INSTALLATION
DE
STROMANSCHLUSS
Die Steuerungen der TCD Serie entsprechen den EMV-Standards (elektromagnetische Verträglichkeit), wenn sie korrekt
installiert werden. Nur eine korrekte Installation gewährleistet, dass die Leistung der Steuerungen und der Instrumente in
der Nähe der Steuerungen nicht beeinträchtigt wird.
Aus diesem Grund müssen die Kabel des Gerätes mindestens folgende Abstände aufweisen:
• 1 m von den Kabeln, die das Funksignal übertragen (ausgenommen SSB- Funksendegerät).
• 2 m von den Kabeln, die das Funksignal von SSB- Funksendegeräten übertragen.
Zur Ausführung der elektrischen Anlage für die Steuerung nachfolgende Hinweise beachten:
• Den Steckverbinder der Steuerung an den Steckverbinder des Steuerungsantriebes anschließen.
• Einen Schalter einsetzen, um das Gerät ein- und auszuschalten (nicht mitgeliefert).
• Den Schalter so positionieren, dass er einfach erreichbar ist, wenn das Gerät ausgeschaltet werden muss, um
gefährliche Situationen zu vermeiden.
• Eine flinke Sicherung 4A in die Stromversorgungslinie der Steuerung einsetzen (nicht mitgeliefert).
• Den Querschnitt der Stromkabel der Steuerung entsprechend ihrer Länge korrekt bemessen.
• Nicht die Spannung aus dem Motorbatterieaggregat oder die Antriebe für die Stromversorgung der Steuerung
verwenden.
• Die Steuerung erst dann mit Strom versorgen, wenn alle elektrischen Anschlüsse fertig und richtig gestellt wurden.

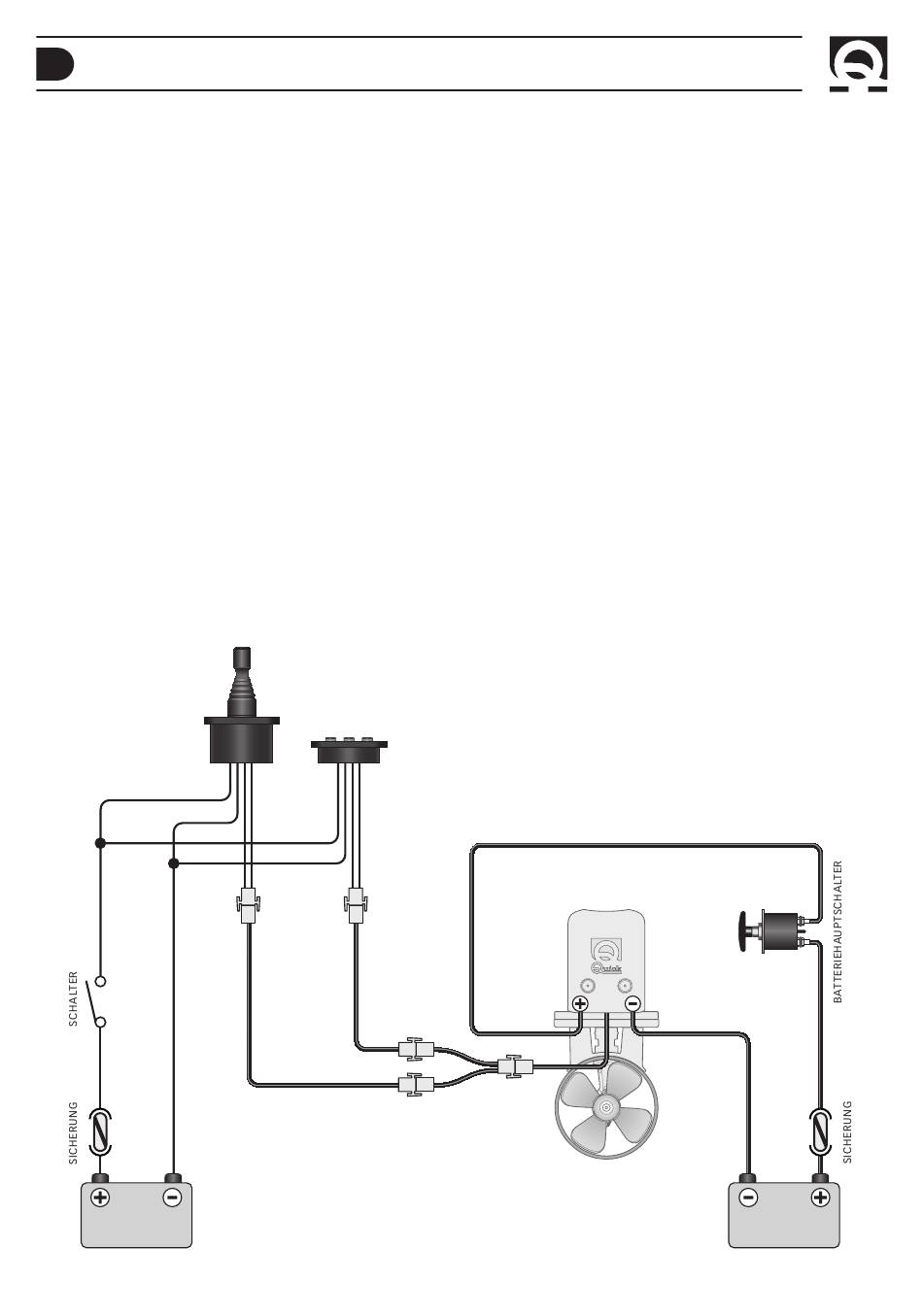

Strahlruder-Basissystem
TCD 2042
ROT
SCHWARZ
(1)
DER
BETRIEBEBATTERIE
36
TCD 2022
ROT
SCHWARZ
(2) (2)
(1) ACHTUNG:
NEGATIV DER ALLGEMEINEN BATTERIEAGGREGATE
(2) VERLÄNGERUNGEN (OPTIONAL)
(3) SPLITTER (OPTIONAL)
MOTOR
(3)
STRAHLRUDER
TCD2022 -TCD2042 THRUSTER CONTROLS REV001A
(1)
BATTERIE
12/24 V
