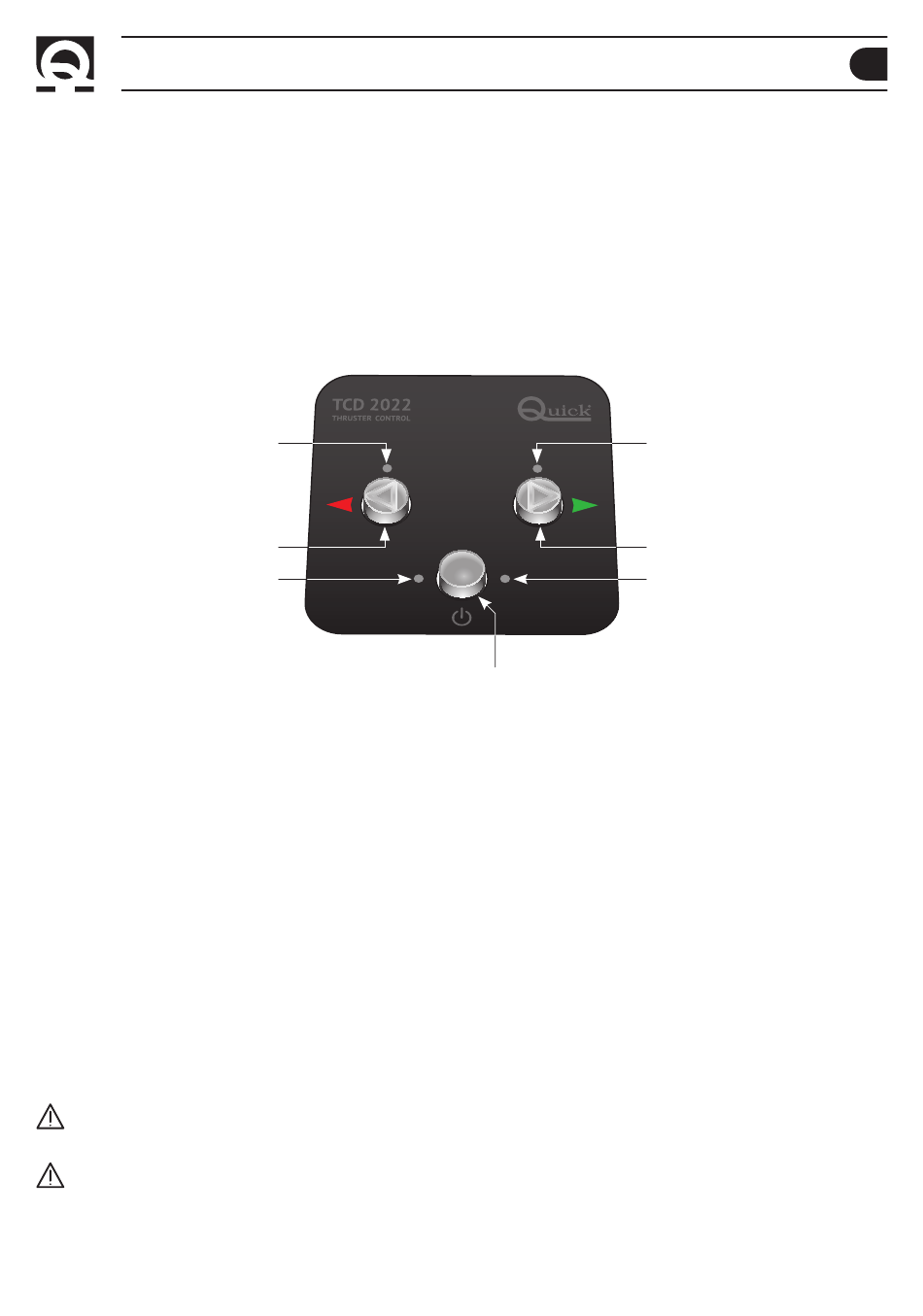

PANEL DE CONTROL TCD 2022
La interfaz del usuario está compuesta por:
• 1 pulsador de habilitación
• 2 pulsadores de dirección
• 2 Leds de habilitación
• 2 Leds de dirección
LED DE DIRECCIÓN IZQUIERDA
PULSADOR DE DIRECCIÓN IZQUIERDA
LED DE HABILITACIÓN
Pulsador de habilitación
El pulsador habilita o deshabilita el mando.
Pulsantes de dirección
El pulsador de dirección derecha mueve hacia la derecha la proa o la popa de la embarcación según el propulsor
controlado.
El pulsador de dirección izquierda mueve hacia la izquierda la proa o la popa de la embarcación según el propulsor
controlado.
Led de habilitación
Los Led de habilitación señalan el estado de habilitación / deshabilitación del mando.
Led de dirección
Los Led de dirección señalan el movimiento hacia la derecha o la izquierda de la embarcación.
Todos los Led, además, se utilizan para señalar eventuales errores o problemas.
ATENCIÓN: practicar el accionamiento del propulsor en aguas abiertas, para no dañar la embarcación con
maniobras imprudentes.
ATENCIÓN: antes de poner en marcha la hélice, asegúrese de que no haya cerca personas nadando ni objetos
flotantes.
