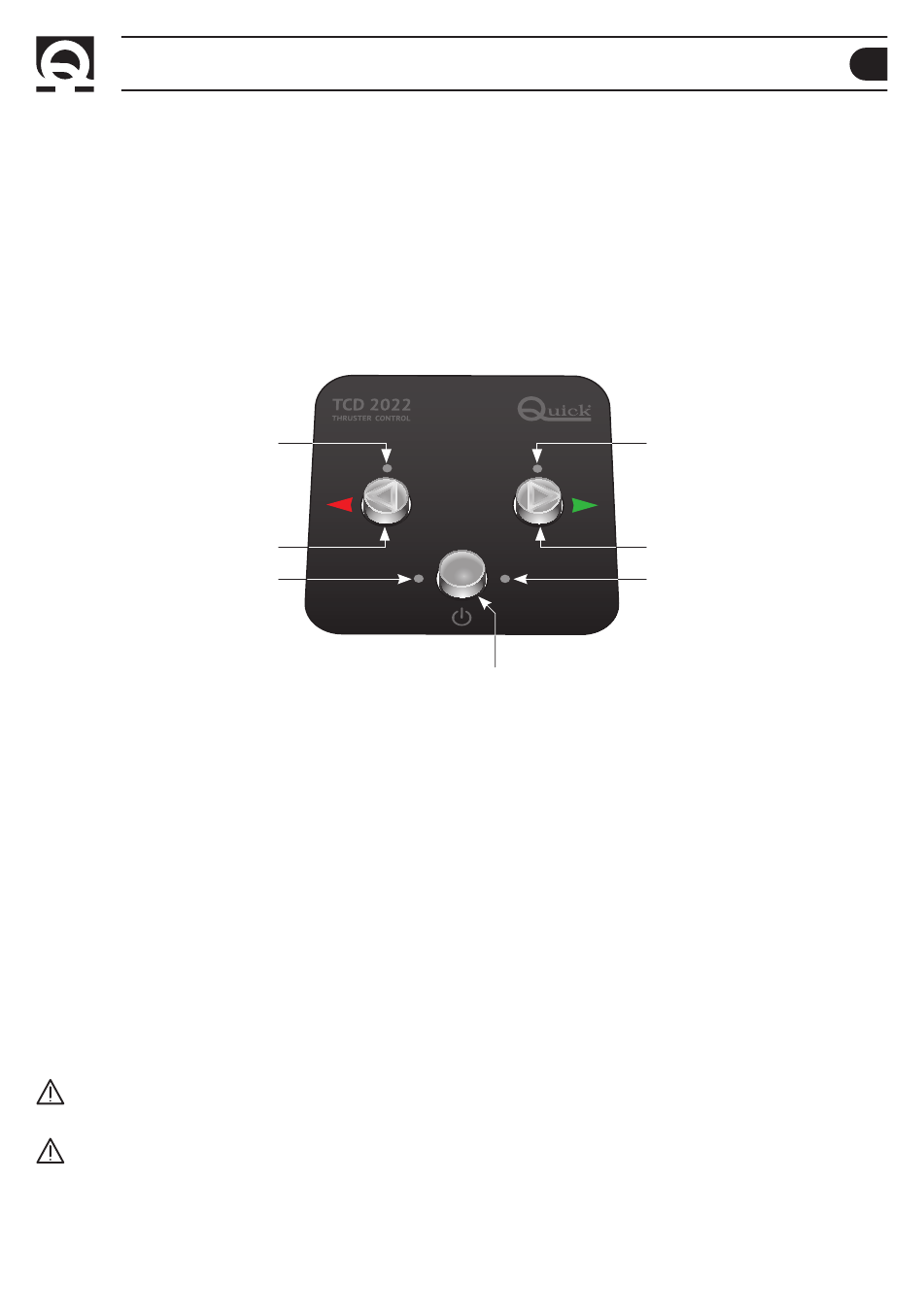

TABLEAU DE CONTRÔLE TCD 2022
L'interface utilisateur est composée de:
• 1 bouton d'activation
• 2 boutons de direction
• 2 Led d'activation
• 2 Led de direction
LED DE DIRECTION GAUCHE
BOUTON DE DIRECTION GAUCHE
LED D'ACTIVATION
Bouton d'activation
Le bouton active ou désactive la commande.
Boutons de direction
Le bouton de direction droit déplace l'étrave ou la poupe du bateau vers la droite selon le propulseur commandé.
Le bouton de direction gauche déplace l'étrave ou la poupe du bateau vers la gauche selon le propulseur commandé.
Led d'activation
Les Led d'activation signalent l'état d'activation / désactivation de la commande.
Led de direction
Les Led de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les Led sont utilisés pour signaler les erreurs ou problèmes éventuels.
ATTENTION: s'exercer à actionner le propulseur en eaux libres, afin d'éviter d'endommager le bateau en
effectuant des manœuvres hasardeuses.
ATTENTION: s'assurer, avant de faire démarrer l'hélice, qu'il n'y a pas de baigneurs ni d'objets qui flottent au
voisinage.
