FONCTIONNEMENT
FR

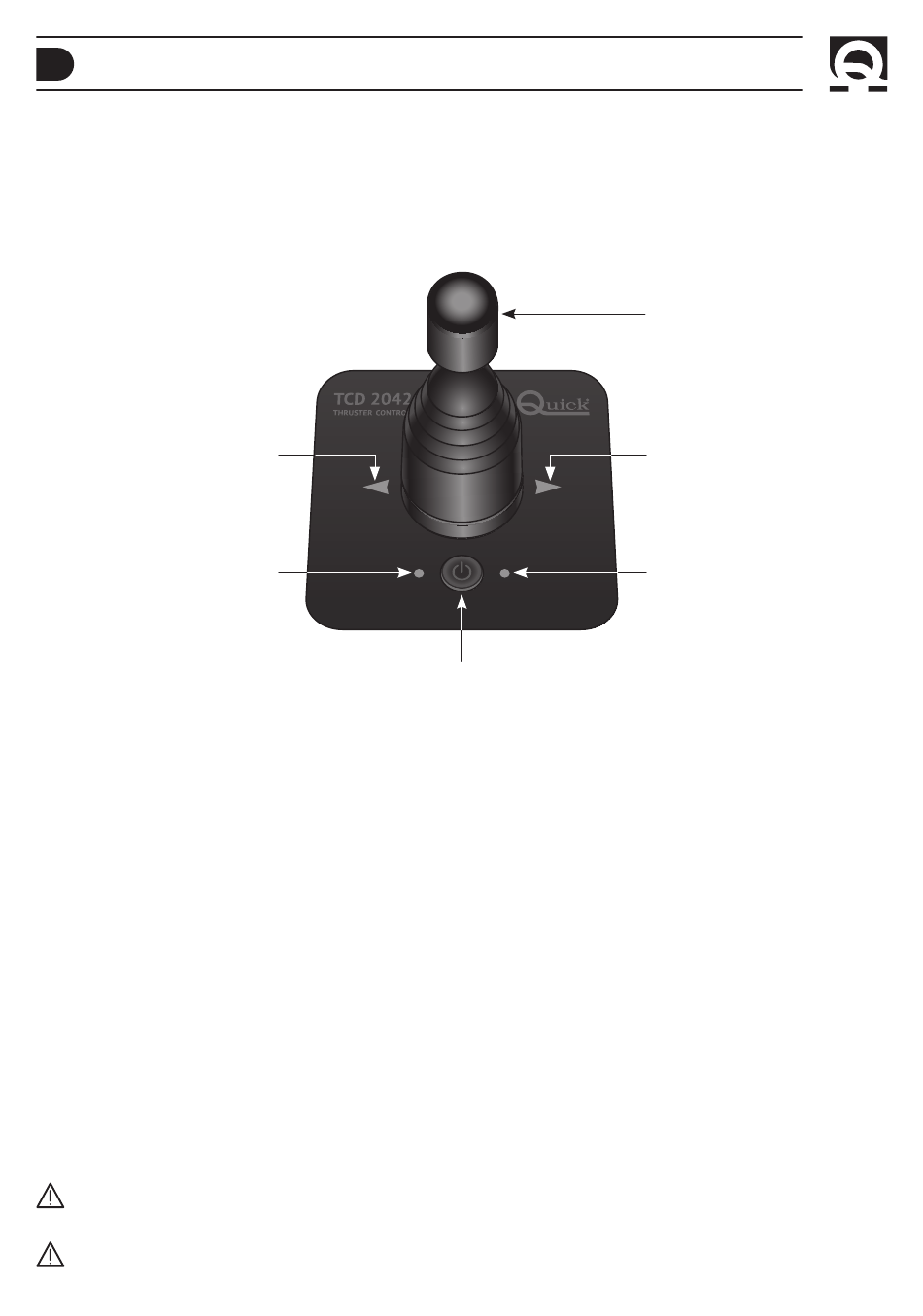

TABLEAU DE CONTRÔLE TCD 2042
L'interface utilisateur est composée de:
• 1 bouton d'activation
• 1 joystick
• 2 Led d'activation
• 2 Led de direction
LED DE DIRECTION GAUCHE
LED D'ACTIVATION
Bouton d'activation
Le bouton active ou désactive la commande.
Joystick
Le mouvement à droite du levier du joystick, en butée, déplace l'étrave ou la poupe du bateau à droite selon le propulseur
commandé.
Le mouvement à gauche du levier du joystick, en butée, déplace l'étrave ou la poupe du bateau à gauche selon le
propulseur commandé.
Led d'activation
Les Led d'activation signalent l'état d'activation / désactivation de la commande.
Led de direction
Les Led de direction signalent le mouvement du bateau vers la droite ou la gauche.
Tous les Led sont utilisés pour signaler les erreurs ou problèmes éventuels.
Utiliser l'interrupteur placé sur la ligne d'alimentation pour allumer et éteindre la commande. Dès que l'alimentation est
branchée, la commande effectue le test des Led. Le test des Led se fait en allumant simultanément tous les Led pendant
2 secondes. Si aucune erreur ou aucun problème n'est relevé, la commande se place en état de désactivation (voir
désactivation de la commande).
ATTENTION: s'exercer à actionner le propulseur en eaux libres, afin d'éviter d'endommager le bateau en
effectuant des manœuvres hasardeuses.
ATTENTION: s'assurer, avant de faire démarrer l'hélice, qu'il n'y a pas de baigneurs ni d'objets qui flottent au
voisinage.
28
BOUTON D'ACTIVATION
JOYSTICK
LED DE DIRECTION DROITE
LED D'ACTIVATION
