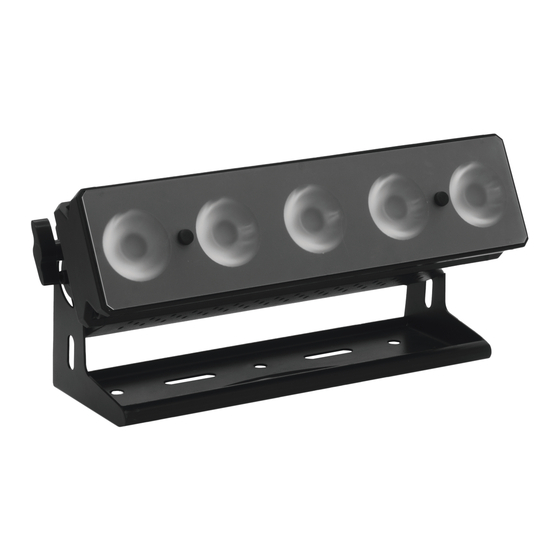

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL STAGE PIXEL BAR 5 Color Changer © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht .............................. 8 INSTALLATION ..............................9 Montage ................................. 9 Überkopfmontage ............................9 Festinstallation ............................. 10 DMX512-Ansteuerung ..........................11 Master/Slave-Betrieb ........................... 12 Betrieb per Art-Net ............................ - Page 3 Table of contents INTRODUCTION ............................. 23 Delivery includes ............................23 SAFETY INSTRUCTIONS ..........................23 OPERATING DETERMINATIONS ........................25 DESCRIPTION OF THE DEVICE ........................26 Features ............................... 26 Overview ..............................26 INSTALLATION ............................... 27 Rigging ................................. 27 Overhead rigging ............................27 Fixed Installation ............................
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine FUTURELIGHT STAGE PIXEL BAR 5 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 5 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch.
-
Page 6: Bestimmungsgemäße Verwendung
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben. -
Page 7: Gerätebeschreibung
Das Gerät ist immer mit einem geeigneten Sicherungsseil zu sichern. Die maximale Umgebungstemperatur T = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Page 8: Geräteübersicht
Geräteübersicht (1) Montagebügel (2) LED/Linse (3) Gewindeloch für abnehmbaren Frostfilter (4) Gehäuse (5) Feststellschraube (6) Netzwerk/Ethernet-Schnittstelle (7) Netzwerk/Ethernet-Schnittstelle (8) Spannungsversorgungseingang (9) Sicherungshalter (10) Mikrofon (11) Mode-Taste (12) Enter-Taste (13) Up-Taste (14) Down-Taste (15) Display (16) Spannungsversorgungsausgang (17) Fangseilöse (18) 5-poliger DMX-Eingang (19) 3-poliger DMX-Eingang (20) 5-poliger DMX-Ausgang (21) 3-poliger DMX-Ausgang... -
Page 9: Installation
INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. Festinstallation oder Montage auf einem Traversensystem sind möglich. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 10: Festinstallation
Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. -
Page 11: Dmx512-Ansteuerung
Vorgehensweise: Schritt 1: Am Montagebügel des Gerätes befinden sich die Löcher zur Installation. Schritt 2: Halten Sie das Gerät mit dem Bügel an die Stelle, wo es installiert werden soll. Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 4: Bohren Sie die Löcher. -
Page 12: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der Stage Pixel BAR 5 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR- Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. -
Page 13: Anschluss Ans Netz
Art-Net-Unterstützung betrieben werden. Standalone-Modus Die FUTURELIGHT Stage Pixel BAR 5 lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu die FUTURELIGHT Stage Pixel BAR 5 vom Controller. Bitte beachten Sie die Hinweise im Kapitel Control Board. 13/40 00094548.DOC, Version 1.0... -
Page 14: Control Board
Drücken Sie die MODE-Taste um diesen Modus zu verlassen. Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit der FUTURELIGHT Stage Pixel BAR 5 lassen sich 15 statische Farben, Blackout und 13 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE-Taste um den internen Programm-Modus zu wählen. - Page 15 9. Flow 4 Farben "chase" Staffel in 2 Richtungen 10. Flow 5 Farben "chase" von 2 Seiten zur Mitte 11. Flow 6 Farben "chase" von der Mitte zu 2 Seiten 12. Flow 7 Farben "chase" 13. Flow 8 Zwei Farben "chase" in 1 Richtung 14.
- Page 16 Slave-Modus: Um den SLAVE-Modus einzustellen, drücken Sie die MODE-Taste und wählen Sie SLAVE MODE. Die so eingestellten Geräte lassen sich einem MASTER-Gerät steuern Kapitel Master/Slave Modus). Bitte drücken Sie die ENTER-Taste zur Bestätigung und die MODE-Taste, um den Modus zu verlassen. Einstellung der Dimmergeschwindigkeit (Sprungantwort): Um die Dimmergeschwindigkeit einzustellen, drücken Sie die MODE-Taste und wählen Sie DIMMER.
- Page 17 Manuelle Einstellungen, wie das Setzen der DMX-Startadresse, werden damit überflüssig. Besonders vorteilhaft ist diese Art der Steuerung, wenn das Gerät z. B. an schwierig erreichbaren Stellen montiert ist. RDM integriert sich in das DMX-Protokoll, ohne die Verbindung zu beeinträchtigen. Die Übertragung erfolgt auf den Standard-XLR-Polen 1 und 2 –...
-
Page 18: Dmx-Modus
Wenn Sie, z. B. im 24-Kanal-Modus, die Startadresse auf 25 definieren, belegt der Projektor die Steuerkanäle 25 bis 48. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die Stage Pixel BAR 5 über Ihren Controller ansteuern. Adressierung des Geräts Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display DMX MODE anzeigt... -
Page 19: Dmx-Protokoll
DMX-Protokoll 4-Kanal-Modus: Alle 5 LEDs als 1 Segment CH 1 Rot (0 - 100 %) CH 2 Grün (0 - 100 %) CH 3 Blau (0 - 100 %) Weiß (0 - 100 %) CH 4 6-Kanal-Modus: Alle 5 LEDs als 1 Segment (Kompatibel mit EUROLITE DMX LED Operator 2, Artikel-Nr. - Page 20 20-Kanal-Modus: Jede LED als 4 Segmente, 20 Segmente insgesamt CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8 CH 9 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 CH 17 CH 18 CH 19...
-
Page 21: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 22: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 100 W Protokoll: Art-Net 3 Signalanschluss: 2 x RJ45 (EtherCon) DMX-Steuerkanäle: 4/6/8/20/24 DMX512-Anschluss: 5-pol. und 3-pol. XLR Blitzrate: 18 Hz Musiksteuerung: über eingebautes Mikrofon Anzahl der LEDs: LED-Typ: 15 W, 4in1 (RGBW) Abstrahlwinkel: 4°... -
Page 23: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT STAGE PIXEL BAR 5. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 24 Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.
-
Page 25: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50-60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 26: Description Of The Device
DESCRIPTION OF THE DEVICE Features Highpower LED color changing bar with 15 W LEDs and collimator lenses • Equipped with five 4in1 LEDs in the colors red, green, blue and white • Particularly bright illuminating power of the LEDs • Collimator lenses for homogeneous beams with 4° beam angle •... -
Page 27: Installation
(5) Fixation screw (6) Network/Ethernet connector (7) Network/Ethernet connector (8) Power input (9) Fuse holder (10) Microphone (11) Mode button (12) Enter button (13) Up button (14) Down button (15) Display (16) Power output (17) Safety eyelet (18) 5-pin DMX input (19) 3-pin DMX input (20) 5-pin DMX output (21) 3-pin DMX output... - Page 28 The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year.
-
Page 29: Fixed Installation
Fixed Installation Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. Make sure that the device is installed absolutely planar by using a water-level. The device must be installed out of the reach of people. -
Page 30: Master/Slave-Operation
The master/slave-operation enables, that several devices can be synchronized and controlled by one master-device. On the rear panel of the Stage Pixel BAR 5 you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. -
Page 31: Connection With The Mains
Connect the first device in the chain to the computer’s network card (optionally through a network switch) with a network cable. If needed, cables up to 100 meters long may be used (point-to-point connection provided). Different lengths are available as accessory. Please refer to the instructions under Control Board. -
Page 32: Operation
OPERATION After you connected the spot to the mains, the FUTURELIGHT Stage Pixel BAR 5 starts running. The LCD display lights up and you can choose the desired mode via the buttons MODE, UP, DOWN and ENTER. The device has three operating modes. It can be operated in stand-alone mode, in DMX-controlled mode via lighting controller or via appropriate lighting control software supporting Art-Net. - Page 33 Please press the ENTER button twice to reach the sub-programs. The desired color combinations can be selected via the UP or DOWN buttons. Blackout - R-G-B-W-RG-GB-BW-WR-GW-RB-RGB- 1. Static colors GBW-RGW-RBW-RGBW; Flash 00 - 99 2. Dream Color dreaming 3. Meteor Color flow 4.
- Page 34 Invert function In this mode, you can change the chaser direction, from left to right or from right to left. Press the MODE button to select the PIXEL FLIP function. Press the ENTER button. Press the UP or DOWN button to select ON or OFF. This will change the flow direction.
- Page 35 With this function you can call up various parameter via RDM. This device is RDM ready. RDM stands for "Remote Device Management" and makes remote control of devices connected to the DMX-bus possible. ANSI E1.20-2006 by ESTA specifies the RDM standard as an extension of the DMX512 protocol.
-
Page 36: Dmx Mode
If you set, for example in the 24 channel mode, the address to channel 25, the device will use the channel 25 to 48 for control. Controlling: After having addressed the Stage Pixel BAR 5, you may now start operating it via your lighting controller. Addressing Press the MODE button until the display shows DMX MODE. -
Page 37: Dmx Protocol
DMX Protocol 4-Channel Mode: All 5 LEDs as 1 segment CH 1 Red (0 - 100 %) CH 2 Green (0 - 100 %) CH 3 Blue (0 - 100 %) CH 4 White (0 - 100 %) 6-Channel Mode: All 5 LEDs as 1 segment (Compatible with EUROLITE DMX LED Operator 2, item no. - Page 38 20-Channel Mode: Every LED as 4 segments, 20 segments in total CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8 CH 9 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 CH 17 CH 18...
-
Page 39: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 40: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 100 W Protocol: Art-Net 3 Signal port: 2 x RJ45 (EtherCon) DMX control channels: 4/6/8/20/24 DMX512 connection: 5-pin and 3-pin XLR Flash-rate: 18 Hz Sound-control: via built-in microphone Number of LEDs: LED type: 15 W, 4in1 (RGBW)
