turck DM80-N Quick Start Manual

DM80-N
DE
Kurzbetriebsanleitung
DM80-N
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com
Unterlagen:
■
Datenblatt
■
Hinweise zum Einsatz in Zone 2
■
Handbuch excom – I/O-System für nicht eigensichere Stromkreise
■
Konformitätserklärungen (aktuelle Version)
■
Zulassungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Das Gerät ist ein Betriebsmittel in der Zündschutzart „Erhöhte Sicherheit" (IEC/EN 60079-7) und
darf nur innerhalb des I/O-Systems excom mit den zugelassenen Modulträgern MT...
(TÜV 21 ATEX 8643 X bzw. IECEx TUR 21.0012X) in Zone 2 eingesetzt werden.
GEFAHR
Die vorliegende Anleitung enthält keine Informationen zum Einsatz in Zone 2.
Lebensgefahr durch Fehlanwendung!
 Bei Einsatz in Zone 2: Hinweise zum Einsatz in Zone 2 unbedingt einhalten.
Das digitale I/O-Modul DM80-N dient zum Anschluss von NAMUR-Sensoren (EN 60947-5-6) und
Aktuatoren.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden
übernimmt Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, einstellen
und instand halten.
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Nur Geräte miteinander kombinieren, die durch ihre technischen Daten für den gemeinsa-
men Einsatz geeignet sind.
■
Gerät vor der Montage auf Beschädigungen prüfen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Geräteansicht, Abb. 2: Abmessungen.
Funktionen und Betriebsarten
Pro Kanal kann ein Sensor oder Aktuator angeschlossen werden. Alle Kanäle lassen sich paar-
weise als Ein- oder Ausgänge konfigurieren. Möglich sind folgende Konfigurationen:
Anzahl Eingänge Anzahl Ausgänge
8 0
6 2
4 4
2 6
0 8
Montieren
Mehrere Geräte können unmittelbar nebeneinander montiert werden.
Montageort gegen Wärmestrahlung, schnelle Temperaturschwankungen, Staub, Schmutz,

Feuchtigkeit und andere Umwelteinflüsse schützen.
Gerät in die dafür vorgesehene Position auf dem Modulträger stecken und deutlich spürbar

einrasten lassen.
Anschließen
Durch Aufstecken auf den Modulträger ist das Gerät mit der internen Energieversorgung und
der Datenkommunikation des Modulträgers verbunden. Zum Anschluss der Feldgeräte können
Klemmenblöcke in Schraubanschluss- oder Federzugtechnik verwendet werden.
Feldgeräte gemäß „Wiring diagram" anschließen.

Bei Verwendung mechanischer Kontakte: Widerstandsbeschaltung über das Modul WM1

vornehmen, wenn Drahtbruch- oder Kurzschlussüberwachung aktiviert sind.
In Betrieb nehmen
Durch Aufschalten der Versorgungsspannung am Modulträger ist das aufgesteckte Gerät sofort
eingeschaltet. Bei der Inbetriebnahme muss das Verhalten der Ein- und Ausgänge einmalig
über den Feldbus-Master parametriert werden und der Modulsteckplatz konfiguriert werden.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
FR
Guide d'utilisation rapide
DM80-N
Documents supplémentaires
folgende Sur le site www.turck.com, vous trouverez les documents suivants qui complètent ce guide :
■
Fiche technique
■
Remarques sur l'utilisation en zone 2
■
Manuel du système E/S excom pour circuits électriques à sécurité non intrinsèque
■
Déclarations de conformité (version actuelle)
■
Homologations
Pour votre sécurité
Utilisation conforme
L'appareil est un équipement appartenant à la catégorie de protection « sécurité renforcée »
(CEI/EN 60079-7) et ne peut être utilisé qu'au sein du système E/S excom avec les supports de
modules autorisés MT... (TÜV 21 ATEX 8643 X ou IECEx TUR 21.0012X) en zone 2.
DANGER
Ces instructions ne contiennent pas d'informations relatives à l'utilisation en zone 2.
Danger de mort en cas d'utilisation non conforme !
 En cas d'utilisation en zone 2 : respectez impérativement les informations sur l'utilisation
en zone 2.
Le module d'E/S numérique DM80-N est utilisé pour connecter des capteurs NAMUR
(EN 60947-5-6) et des actionneurs.
Toute autre utilisation est considérée comme non conforme. Turck décline toute responsabilité
en cas de dommages causés par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel qualifié est habilité à monter, installer, utiliser, configurer et entretenir
l'appareil.
■
L'appareil répond aux exigences CEM pour les zones industrielles. En cas d'utilisation dans
des zones résidentielles, des mesures doivent être prises pour éviter les interférences radio.
■
Combinez uniquement des appareils adaptés à une utilisation conjointe en fonction de leurs
données techniques.
■
Vérifiez que l'appareil n'est pas endommagé avant le montage.
Description du produit
Aperçu de l'appareil
Voir fig. 1 : vue de l'appareil, fig. 2 : dimensions.
Fonctions et modes de fonctionnement
Il est possible de raccorder un détecteur ou un actuateur par canal. Tous les canaux peuvent
être configurés par paire comme entrées ou sorties. Les configurations possibles sont les
suivantes :
Nombre d'entrées Nombre de sorties
8 0
6 2
4 4
2 6
0 8
Installation
Vous pouvez monter plusieurs appareils côte à côte.
Protégez la zone de montage contre les rayonnements thermiques, les variations rapides de

température, la poussière, la saleté, l'humidité et d'autres facteurs ambiants.
Branchez l'appareil dans la position prévue à cet effet sur le support de module et emboîtez-

le jusqu'à enclenchement.
Raccordement
Lorsqu'il est fixé sur le support de module, l'appareil est raccordé à l'alimentation interne et à
la communication de données du support de module. Pour le raccordement des appareils de
terrain, des borniers reposant sur une méthode à vis ou à ressort peuvent être employés.
Raccordez les appareils de terrain conformément au « Wiring diagram ».

Si des contacts mécaniques sont utilisés : un circuit à résistance doit être posé sur le

module WM1, lorsque la surveillance de rupture de câble ou de court-circuit est activée.
Mise en service
Lors de l'activation de la tension d'alimentation sur le support de module, l'appareil branché est
immédiatement mis sous tension. Lors de la mise en service, les comportements des entrées et
des sorties doivent être configurés une seule fois via le maître bus de terrain et l'emplacement
du module doit être paramétré.
EN
Quick Start Guide
DM80-N
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
Notes on use in zone 2
■
excom manual — I/O system for non-intrinsically safe circuits
■
Declarations of conformity (current version)
■
Approvals
For your safety
Intended use
The device is a piece of equipment from explosion protection category "increased safety" (IEC/
EN 60079-7) and may only be used as part of the excom I/O system with the approved module
carriers MT... (TÜV 21 ATEX 8643 X or IECEx TUR 21.0012X) in zone 2.
DANGER
These instructions do not provide any information on use in zone 2.
Danger to life due to misuse!
 When used in zone 2: Observe the information on use in zone 2 without fail.
The DM80-N digital I/O module is used for connecting NAMUR sensors (EN 60947-5-6) and
actuators.
Any other use is not in accordance with the intended use. Turck accepts no liability for any
resulting damage.
General safety instructions
■
The device may only be mounted, installed, operated, configured and maintained by profes-
sionally trained personnel.
■
The device meets the EMC requirements for industrial areas. When used in residential areas,
take measures to prevent radio interference.
■
Only combine devices that are suitable for joint use based on their technical data.
■
Check the device for damage before mounting.
Product description
Device overview
See fig. 1: Device view, fig. 2: Dimensions.
Functions and operating modes
One sensor or actuator per channel can be connected. All channels can be configured as paired
inputs or outputs. The following configurations are possible:
Number of inputs Number of outputs
8 0
6 2
4 4
2 6
0 8
Installing
Multiple devices can be mounted directly next to each other.
 Protect the mounting location from radiated heat, sudden temperature fluctuations, dust,
dirt, humidity and other ambient influences.
Insert the device into the designated position on the module rack so that it noticeably snaps

into place.
Connecting
When plugged into the module rack, the device is connected to the module rack's internal
power supply and data communication. Screw connection terminal blocks or terminal blocks
with spring technology can be used to connect the field devices.
Connect the field devices as shown in "Wiring diagram."

 When using mechanical contacts: Connect with resistor circuitry via module WM1 if wire-
break or short-circuit monitoring is active
Commissioning
Switching on the power supply on the module rack immediately switches on the fitted device.
As part of the commissioning process, the input and output behaviors must be parameterized
once via the fieldbus master and the module slot must be configured.

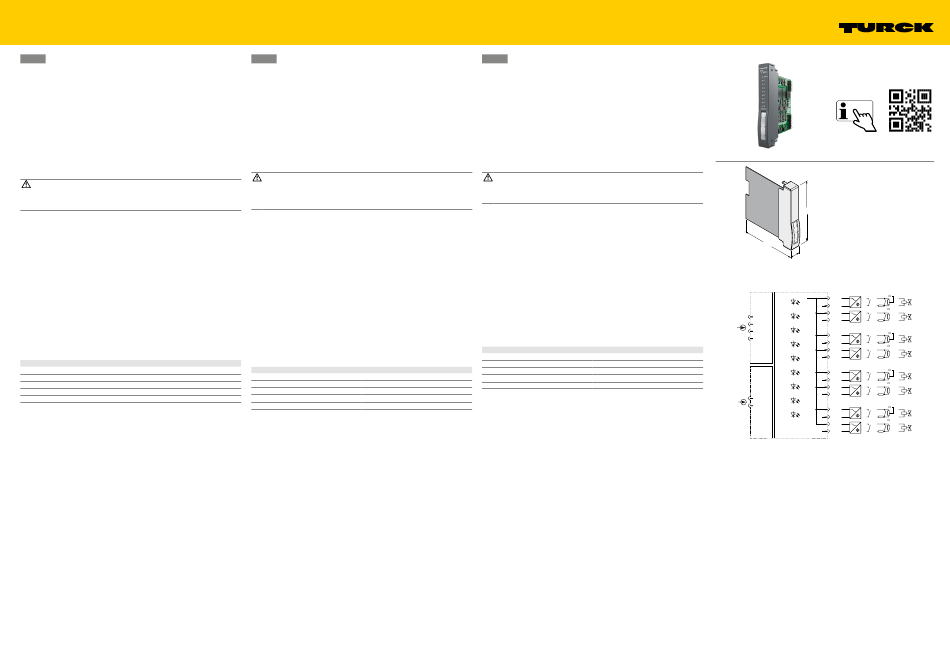

①
DM80-N
Digital Input Module
Quick Start Guide
Doc. no. D301269 2306
Additional
information see
turck.com
②
118
106
18
Wiring diagram
I II III
BN
+8 V 10...33 k
11 +
Status
BU
12 –
GN/RD
BN 1...3.3 k
13 +
1
BU
14 –
YE/RD
internal
2
bus
BN
10...33 k
21 +
YE/RD
BU
22 –
3
BN 1...3.3 k
23 +
YE/RD
BU
24 –
4
YE/RD
BN
10...33 k
5 31 +
BU
YE/RD
32 –
BN 1...3.3 k
6 33 +
BU
YE/RD
34 –
internal
7
power
supply BN
YE/RD 10...33 k
41 +
BU
8
42 –
BN 1...3.3 k
YE/RD
43 +
BU
44 –
© Hans Turck GmbH & Co. KG | D301269 2023-06 V02.00
IV
