I - DESCRIPTION
L'AM 1032 est un amplificateur-mélangeur
mixte 30W de dimensions réduites, destiné à
être fixé sur une paroi.
Il possède deux entrées MIC symétriques
avec alimentation fantôme et deux entrées
AUX asymétriques. Ces entrées sont gérées
soit en mode mélange soit en mode priorité.
La sortie haut-parleur est disponible en 4
ou en ligne 100V. Son alimentation est mixte,
secteur/batterie 24V.
II - CARACTÉRISTIQUES TECHNIQUES
• Puissance de sortie ......................30W RMS
• Distorsion ....................< 1% à 30 W - 1 kHz
• Bande passante ................60 Hz - 20000Hz
à 3 dB (AUX)
• Correcteur de tonalité :
+ 6 dB - 5 dB à 10 kHz
+ 4 dB - 10 dB à 100 Hz
• Rapport signal/bruit ..........................≥ 75 dB
(entrée AUX)
• Entrées :
Micro 1 sym ..........................- 60 dB (+0 -5)
Micro 2 sym ..........................- 60 dB (+0 -5)
Aux 1 asym ..........................- 10 dB (+0 -3)
Aux 2 asym ..........................- 10 dB (+0 -3)
• Sorties
Ligne 100V ..........................................330
Basse impédance ..................................4
• Alimentation
Secteur ................230V 50-60 Hz avec terre
Batterie ..................................................24V
• Consommation
Secteur ..............................................39 VA
Batterie ..................................................2 A
• Dimensions ....................250 x 220 x 70 mm
(LxPxH) (Fig. I)
• Poids .............................................. 3,280 kg
• Particularités
Refroidissement par ventilation. Fixation
murale par vis.
I - DESCRIPTION

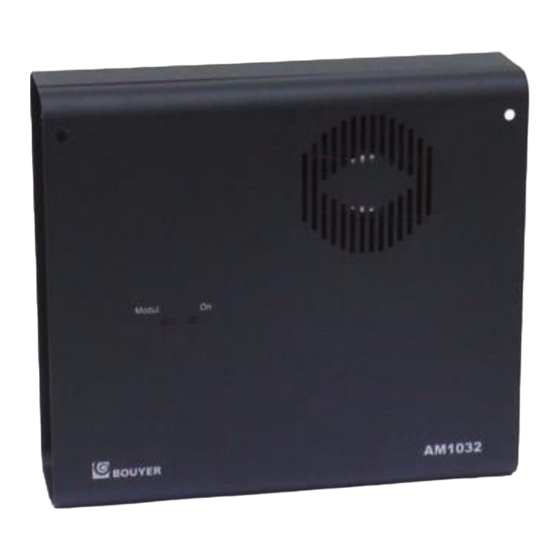

The AM 1032 is a mixer amplifier, dual powe-
red of 30W, with compact dimensions. This
amplifier is designed to be wall mounted.
Two balanced MIC inputs with phantom power
supply are available, as well as, 2 unbalanced
AUX inputs. These inputs may be used in
mixing mode or in priority mode.
The loudspeaker output can be either on 4
or 100V line. Its power supply is dual, main-
battery 24V.
II - TECHNICAL SPECIFICATIONS
• Output power ................................30W RMS
• Distortion ....................< 1% at 30 W - 1 kHz
• Bandwidth ..........................60 Hz - 20000Hz
at 3 dB (AUX)
• Tone controls :
+ 6 dB - 5 dB at 10 kHz
+ 4 dB - 10 dB at 100 Hz
• Signal to noise ratio ..........................≥ 75 dB
(input AUX)
• Inputs :
Mic 1 bal................................- 60 dB (+0 -5)
Mic 2 bal ..............................- 60 dB (+0 -5)
Aux 1 unbal ..........................- 10 dB (+0 -3)
Aux 2 unbal ..........................- 10 dB (+0 -3)
• Outputs
100V line ..............................................330
Low impedance ........................................4
• Power supply
Mains ..................230V 50-60 Hz with earth
Battery....................................................24V
• Consumption
Mains ..................................................39 VA
Battery ....................................................2 A
• Dimensions ......................250 x 220 x 70 mm
(WxDxH) (Fig. I)
• Weight ............................................ 3,280 kg
• Features
Cooled by fan. Wall fixture with screw.

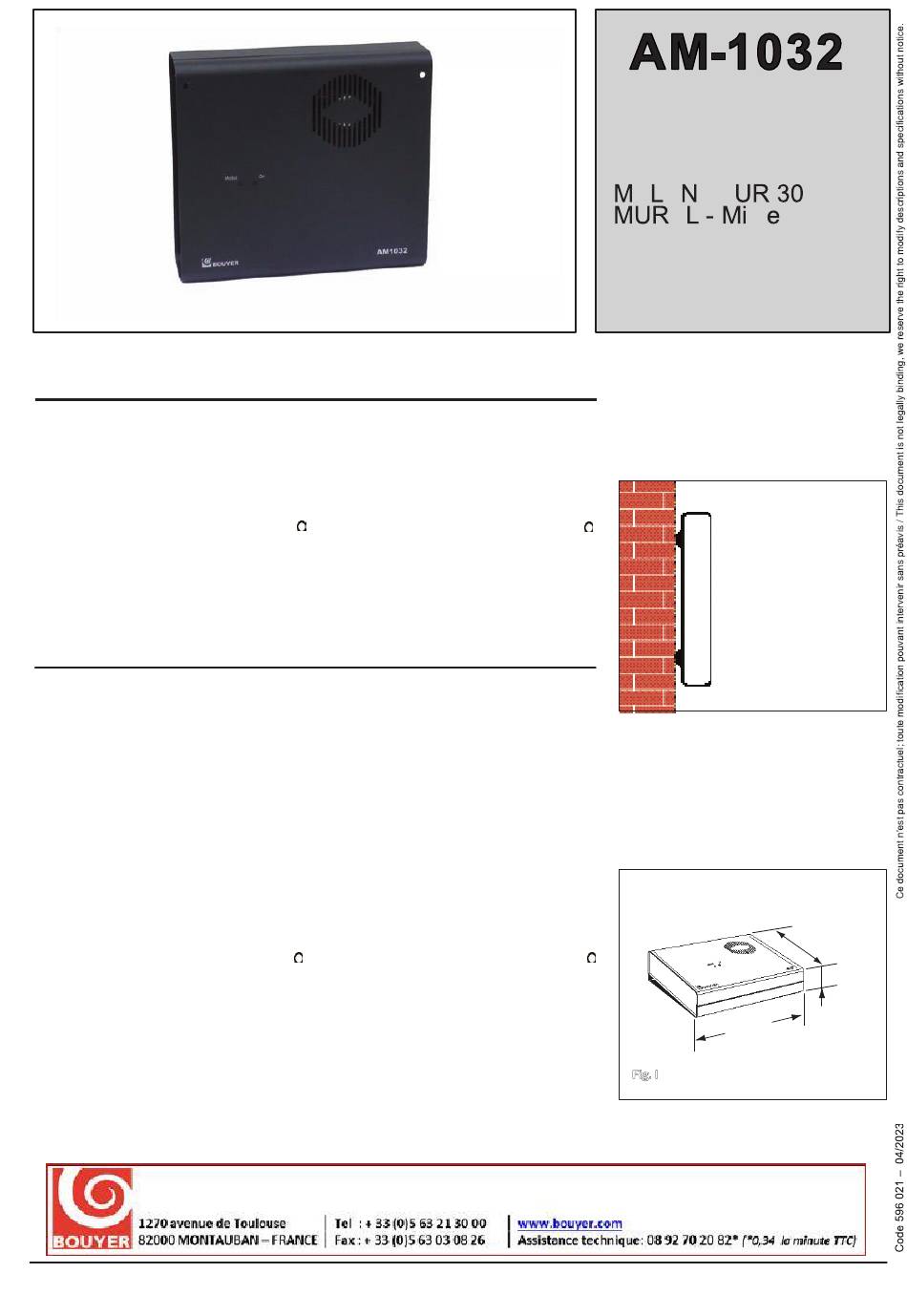

AMPLIFICATEUR
É A GE
A
xt
30 W WALL-MOUN-TED
MIXER AMPLIFIER - Dual
Fixation murale par vis /
Wall fixture with screws
250 mm
W
220 mm
70 mm
1
