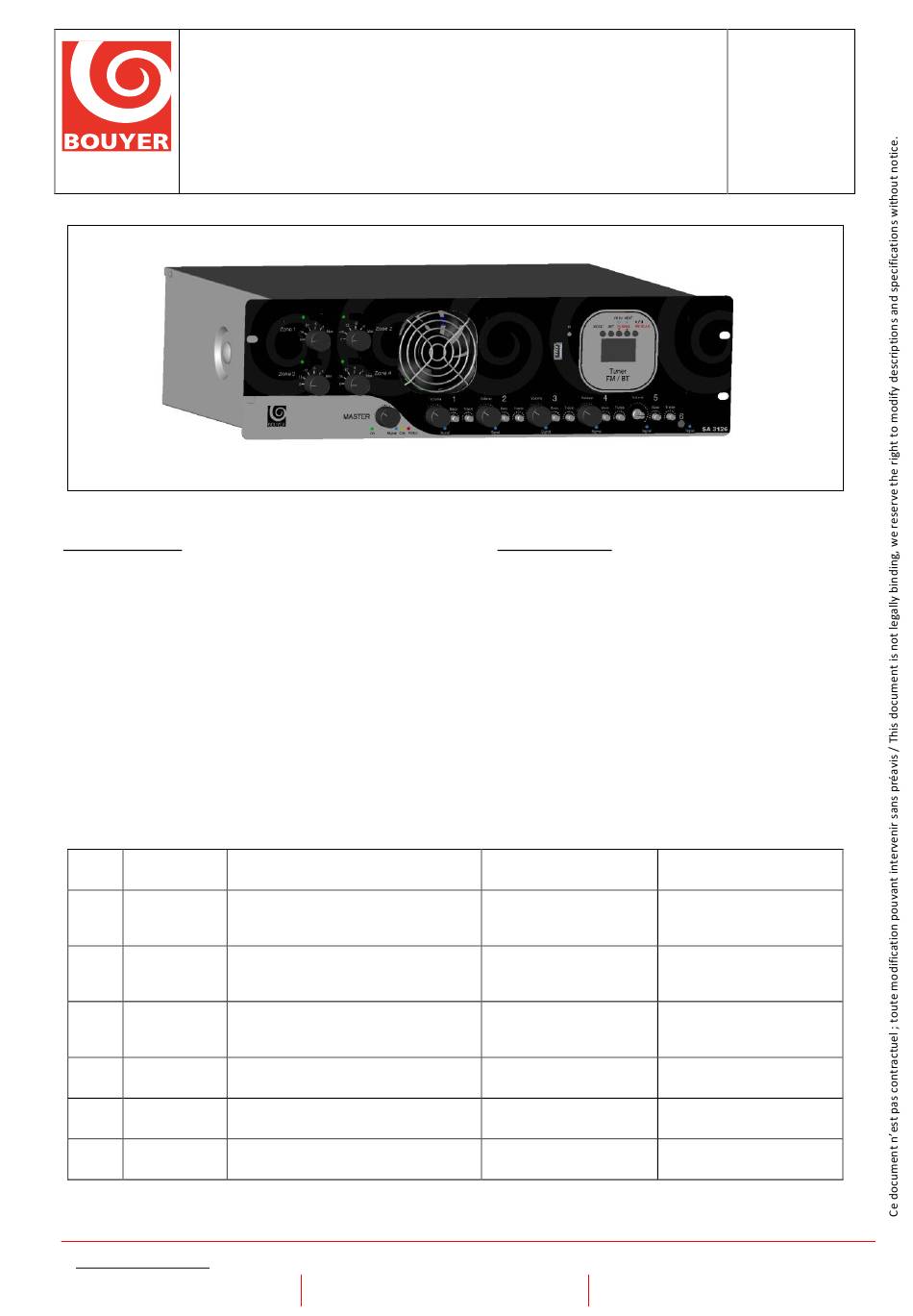

Bouyer SA-3126 Series Manual

I - DESCRIPTION
La gamme SA-3126-xxx propose 2 modèles d'amplificateur
« tout en un » (sources musicales intégrées) de 150W et
250W, référencés respectivement SA-3126-150 et SA-
3126-250.
Chaque modèle dispose d'une alimentation à découpage,
d'une section de pré-amplification à 6 entrées, d'un étage
d'amplification de puissance classe D, un étage de sélection
de zones (4) avec atténuation, un module source Tuner FM,
un lecteur USB, une interface Bluetooth.
Préamplification
Le tableau suivant récapitule les possibilités de la
préamplification 6 entrées.
Entrée/ Niveau/
Input Level
1 Ligne/Line (-10dB)
2 Micro/Mic (-53dB)
Ligne/Line (-10dB)
3 Micro/Mic (-53dB)
Ligne/Line (-10dB)
4 Micro/Mic (-57dB)
Ligne/Line (-10dB)
5 Micro/Mic (-57dB)
Ligne/Line (-10dB)
6 Ligne/Line (-10dB)
* : se reporter au paragraphe Installation et Raccordement (p7)
BOUYER INDUSTRIE
1270, avenue de Toulouse
82000 Montauban – France
SA-3126-xxx
Ampli-mélangeur à sources intégrées /
Power amplifier mixer with source
150W/250W
6 entrées-4 zones / 6 inputs-4 zones
Contrôle/Control
RS485 bus
Télécommande/Remote
Détection modulation/Automatic Signal Detection
Télécommande/Remote
Détection modulation/ Automatic Signal Detection
Alimentation fantôme/Phantom supply
Télécommande/Remote
Détection modulation/ Automatic Signal Detection
Alimentation fantôme/Phantom supply
Détection modulation/ Automatic Signal Detection
Alimentation fantôme/Phantom supply
Détection modulation/ Automatic Signal Detection
Alimentation fantôme/Phantom supply
Détection modulation/Automatic Signal Detection
Tél : +33 (0)5 63 21 30 00
Fax : +33 (0)5 63 03 08 26
I- DESCRIPTION
The SA-3126-xxx range proposes a all-in-one public address
broadcasting amplifier
integrated music source (FM Tuner, USB, Bluetooth), D-class
power amplifier (150W, 250W), 4 zones selection with level
attenuation. References are SA-3126-150 for 150W power
and SA-3126-250 for 250W power.
Preamplification
Following table describes all possibilities for the 6 inputs
preamplifier stage:
Connectique/Connectivity
RJ45
RJ45 + bornier 3pts
RJ45 + 3pts terminal block
RJ45 + bornier 3pts
RJ45 + 3pts terminal block
Combo XLR/Jack + RCA stéréo
XLR/Jack Combo + stereo RCA
Combo XLR/Jack + RCA stéréo
XLR/Jack Combo + stereo RCA
RCA stéréo + jack 3,5mm stéréo
Stereo 3,5mm + stereo RCA
* : refer to Installation and Wiring chapter (p7)
bouyerfrance@bouyer.com
www.bouyer.com
Code : 596507
Date : 08/2019
Version : 4
including 6 inputs preamp,
Exemples d'utilisation/Use
examples
GX3016, GXT4000
GM1051, GM1052 GZ-2802
GM1051, GM1052, GZ-2802
Micros, Sources musicales
Microphones, music source
Micros, Sources musicales
Microphones, music source
Sortie écouteurs de smartphone /
Headphone output of smartphone
1
