Bouyer AS-4000 Series Manual

I - DESCRIPTION
La gamme AS-4000 propose 2 modèles AS-4156 et AS-4256
d'amplificateur/mélangeur à 6 entrées en versions 150W et
250W.
Chaque modèle dispose d'une alimentation à découpage,
d'une section de pré-amplification à 6 entrées, d'un étage
d'amplification de puissance classe D.
Préamplification
Le tableau suivant récapitule les possibilités de la
préamplification 6 entrées.
Entrée/ Niveau/
Input Level
1 Ligne/Line (-10dB)
2 Micro/Mic (-53dB)
Ligne/Line (-10dB)
3 Micro/Mic (-53dB)
Ligne/Line (-10dB)
4 Micro/Mic (-57dB)
Ligne/Line (-10dB)
5 Micro/Mic (-57dB)
Ligne/Line (-10dB)
6 Ligne/Line (-10dB)
* : se reporter au paragraphe Installation et Raccordement (p5)
Amplification de puissance
Les 2 modèles de la gamme sont équipés de modules
d'amplification de puissance à sortie directe 100V. Un
système de ventilation permanent garantit une utilisation
optimale du module et donc une fiabilité accrue.
BOUYER INDUSTRIE
1270, avenue de Toulouse
82000 Montauban – France

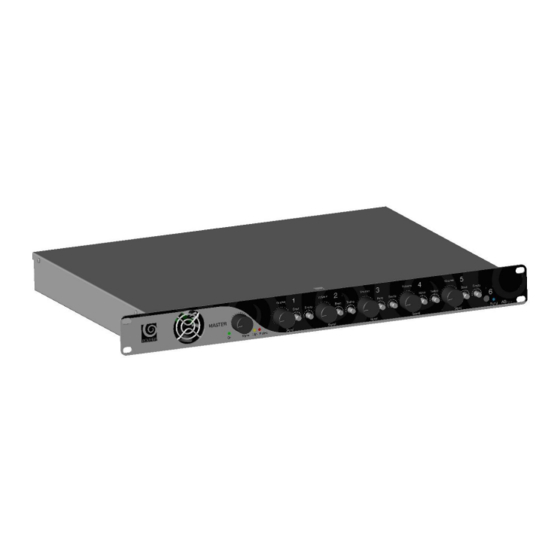

AS-4156/AS-4256
Ampli-mélangeur / Mixer Amplifier
6 entrées / 6 inputs
Contrôle/Control
RS485 bus
Télécommande/Remote
Détection modulation/Automatic Signal Detection
Télécommande/Remote
Détection modulation/ Automatic Signal Detection
Télécommande/Remote
Détection modulation/ Automatic Signal Detection
Détection modulation/ Automatic Signal Detection
Détection modulation/ Automatic Signal Detection
Détection modulation/Automatic Signal Detection
Tél : +33 (0)5 63 21 30 00
Fax : +33 (0)5 63 03 08 26
150W/250W
I - DESCRIPTION
The AS-4000 range proposes 2 models of 6 inputs mixer-
amplifier in 150W and 250W versions.
Each model is built with a switching power supply, a 6-
inputs mixer stage, a class-D power amplifier.
Preamplification
Following table describes all possibilities for the 6 inputs
preamplifier stage :
Connectique/Connectivity
RJ45
RJ45 + bornier 3pts
RJ45 + 3pts terminal block
RJ45 + bornier 3pts
RJ45 + 3pts terminal block
Combo XLR/Jack + RCA stéréo
XLR/Jack Combo + stereo RCA
Combo XLR/Jack + RCA stéréo
XLR/Jack Combo + stereo RCA
RCA stéréo + jack 3,5mm stéréo
Stereo 3,5mm + stereo RCA
* : refer to Installation and Wiring chapter
Power amplifier
The model of the range are built on direct 100V amplifier. A
forced-air cooling system insures good internal thermal
conditions so reliability is improved.
Code : 596508
Date : 08/2018
Version : 4
Exemples d'utilisation/Use examples
GX3016*, GXT4000*
GM1051, GM1052
GM1051, GM1052
Micros, Sources musicales
Microphones, music source
Micros, Sources musicales
Microphones, music source
Lecteur CD/CD player
