DÉBALLAGE
CONTRÔLES DES CONTENUS
Au moment de la réception de la caisse, vérifier que l'emballage soit intègre et visuellement intact.
L'emballage doit contenir le manuel d'instructions et l'équipement.
En cas de dommages ou d'anomalies, contacter le concessionnaire de zone.
Pour toute communication, indiquer toujours le numéro de série de la machine.
La communication doit être effectuée dans les 8 jours suivant la réception de la machine.
A
Mod. BLACK EAGLE MAVERICK
S.N.
B
380 - 415 V3N
50 / 60 Hz
C
Operating Pressure 0.165 MPa MAX Inlet Pressure 0.65 MPa
D
E
22
Après avoir retiré la machine de la palette ou de sa caisse, n'abandonner pas
l'emballage dans l'environnement.
1 2 16
15
14
13
12
11
10
F
G
Date
P = 8900 W
H
Cup Warmer
I
3
4
5
6
7
8
9

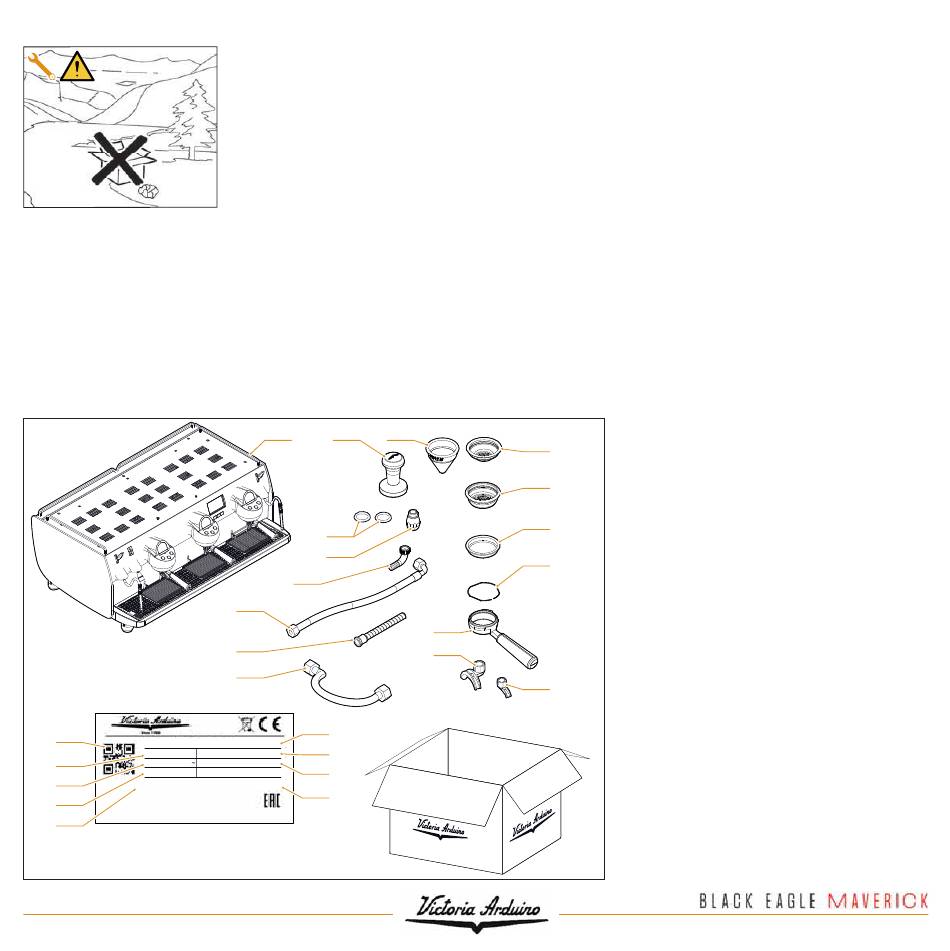

1 Machine (image illustrée à titre d'exemple)
2 Presse-café (1 pièce)
3 Filtre simple (1 pièce)
4 Filtre double (1 pour chaque groupe)
5 Filtre aveugle (1 pièce)
6 Ressort (n° groupes + 1)
7 Support pour filtre (n° groupes + 1)
8 Bec double (1 pour chaque groupe)
9 Bec simple (1 pièce)
10 Tube chargement L = 500 mm (1 pièce)
11 Tube déchargement (1 pièce)
12 Tube chargement L = 1500 mm (1 pièce)
13 Raccordement tube déchargement
14 Bec à vapeur
15 Joint de bec de vapeur (1 par lance)
16 Filtre conique (filtre à café PureBrew)
A QR Code
B Numéro de série
C Alimentation électrique
D Fréquence
E Pression de fonctionnement du réseau d'eau
F Modèle et version
G Date de fabrication
H Puissance
I Pression maximale du réseau d'eau
