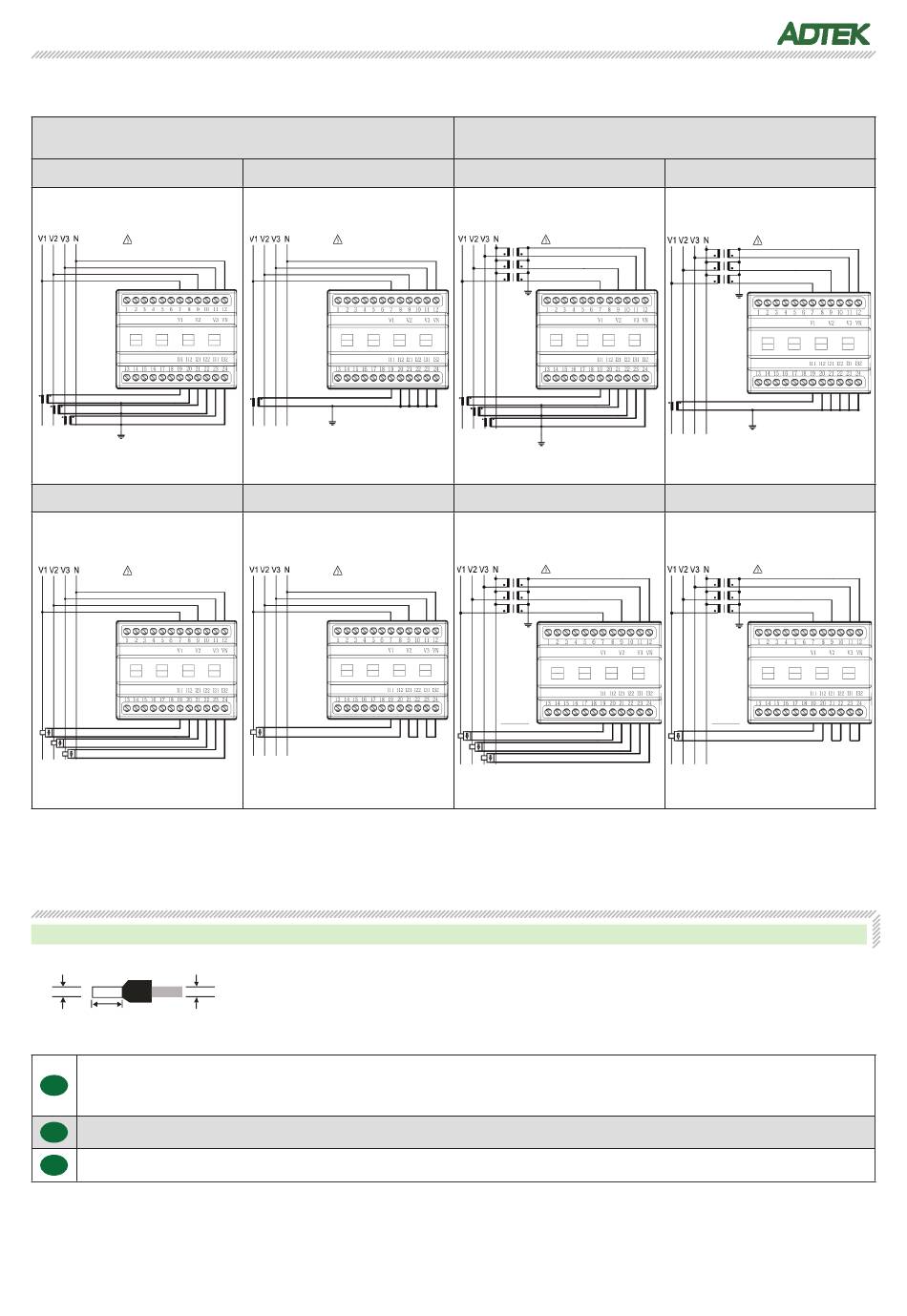

ADTEK CPM-12D Instruction Sheet page 7

CPM-12D
3P4W w/o PT / 三相四線無 PT / 三相四线无 PT
3CT (1A/5A)
SOURCE
LOAD
3CT (333mV)
SOURCE
LOAD
Wiring / 配線 / 配线
< 1.5mm 8-10mm 22-18AWG
Torque: 1.90kg-cm (1.65in-lbs)
Please use single-core or multi-core cables. The diameters of the cables used should be within the range between 22 AWG and 18
EN AWG (1.5 mm). The specifications for the terminals and the wiring are shown in the figure. The temperature of the copper conductor
should be 60/75° C.
TC 輸出／入配線端請使用 22-18AWG（1.5mm）單蕊祼線或多蕊線，端子規格及配線示意圖如圖所示。只能使用 60/75° C 的銅導線。
SC
输出／入配线端请使用 22-18AWG（1.5mm）单蕊祼线或多蕊线，端子规格及配线示意图如图所示。只能使用 60/75° C 的铜导线。
Rev 1.0
2023-06-07
1CT (1A/5A)
SOURCE
LOAD
1CT (333mV)
SOURCE
LOAD
3P4W 3PT / 三相四線 3PT / 三相四线 3PT
3CT (1A/5A)
SOURCE
LOAD
3CT (333mV)
SOURCE
LOAD
1CT (1A/5A)
SOURCE
LOAD
1CT (333mV)
SOURCE
LOAD
7/10
