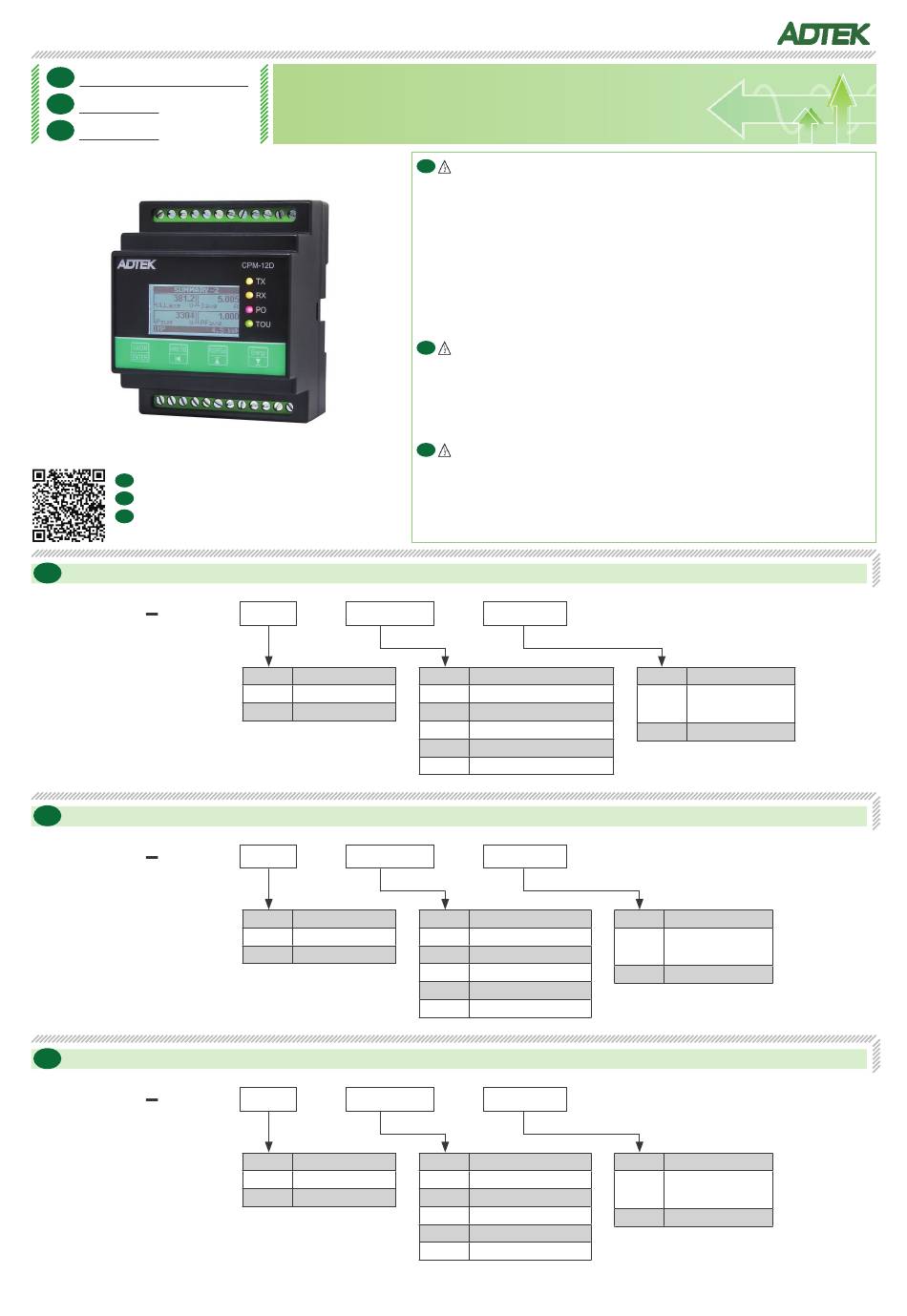

ADTEK CPM-12D Instruction Sheet

CPM-12D
Instruction Sheet
EN
安裝說明
TC
安装说明
SC
For more details, please see CPM-12D operation manual.
EN
詳細資料請參考 CPM-12D 操作手冊。
TC
详细资料请参考 CPM-12D 操作手册。
SC
www.adtek.com.tw
Ordering Information
EN
CPM 12D
產品選型表
TC
CPM 12D
产品选型表
SC
CPM 12D
Rev 1.0
2023-06-07

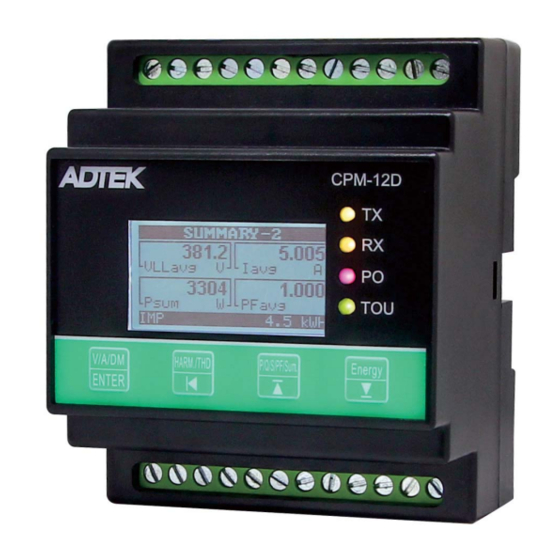

Multifunction Power Meter (DIN Rail)
多功能電力表 ( 軌道式安裝 )
多功能电力仪表 ( 导轨式安装 )
— —
Model Current Input
CODE Function
1 Standard
2 Advanced(TOU)
— —
型號 電流輸入
CODE 功能
1 標準型
2 進階型 (TOU)
— —
型号 电流输入
CODE 功能
1 标准型
2 进阶型 (TOU)
EN
• This is an OPEN TYPE module and therefore should be installed in an enclosure free of airborne
dust, humidity, electric shock and vibration. The enclosure should prevent non-maintenance staff
from operating the device (e.g. key or specific tools are required for operating the enclosure) in
case danger and damage on the device may occur. And the maintenance should be carried out
by qualified personnel.
• Since the power meter does not have a power switch, be sure to install a circuit breaker switch
on the power cord of the meter.
• To avoid electric shock, do not change the wiring, maintain or repair the device while the power
is on.
• Measuring Voltage: When the measuring voltage is higher than the rated specification range
that this
equipment can carry, must use an external voltage transformer (PT).
TC
• 本機為開放型（OPEN TYPE）機種，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電
擊∕衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工具或鑰匙才可打開）防止非維護人
員操作或意外衝擊本體，造成危險及損壞。維護工作只能由合格人員執行。
• 由於電表沒有電源開關，請務必安裝一個熔斷器開關在電表的上方。
• 為避免觸電意外，請勿在開啟電源情況下改變配線、維護或檢修。
• 測量電壓高於本設備能承載之額定規格範圍時，需使用外部電壓互感器 （PT）
SC
• 本机为开放型（OPEN TYPE）机种，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电
击 / 冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人
员操作或意外冲击本体，造成危险及损坏。维护工作只能由合格人员执行。
• 由于电表没有电源开关，请务必安装一个熔断器开关在电表的上方。
• 为避免触电意外，请勿在开启电源情况下改变配线、维护或检修。
• 测量电压高于本设备能承载之额定规格范围时，需使用外部电压互感器 （PT）。
—
AUX. Power
CODE Current Input
1 0~1A
5 0~5A
A15 0~1A or 5A
MV 0~333mV
RC Rogowski coil(333mV)
—
工作電源
CODE 電流輸入
1 0~1A
5 0~5A
A15 0~1A or 5A
MV 0~333mV
RC 0~333mV 羅氏線圈
—
工作电源
CODE 电流输入
1 0~1A
5 0~5A
A15 0~1A or 5A
MV 0~333mV
RC 0~333mV 罗氏线圈
CODE Power Range
AC 85~264V
ADH
DC 100~300V
ADL
AC/DC 20~56V
工作電源
CODE
AC 85~264V
ADH
DC 100~300V
ADL AC/DC 20~56V
CODE 工作电源
AC 85~264V
ADH
DC 100~300V
ADL AC/DC 20~56V
