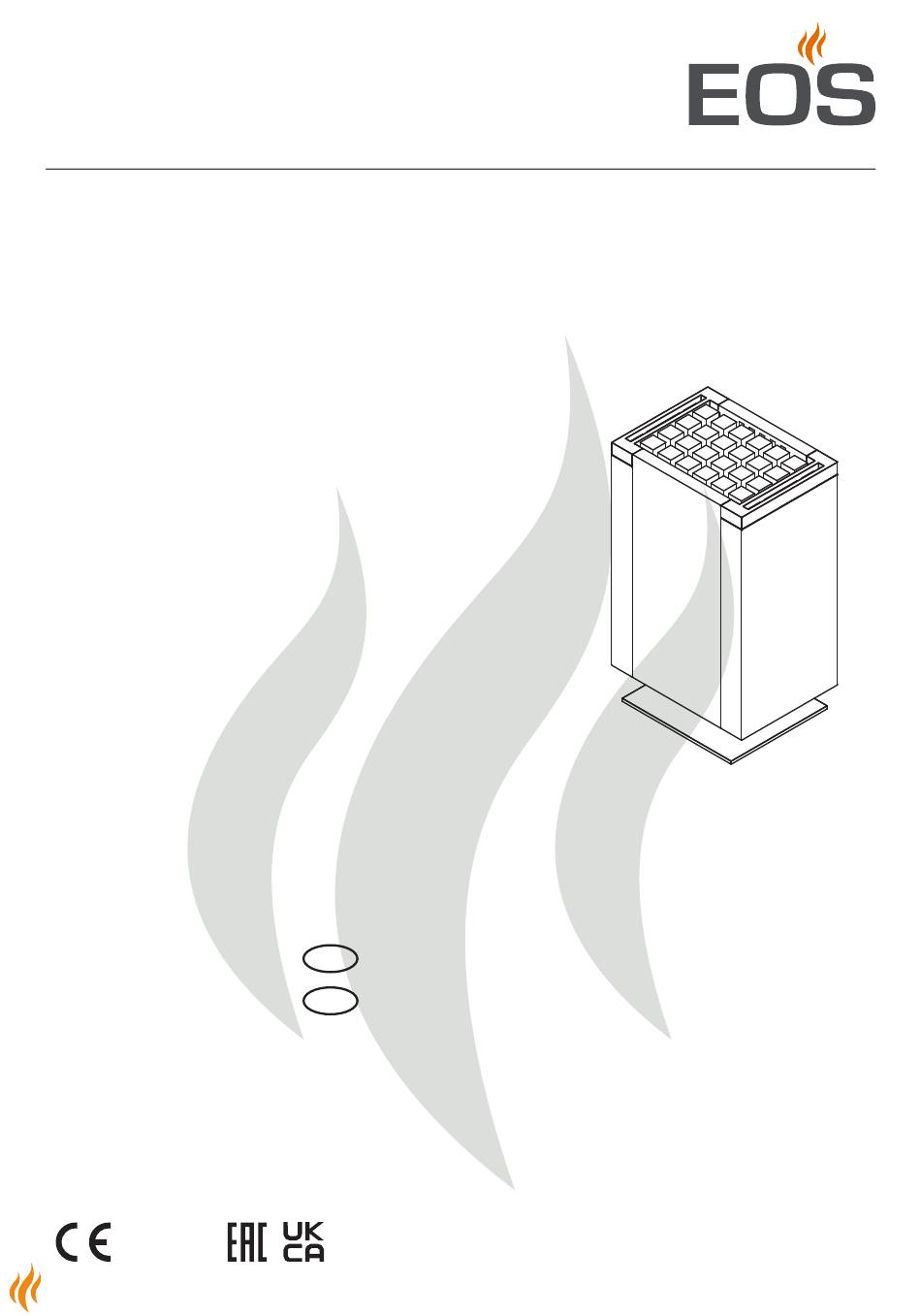

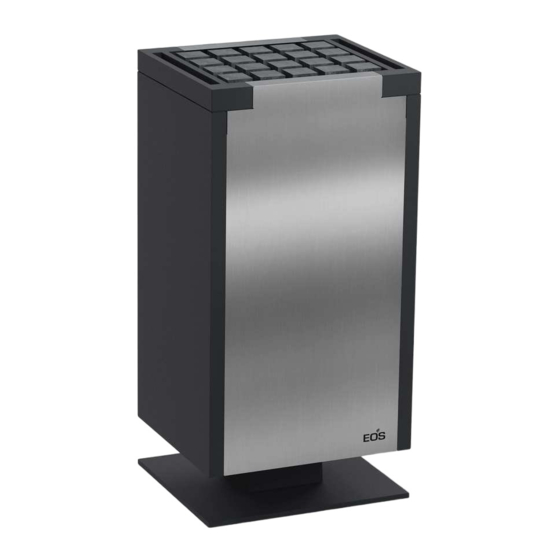

EOS Mythos S35 / S45
Saunaofen | Sauna heater
Montage- und Gebrauchsanweisung
D
Installation and operating instruction
EN
Made in Germany
Abbildung oben zeigt optional erhältliches Zubehör.
Image above shows optional equipment.
IPx4
Druck Nr. | Print no. 29344483de-en / 11.21
Technische Änderungen vorbehalten | Subject to technical changes
Advertisement
Chapters
Table of Contents
Related Manuals for EOS Mythos S35
Summary of Contents for EOS Mythos S35
- Page 1 EOS Mythos S35 / S45 Saunaofen | Sauna heater Montage- und Gebrauchsanweisung Installation and operating instruction Made in Germany Abbildung oben zeigt optional erhältliches Zubehör. Image above shows optional equipment. IPx4 Druck Nr. | Print no. 29344483de-en / 11.21 Technische Änderungen vorbehalten | Subject to technical changes...
- Page 2 Deutsch.................... 3 English ................... 21...
-
Page 3: Table Of Contents
Lieferumfang ..............................9 Technische Daten ............................9 Schaltplan (Innere Verdrahtung) ......................10 Anschlussbeispiel für Mythos S35 und S45 ..................11 Anschlussbeispiel für Mythos S35 Vapor und S45 Vapor ............12 Montage ............................... 13 Mindestabstände ..........................13 Verdeckte Zuleitung (optional) ....................... 13 Elektrische Anschlüsse ..........................14 Montage „Cubic“... -
Page 4: Bestimmungsgemäße Verwendung
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Gerät Überprüfen Sie zunächst, ob der Saunaofen erworben, mit welchem Sie lange Jahre Freude unbeschädigt bei Ihnen angekommen ist. Trans- am Saunabaden haben werden. Dieser Sauna- portschäden reklamieren Sie umgehend bei der ofen wurde nach den aktuellen europäischen anliefernden Spedition oder wenden Sie sich an Sicherheitsnormen konstruiert, geprüft und im... -
Page 5: Wichtige Hinweise
Wichtige Hinweise Nordische Fichte) verwendet werden. In der Saunakabine darf nur ein Saunao- • Bei unsachgemäßer Montage be- • fen mit der erforderlichen Heizleistung steht Brandgefahr! Lesen Sie bitte diese montiert werden. Montageanweisung sorgfältig durch. Be- In jeder Saunakabine sind Be- und Ent- achten Sie besonders die Maßangaben •... - Page 6 Silikonleitungen und für eine Umge- Inspizieren Sie die Saunakabine vor • bungstemperatur von mindestens 170°C jeder Inbetriebnahme! Achten Sie insbe- geeignet sein. Werden als Anschlusslei- sondere darauf, das keine Gegenstände tung einadrige Leitungen verwendet, auf dem Saunaofen oder auf bzw. direkt müssen diese durch ein biegsames, mit vor dem IR-Emitter abgelegt wurden.
-
Page 7: Hinweise Zum Elektroanschluss
ters muss etwa der vorderen Höhe des dürfen. Bei den meisten Saunakabinen sind deswegen bereits in dem Wandelement mit Saunaofens entsprechen. der Zuluftöffnung Leerrohre für die Kabelverle- gung eingefügt . Beachten Sie auch die Vorgaben und An- • Sollten in Ihrer Kabine keine Leerrohre vorhan- weisungen des Kabinenherstellers. -
Page 8: Heizzeitbegrenzung
Heizzeitbegrenzung Funktion der Heizzeitbegrenzung Alle Saunaöfen, ausgenommen solcher, die in öffentlichen Saunen installiert sind und unter Aufsicht von Personal betrieben werden, müs- sen nach den IEC- und EN-Normen mit einem Zeitschalter ausgestattet sein, der den Saunao- fen aus Sicherheitsgründen allpolig vom Netz trennt. -
Page 9: Lieferumfang
S45 - 2 x Silikonkabel 5 x 1,5 mm², 8 m 1 Set Saunasteine 1 Montage- und Gebrauchsanweisung Technische Daten Elektrischer Anschluss 400 V 3N ~ 50 Hz Type Mythos S35 Mythos S45 Ofenleistung nach DIN 7,5 kW 9,0 kW 12,0 kW 15,0 kW Für Kabinenvolumen... -
Page 10: Schaltplan (Innere Verdrahtung)
Schaltplan (innere Verdrahtung) Mythos S35 / S45 9 kW 7,5 kW 400 V 3N ~ 400 V 3N ~ U V W N PE U V W N (Gr) (Gr) 12 kW 400V 3N ~ zum Leistungs- schaltgerät Steuergerät 15 kW... -
Page 11: Anschlussbeispiel Für Mythos S35 Und S45
Anschlussbeispiel einer Sauna mit Mythos S35 / S45 7,5 - 9 kW Saunasteuergerät Saunaofen Achtung! Control unit Sauna heater Boîtier de commande Poêle de sauna Schließen Sie Immer den Neutral- leiter (N) des Saunaofens an! Netz / Mains / Réseau /... -
Page 12: Anschlussbeispiel Für Mythos S35 Vapor Und S45 Vapor
84 / 8 / 37 5 x 1,5 mm² 50 Hz 13,0 kg netto 3,0 kW Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung. Anschlussbeispiel einer Sauna mit Mythos S35 / S45 Vapor 7,5 - 9 kW Achtung! Saunasteuergerät Saunaofen optional... -
Page 13: Montage
Ofenhöhe entsprechen. Zuleitung 42 (50*) cm Abb. 3 min. 4 cm 4 cm Verdeckte Zuleitung (optional) 42 (50*) cm 4 cm 37 cm Rückseite Mythos (Vapor optional) Kabeldurchführung im Sockel Zuluft Mythos S35 (S45*) Abb. 1 Zuleitung verdeckte Zuleitung Abb. 4... -
Page 14: Elektrische Anschlüsse
Abb. 6 alle Klemmen fachgerecht angezogen sind. Optionale „Cubic“ Steinpakete: • Anschlussleitung an das Steuergerät bzw. • Für Mythos S35 - Art.-Nr. 94.5520 auch an das Leistungsschaltgerät anschlie- • Für Mythos S45 - Art.-Nr. 94.5521 ßen. Hierbei die Vorschriften des örtlichen EVU und des VDE beachten. -
Page 15: Finnischer Saunabetrieb
Finnischer Saunabetrieb In dieser Betriebsform ist der Verdampfer nicht in Betrieb. Es ist unbedingt darauf zu achten, dass keine Kräuter oder Essenzen in der Ver- dampferschale sind, denn diese könnten durch Überhitzung entflammen. Essenzen bzw. Aufgussmittel nur nach Herstelleranga- ben dem Aufgusswasser beifügen. Bei dem Aufguss am Ende des Saunaganges, sollten Sie das Wasser aus der Kelle nicht zu schnell über die Steine gießen, damit das Was-... -
Page 16: Saunasteine
Saunasteine Wartung und Pflege Der Saunastein ist ein Naturprodukt. Überprüfen Dieses Saunaofen ist aus korrosionsarmen Ma- Sie die Saunasteine in regelmäßigen Abständen. terialen gefertigt. Damit Sie lange Freude mit Die Saunasteine können insbesondere durch Ihrem Saunaofen haben, sollten Sie das Gerät scharfe Aufgusskonzentrate angegriffen werden warten und pflegen. -
Page 17: Installationshinweise
Bei der Installation von Saunaheizgeräten Sollte also bei Inbetriebnahme der FI-Schal- ist die DIN VDE 0100 Teil 703 zu beachten! ter auslösen, muss die elektrische Installation nochmals überprüft werden. Diese Norm macht in Ihrer aktuellen Ausgabe, Für den ordnungsgemäßen Anschluss der gültig seit Februar 2006, unter Änderungen Ab- Heizgeräte ist der Elektroinstallateur verant- satz 703.412.05 folgende Aussage;... -
Page 18: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Page 19: Allgemeine Servicebedingungen (Asb)
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut- versand (Palette) konzipiert. - Page 20 Technical Specifications ........................26 Wiring diagram (Inner wiring) ...................... 27 Example of connections for Mythos S35 and S45 ..............28 Example of connections for Mythos S35 Vapor and S45 Vapor ........29 Installation Minimum clearances ........................30 Drilling template for cable line..................... 30 Hidden cable connection (optional) ..................
-
Page 21: Intended Use
General information Dear customer, You have purchased a high-quality technical Please check whether the unit has arrived in per- device with which you will have years of sauna fect condition. Any transport damages should be fun. This sauna heater was designed and inspect- immediately reported to the freight forwarder ed according to the current European safety delivering the goods or you should contact the... -
Page 22: Important Notes
Important notes Please provide air intake and vent open- • ings in each sauna cabin. The air intakes Unprofessional installation may • must always be positioned behind the cause a fire hazard! Please read these in- sauna heater, approx. 5 to 10 cm above stallation instructions carefully. - Page 23 tween the sauna heater upper edge and Caution: The high sauna heater • the sauna ceiling is maintained. Please temperatures generated during operation see also the dimensions diagram for the can cause burns. clearance between the lower edge of the The sauna heater is not intended for in- sauna heater and the floor.
-
Page 24: Advice For Electrical Connection
where else. in installation ducts or also be protected against damage on the outside of the cabin e.g. by lay- ing them in installation pipes or attaching wood When using your sauna in a dry • cover strips. Finnish mode never add sauna essences or The sauna heater, when made use of time pre- set and remote control*, may only be used with place any herbs into the vaporizer holder... -
Page 25: Heating Time Limitation
Heating time limitation Heating time limitation functions All sauna heaters, except for those installed in public saunas, and which must be operated under the supervision of personnel, must be equipped with a timer that complies with IEC and EN standards. This timer fully disconnects the sauna heater from the power supply for safety reasons. -
Page 26: Scope Of Delivery
S45 - 2 x silicone cable 5 x 1,5 mm², 8 m 1 set sauna stones 1 Installation and operation guide Technical Specifications Power supply 400 V 3N ~ 50 Hz Type Mythos S35 Mythos S45 Power output 7,5 kW 9,0 kW 12,0 kW 15,0 kW Suitable for sauna cabin size 7 - 10 m³... -
Page 27: Wiring Diagram (Inner Wiring)
Wiring diagram (Inner wiring) Mythos S35 / S45 9 kW 7,5 kW 400 V 3N ~ 400 V 3N ~ U V W N PE U V W N (Gr) (Gr) 12 kW 400V 3N ~ to power extension to sauna... -
Page 28: Example Of Connections For Mythos S35 And S45
Connection example for a sauna with Mythos S35 / S45 7,5 - 9 kW Saunasteuergerät Saunaofen Control unit Sauna heater Boîtier de commande Poêle de sauna Caution! Make sure to connect the neutral wire N. Netz / Mains / Réseau /... -
Page 29: Example Of Connections For Mythos S35 Vapor And S45 Vapor
5 x 1,5 mm² 50 Hz 13,0 kg net 3,0 kW All cross sections of a line are minimum diameters in mm² (Copper line) Connection example for a sauna with Mythos S35 / S45 Vapor 7,5 - 9 kW Saunasteuergerät Saunaofen optional... -
Page 30: Minimum Clearances
4 cm. The safety grid height must be approximately equal cable line to the frontal height of the sauna heating unit. * Mythos S35 (S45) 42 (50) cm * 8 cm 1 cm Illust. -
Page 31: Cable Connections
Optional Cubic stone sets: • Connect the heater to sauna control unit or • For Mythos S35 - item 94.5520 also to power extension unit by models > 9 • For Mythos S45 - item 94.5521 kW. Make sure to observe the applicable local codes and norms, as well as the VDE norms. -
Page 32: Dry Finnish Sauna Operation
Dry Finnish sauna operation In this mode the vaporizer is not in use. It is imperative to ensure that there are no herbs or essence in the holder, because they could dry out and catch fire. Essences or any other kind of additives to be added to the water shall be used only according to the manufacturers instructions. -
Page 33: Sauna Rocks
Sauna stones Maintenance and care Sauna stones are a natural product. Check the The sauna heating unit is made of low-corro- sauna stones at regular intervals. Aggressive sion material. To enjoy your sauna heating unit sauna essences can weaken the sauna stones for a long time you should ensure maintenance and cause them to break apart over time. -
Page 34: Special Installation Advice
For the installation of sauna heaters, please Installation of the sauna heater and control unit pay attention to the DIN VDE 0100 part 703 or must be undertaken only by an authorized and the corresponding national norms and legal appropriated qualified electrician. requirements, e.g. -
Page 35: Service Address
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Address: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf, Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de www.eos-sauna.de... -
Page 36: Guarantee
The manufacturers General Terms and Conditions of Business, which can be found at www.eos-sauna.com/ V. Liability agb, shall apply in addition to the foregoing terms and conditions of service.
