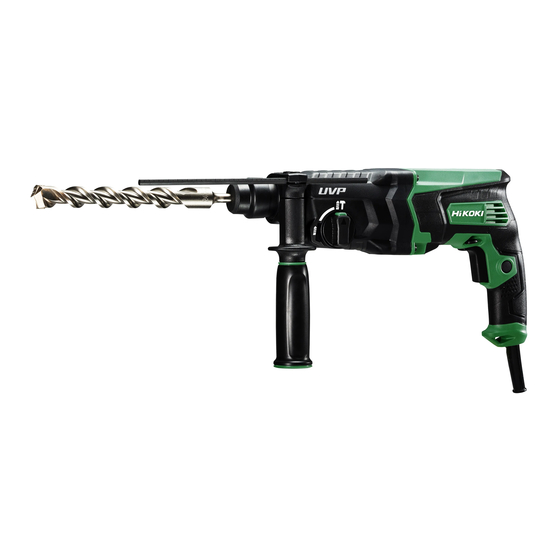

HIKOKI DH 26PC Handling Instruction
  1. Manuals
  2. Brands
  3. HIKOKI Manuals
  4. Rotary Hammer
  5. DH 26PC
  6. Handling instruction

HIKOKI DH 26PC Handling Instruction

Hide thumbs Also See for DH 26PC:
Table of Contents

Advertisement

Quick Links

Download this manual
锤钻
Rotary Hammer
DH 24PH
DH 28PCY
保留备用
Keep for future reference
使用说明书
Handling instructions
DH 26PC
•
DH28PCY

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 26PC and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI DH 26PC

Summary of Contents for HIKOKI DH 26PC

  • Page 1 锤钻 Rotary Hammer DH 24PH DH 26PC • DH 28PCY DH28PCY 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 作业之前.............8 锤钻安全警告...........4 使用方法............10 符号...............4 怎么样使用取心钻具 (轻载用) .....13 规格...............5 润滑..............14 标准附件.............5 维护和检查.............14 选购附件 (分开销售) ........6 维修零部件一览表........15 用途...............8 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...

  • Page 4: 锤钻安全警告

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 锤钻安全警告 1. 请佩戴护耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面 来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操 作者受到电击。 4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 5. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电 缆或导管。 6. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 7. 佩戴防尘口罩 不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的...

  • Page 5: 标准附件

    中文 规格 型式 DH24PH DH26PC DH28PCY 电压 220 V 输入功率 730 W 830 W 850 W 空载转速 0 － 1050 /min 0 － 1100 /min 满载冲击率 0 － 3950 /min 0 － 4300 /min 能力∶ 混凝土 3.4 － 24 mm 3.4 －...

  • Page 6: 选购附件 (分开销售)

    中文 选购附件 (分开销售) 用具 转接器 ⦁ 在混凝土或瓷砖上钻孔 用于面朝上的作业 钻头 集尘盖 集尘器 (B) ⦁ 钻锚孔 锥柄转接器 扁销 钻头 (锥柄) ⦁ 大孔钻 钻心轴 引导盘 中央销 钻心 ⦁ 锚栓安装 锚栓安装转接器 ⦁ 化学锚栓的螺栓固定作业 六角套筒 化学锚栓转接器 ⦁ 粉碎作业 尖钻头 (方形) 尖钻头 (圆形) ⦁ 开槽和修边 錾子 切割钻...
  • Page 7 中文 ● 在混凝土或瓷砖上钻孔 SDS-plus 钻头 钻头 (细长轴) 外径 全长 有效长度 外径 全长 有效长度 160 mm 87 mm 14.3 mm 3.4 mm 260 mm 186 mm 90 mm 45 mm 3.5 mm 160 mm 87 mm 14.5 mm 260 mm 186 mm SDS-plus 钻头...

  • Page 8: 作业之前

    中文 ● 使用挡块 ● 钻锚孔 松开翼形螺栓，然后将挡块插入 锥柄转接器 侧把手上的安装孔内。 锥度模式 W 1/4” 1 号莫尔斯锥度 W 5/16” 2 号莫尔斯锥度 W 3/8” A 锥柄 W 1/2” B 锥柄 W 5/8” 用途 旋钻与锤钻 单纯旋钻 ○ 钻开锚栓孔 ○ 对钢材或木材钻孔 ○ 对混凝土钻孔 (与选购附件匹配使用) ○ 对瓷砖钻孔 ○ 旋紧机械螺丝、木螺丝 (与选购附件匹配使用) 单纯锤钻...
  • Page 9 中文 (3) 拉钻头以检查是否完全插紧。 (4) 卸下钻头时，首先请按箭头所示方向将 夹卡完全拉出，然后将钻头从夹卡上拉 下。(图 2) 5. 安装集尘杯和集尘器 (B) (选购附件) (图 3、图 4) 夹卡 使用锤钻进行头上工作时，请装上集尘 图 2 杯和集尘器 (B)，以减少灰尘的掉下，便 於操作。 ○ 集尘杯的安装方法 集尘杯 请按照图 3 所示方法，将集尘杯装在钻 头上使用。 使用粗径钻头时，请用本工具将集尘杯 的中心孔开大。 ○ 集尘器 (B) 的安装方法 使用集尘器 (B) 时，请将集尘器 (B) 与 夹卡上的槽对准后，将集尘器...

  • Page 10: 使用方法

    中文 使用方法 注意！ 在进行钻头及各种零部件的安装、拆卸，中断作业时及作业之后，为防止发 生意外事故，请务必关闭开关，从插座拔出插头。 1. 开关的操作 钻头的转速可以靠改变触发开关的拉动量 来控制。轻拉触发开关，转速低 ； 稍用力 按钮 拉开关，转速增高。拉动触发开关后再按 下停止销的话，便可进行连续作业。若想 关掉触发开关，请再次拉动触发开关，以 选择杆 使停止销松开并使触发开关回到其起始位 置。 图 6 然而，倒转时只能将触发开关拉出一半， 旋转速度为正常旋转时的约一半。 另外，倒转时不能使用开关止动器。 2. 旋钻＋锤钻 按 压 按 钮 将 选 择 杆 逆 时 针 方 向 转 到 标 有 “...
  • Page 11 中文 注意！ ○ 过分用力不仅无助於作业，而且会损坏钻头的刃尖，缩短钻头的寿命。 ○ 从钻孔中抽出钻头时，锤钻可能会折断，所以抽出时必须小心。 ○ 不要在单旋钻的功能下用锤钻钻锚孔或在混凝土上钻孔。 ○ 装有钻头夹盘和夹盘附加器时，不要在旋钻加锤击的功能下使用锤钻，这会 严重缩短机器各个部件的寿命。 头 4. 旋机械螺丝时 (图 10) 夹紧器 首先把钻头插入夹盘附加器 (D) 端部的 夹盘附加器 (D) 夹紧器中。 前帽 然后，按 4 (1), (2), (3), 中所描述的步 骤把夹盘附加器 (D) 装在主机上，然后 夹卡 将钻头的刃尖放入螺丝头部的槽内，抓 紧主机，旋紧螺丝。 图 10 注意！ ○ 注意不要过分加长旋螺丝的时间，否则，过大的力会损坏螺丝。 ○...
  • Page 12 中文 (1) 安装尖钻或冷錾。 (2) 按压按钮，将选择杆转至“ ”标 记和“ ”标记的中间。(图 12) 松开旋钮，转动夹卡将冷錾调到所 需的位置。(图 13) (3) 将选择杆转至“ ”标记处。( 图 11) 锁定尖钻或冷錾。 按钮 选择杆 7. 使用停止器 (图 14) 图 12 (1) 旋松侧柄的圆头螺丝，把深度计插 进侧柄上的安装孔。 (2) 按孔深调节深度计的位置，然后旋 紧圆头螺栓。 8. 钻头 (锥柄) 和锥柄附加器的使用 (1) 把锥柄附加器安装在锤钻上。 (图 15) 夹卡...

  • Page 13: 怎么样使用取心钻具 (轻载用)

    中文 怎么样使用取心钻具 (轻载用) 镗穿大孔时，可使用取心钻具 (轻载用) 取心钻具 进行作业。这时候，必需使用选购件的 中间销和取心钻柄。 1. 安装 螺纹 注意！ 应先确认电源开关是否切断，插头有 取心钻柄 无从电源插座拆除。 图 17 图 18 (1) 把取心钻具安装於取心钻柄 (图 17)。 润滑取心钻柄的螺纹，可使拆解更加 导板 容易。 (2) 把取心钻柄安装於锤钻 (图 18)。 中间销 (3) 把中间销插入於导板上直到受挡阻为 止。 取心钻具尖端 (4) 把导板和取心钻具拼装起来，往右向 或左向转动导板，直到朝下也不掉落 取心钻具 (图 19)。 2.

  • Page 14: 维护和检查

    中文 润滑 此一锤钻应使用低粘度滑脂。这样，可长时间使用而无需更换滑脂。为了维持 机器的使用寿命，请在每次更换炭刷时更换润滑油。 如果在滑脂缺少的状态下继续使用，锤钻就会卡住，并因而缩短使用寿命。 注意！ 此锤钻必需使用指定的滑脂，切不可随便使用其他滑脂，以免发生各种不利 影响。具体上，请商询服务站加以确认。 维护和检查 1. 检查钻头 使用迟钝的钻头，将使电动机工作失常，并降低作业效率。因此，若钻头发 现显著的磨损，应立刻更换新件，或加以磨快。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查炭刷 为了保证长期的安全使用以及避免触电事故的发生，本工具的炭刷检查与更 换只能由HiKOKI授权的服务中心进行。 5. 更换电源线 如果工具的电源线破损，必须将工具送回HiKOKI授权的服务中心来更换电源 线。 6. 维修零部件一览表 注意！ HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给 经HiKOKI公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。...

  • Page 15: 维修零部件一览表

    中文 维修零部件一览表 DH24PH 23 24 45 46 50 51 78 79...
  • Page 16 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 击块 前帽 止动环 36 O 型环 D17 夹卡 37 柱塞 滚珠固定器 38 柱塞销 39 柱塞垫圈 固定器板 40 小齿轮轴套 (A) 固定器弹簧 41 锁定板 齿轮盖 42 第二小齿轮 铭牌 油封 43 离合器弹簧 10 滚珠轴承 6805DD 44 离合器...
  • Page 17 中文 项目 零件名称 数量 号 68 电线 69 刷座 70 炭刷 71 炭刷 (自动停止型) 72 按钮 73 开关 76 线保护壳 77 线夹 自攻螺丝 (附法兰) D4×16 79 噪声抑制器 80 抗流线圈 (A) (棕色) 81 抗流线圈 (A) (蓝色) 82 把手盖 自攻螺丝 (附法兰) D4×20 501 壳体...
  • Page 18 中文 DH26PC 32 33 42 43...
  • Page 19 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 击块 前帽 止动环 O 型环 D17 柱塞 夹卡 滚珠固定器 柱塞销 轴承垫圈 固定器板 固定器弹簧 柱塞垫圈 小齿轮轴套 (A) 齿轮盖 铭牌 锁定板 第二小齿轮 油封 离合器弹簧 滚珠轴承 6805DD 按钮 离合器 垫圈 推压弹簧 选择杆 第二轴 往复轴承 O 型环...
  • Page 20 中文 项目 零件名称 数量 号 电线 刷座 炭刷 炭刷 (自动停止型) 线夹 自攻螺丝 (附法兰) D4×16 线保护壳 噪声抑制器 抗流线圈 (A) (棕色) 抗流线圈 (A) (蓝色) 按钮 开关 把手盖 自攻螺丝 (附法兰) D4×20 501 壳体 502 侧把手 503 深度计...
  • Page 21 中文 DH28PCY 42 43 63 64 66 67...
  • Page 22 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 击块 前帽 止动环 36 O 型环 D17 夹卡 37 柱塞 滚珠固定器 38 柱塞销 39 轴承垫圈 固定器板 40 柱塞垫圈 固定器弹簧 41 小齿轮轴套 (A) 齿轮盖 42 锁定板 铭牌 油封 43 第二小齿轮 10 滚珠轴承 6805DD 44 离合器弹簧...
  • Page 23 中文 项目 零件名称 数量 号 69 六角自攻螺丝 D4×50 70 定子 71 气帽 72 毛毡填料 (A) 73 弹簧避震器 74 弹簧座 75 密封内六角螺栓 M4×12 76 外罩 自攻螺丝 (附法兰) D5×35 78 电线 79 刷座 80 炭刷 81 炭刷 (自动停止型) 84 线夹 自攻螺丝 (附法兰) D4×16 86 线保护壳...

  • Page 24: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........24 ROTARY HAMMER SAFETY WARNINGS ..........26 SYMBOL ....................... 27 SPECIFICATIONS ..................27 STANDARD ACCESSORIES ............... 27 OPTIONAL ACCESSORIES (sold separately)..........28 APPLICATIONS .................... 30 PRIOR TO OPERATION ................30 HOW TO USE ....................32 HOW TO USE THE CORE BIT (FOR LIGHT LOAD) ........
  • Page 25 English Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

  • Page 26: Rotary Hammer Safety Warnings

    English Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

  • Page 27: Symbol

    English Wear a dust mask. Do not inhale the harmful dusts generated in drilling or chiseling operation. The dust can endanger the health of yourself and bystanders. SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use.

  • Page 28: Optional Accessories (Sold Separately)

    English OPTIONAL ACCESSORIES (sold separately) Tool Adapters ⦁ Drilling holes in concrete or tile Use on jobs facing upwards Dust cup Dust collector (B) Drill bit ⦁ Drilling anchor holes Taper shank Cotter Drill bit (Taper shank) adapter ⦁ Large hole boring Core bit shank Guide plate Center pin...
  • Page 29 English English ⦁ Drilling holes in concrete or tile SDS-plus Drill bit Outer dia. Overall length Eff ective length Drill bit (slender shaft) 160 mm 87 mm Outer dia. Overall length Eff ective length 14.5 mm 260 mm 186 mm 3.4 mm 90 mm 45 mm...

  • Page 30: Applications

    English ⦁ Anchor setting ⦁ Drilling anchor holes Anchor setting adapter Taper shank adapter Anchor size Taper mode W 1/4” Morse taper No. 1 W 5/16” Morse taper No. 2 W 3/8” A-Taper W 1/2” B-Taper W 5/8” APPLICATIONS Rotation and hammering function Rotation only function Drilling anchor holes Drilling in steel or wood...
  • Page 31 English Check the latching by pulling on the drill bit. To remove the drill bit, fully pull the grip in the direction of the arrow and pull out the drill bit (Fig. 2). Installation of dust cup or dust collector (B) (Optional accessories) (Fig.

  • Page 32: How To Use

    English Confi rm the direction of bit rotation (Fig. 5) The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the push button. Push button The L-side of the push button is pushed to turn the bit counterclockwise.
  • Page 33 English Rotation only This rotary hammer can be set to rotation only mode by pressing the push button and turning the change lever to the mark (Fig. 8). To drill wood or metal material using the drill chuck and chuck adapter (optional accessories), proceed as follows.
  • Page 34 English When driving wood screws (Fig. 10 on page 33) Selecting a suitable driver bit Employ plus-head screws, if possible, since the driver bit easily slips off the heads of minus-head screws. Driving in wood screws. Prior to driving in wood screws, make pilot holes suitable for them in the wooden board. ○...

  • Page 35: How To Use The Core Bit (For Light Load)

    English Drill bit How to use the drill bit (taper shank) and the taper shank adapter Mount the taper shank adapter to the rotary hammer (Fig. 15). Front cap Grip Taper shank Mount the drill bit (taper shank) to the taper adapter shank adapter (Fig.

  • Page 36: Lubrication

    English How to bore (Fig. 20) Connect the plug to the power source. A spring is installed in the center pin. Push it lightly to the wall or the fl oor straight. Connect the core bit tip fl ush to the surface and start operating.
  • Page 37 ONLY be performed by a HiKOKI Authorized Service Center. Replacing supply cord If the supply cord of Tool is damaged, the Tool must be returned to a HiKOKI Authorized Service Center for the cord to be replaced. Service parts list CAUTION Repair, modifi...

  • Page 38: Service Parts List

    English SERVICE PARTS LIST DH24PH 23 24 45 46 50 51 78 79...
  • Page 39 English Item Item Part Name Q’TY Part Name Q’TY 38 PISTON PIN FRONT CAP STOPPER RING 39 PISTON WASHER 40 PINION SLEEVE (A) GRIP BALL HOLDER 41 LOCK PLATE 42 SECOND PINION HOLDER PLATE 43 CLUTCH SPRING HOLDER SPRING GEAR COVER 44 CLUTCH 45 WASHER NAME PLATE...
  • Page 40 English Item Part Name Q’TY 72 PUSHING BUTTON 73 SWITCH 76 CORD ARMOR 77 CORD CLIP TAPPING SCREW (W/FLANGE) D4×16 79 NOISE SUPPRESSOR 80 CHOKE COIL (A) BROWN 81 CHOKE COIL (A) BLUE 82 HANDLE COVER TAPPING SCREW (W/FLANGE) D4×20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 41 English DH26PC 32 33 42 43...
  • Page 42 English Item Item Part Name Q’TY Part Name Q’TY 38 PISTON PIN FRONT CAP 39 BEARING WASHER STOPPER RING 40 PISTON WASHER GRIP 41 PINION SLEEVE (A) BALL HOLDER 42 LOCK PLATE HOLDER PLATE 43 SECOND PINION HOLDER SPRING 44 CLUTCH SPRING GEAR COVER 45 CLUTCH NAME PLATE...
  • Page 43 English Item Part Name Q’TY 74 CORD CLIP TAPPING SCREW (W/FLANGE) D4×16 76 CORD ARMOR 77 NOISE SUPPRESSOR 78 CHOKE COIL (A) BROWN 79 CHOKE COIL (A) BLUE 80 PUSHING BUTTON 81 SWITCH 82 HANDLE COVER TAPPING SCREW (W/FLANGE) D4×20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 44 English DH28PCY 42 43 63 64 66 67...
  • Page 45 English Item Item Part Name Q’TY Part Name Q’TY 38 PISTON PIN FRONT CAP STOPPER RING 39 BEARING WASHER 40 PISTON WASHER GRIP BALL HOLDER 41 PINION SLEEVE (A) 42 LOCK PLATE HOLDER PLATE 43 SECOND PINION HOLDER SPRING GEAR COVER 44 CLUTCH SPRING 45 CLUTCH NAME PLATE...
  • Page 46 English Item Part Name Q’TY 73 SPRING DAMPER 74 SPRING HOLDER SEAL LOCK HEX. SOCKET HD. BOLT M4×12 76 HOUSING TAPPING SCREW (W/FLANGE) D5×35 78 CORD 79 BRUSH HOLDER 80 CARBON BRUSH CARBON BRUSH (AUTO STOP TYPE) 84 CORD CLIP TAPPING SCREW (W/FLANGE) D4×16 86 CORD ARMOR...
  • Page 48 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99207125 F 发行日期：2018年6月 中国印刷...
