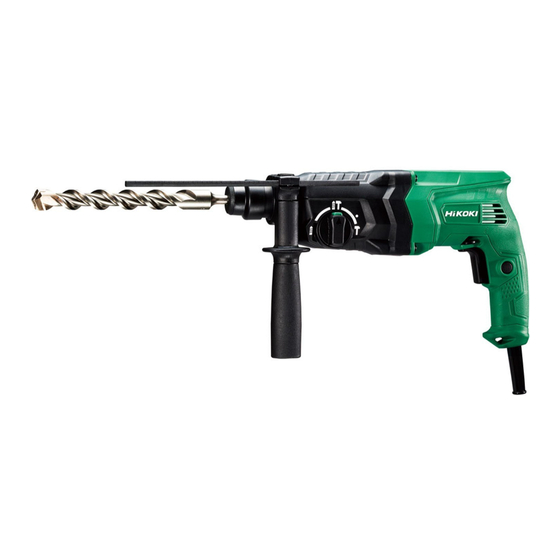

锤钻
Rotary Hammer
DH 24PG2
DH 28PBY2
保留备用
Keep for future reference
使用说明书
Handling instructions
DH 26PB2
•
DH28PBY2

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 26PB2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI DH 26PB2

Summary of Contents for HIKOKI DH 26PB2

  • Page 1 锤钻 Rotary Hammer DH 24PG2 DH 26PB2 • DH 28PBY2 DH28PBY2 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 作业之前.............8 锤钻安全警告...........4 使用方法............10 符号...............4 怎么样使用取心钻具 (轻载用) .....12 规格...............5 润滑..............13 标准附件.............5 维护和检查.............14 选购附件 (分开销售) ........6 维修零部件一览表........15 用途...............8 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...

  • Page 4: 锤钻安全警告

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 锤钻安全警告 1. 请佩戴护耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面 来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操 作者受到电击。 4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 5. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电 缆或导管。 6. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 7. 佩戴防尘口罩 不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的...

  • Page 5: 标准附件

    中文 规格 型式 DH24PG2 DH26PB2 DH28PBY2 电压 220 V 输入功率 730 W 830 W 850 W 空载转速 0 － 1050 /min 0 － 1100 /min 满载冲击率 0 － 3950 /min 0 － 4300 /min 能力∶ 混凝土 3.4 － 24 mm 3.4 －...

  • Page 6: 选购附件 (分开销售)

    中文 选购附件 (分开销售) 用具 转接器 ⦁ 在混凝土或瓷砖上 用于面朝上的作业 钻孔 集尘器 集尘器 (B) 钻头 ⦁ 在混凝土或瓷砖上 钻孔 锥柄转接器 扁销 钻头 (锥柄) ⦁ 大孔钻 引导盘 中央销 钻心 钻心轴 ⦁ 锚栓安装 锚栓安装转接器 ⦁ 化学锚栓的螺栓固 定作业 化学锚栓转接器 六角套筒 ⦁ 粉碎作业 尖钻头 (圆形) ⦁ 导螺杆 钻头卡盘...
  • Page 7 中文 ● 在混凝土或瓷砖上钻孔 SDS-plus 钻头 SDS-plus 钻头 外径 全长 有效长度 外径 全长 有效长度 160 mm 85 mm 16.0 mm 4.0 mm 110 mm 50 mm 260 mm 186 mm 110 mm 50 mm 16.5 mm 160 mm 85 mm 5.0 mm 160 mm 100 mm 160 mm...

  • Page 8: 作业之前

    中文 ● 使用挡块 松开翼形螺栓，然后将挡块插入 侧把手上的安装孔内。 W 1/4” W 5/16” W 3/8” 用途 旋钻与锤钻 单纯旋钻 ○ 钻开锚栓孔 ○ 对钢材或木材钻孔 ○ 对混凝土钻孔 (与选购附件匹配使用) ○ 对瓷砖钻孔 ○ 旋紧机械螺丝、木螺丝 (与选购附件匹配使用) 作业之前 1. 电源 确认所使用的电源与工具铭牌上标示的规格是否相符。 2. 电源开关 确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具 将出其不意地立刻转动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足够、装合适的延伸线缆，并 且要尽可能地短些。 4. 安装工具 (图 1) 夹卡...
  • Page 9 中文 (4) 拆下工具时，首先请按箭头所示方向 将夹卡完全拉出，然后将钻头从夹卡 上拉下。( 图 2) 5. 安装集尘杯和集尘器 (B) (选购附件) (图 3、图 4) 使用锤钻进行头上工作时，请装上集 夹卡 尘杯和集尘器 (B)，以减少灰尘的掉 图 2 下，便於操作。 ○ 集尘杯的安装方法 请按照图 3 所示方法，将集尘杯装 集尘杯 在钻头上使用。 使用粗径钻头时，请用本工具将集尘 杯的中心孔开大。 ○ 集尘器 (B) 的安装方法 使用集尘器 (B) 时，请将集尘器 (B) 与夹卡上的槽对准后插入，使集尘器 (B)覆盖钻头的顶端 (图 4)。 图...

  • Page 10: 使用方法

    中文 6. 确认钻头的旋转方向 (图 5) 按下按键的 R (右) 侧可使钻头沿顺时针 按钮 方向 (前视) 旋转；按下按键的 L (左) 侧 可使钻头沿逆时针方向旋转。 图 5 使用方法 注意！ 在进行钻头及各种零部件的安装、拆卸，中断作业时及作业之后，为防止发 生意外事故，请务必关闭开关，从插座拔出插头。 1. 开关的操作 钻头的转速可以靠改变触发开关的拉动量来控制。轻拉触发开关，转速低 ； 稍用力拉开关，转速增高。拉动触发开关后再按下停止销的话，便可进行连 续作业。若想关掉触发开关，请再次拉动触发开关，以使停止销松开并使触 发开关回到其起始位置。 然而，倒转时只能将触发开关拉出一半，旋转速度为正常旋转时的约一半。 另外，倒转时不能使用开关止动器。 2. 旋钻＋锤钻 按 压 按 钮 将 选 择 杆 逆 时 针 方 向 转 到 标 有 按钮...
  • Page 11 中文 3. 旋钻 按压按钮将选择杆顺时针方向转到标 有“ ”号的位置，锤钻就进行单纯旋 钻。(图 8) 用配备的钻头夹盘和夹盘附加器 (选购 附件) 钻木材或金属时，请按下列程序 按钮 选择杆 操作。 图 8 安装钻头夹盘和夹盘附加器∶(图 9) (1) 将钻头夹盘装配在夹盘附加器上。 夹卡 前帽 (2) SDS-plus 长柄与其他配件相同。因此， 钻头夹盘 装配 SDS-plus 长柄时，请参照“安装工 具”的说明。 注意！ ○ 过分用力不仅无助於作业，而且会损坏 夹盘附加器 钻头的刃尖，缩短钻头的寿命。 SDS-plus 长柄部 ○ 从钻孔中抽出钻头时， 锤钻可能会折断， 图...

  • Page 12: 怎么样使用取心钻具 (轻载用)

    中文 (2) 旋木螺丝 侧柄 ○ 在旋木螺丝之前，在木板上开适当 安装孔 的先导孔，然后把钻头放入螺丝头 部的槽内，缓缓地将螺丝旋进孔内。 深度计 ○ 低速转动锤钻一会儿直到木螺丝被 旋进木板一部分，然后更紧地握住 触发开关以便得到最佳旋转力。 注意！ 图 11 在为木螺丝准备先导孔时，应特别 注意木板的硬度。如果孔极小或极 钻头 浅，用较大的力将螺丝旋进孔的话， 有时会损坏木螺丝的螺纹。 锥柄 前帽 夹卡 6. 使用停止器 (图 11) 附加器 (1) 旋松侧柄的手柄，把深度计插进侧 柄上的安装孔。 图 12 (2) 按孔深调节深度计的位置，然后旋 紧侧柄。 7. 钻头 (锥柄) 和锥柄附加器的使用 制销...
  • Page 13 中文 (3) 把中间销插入於导板上直到受挡阻为止。 导板 (4) 把导板和取心钻具拼装起来，往右向或左 向转动导板，直到朝下也不掉落 (图 16)。 中间销 2. 怎么样进行钻孔 (图 17) 取心钻具尖端 (1) 把插头插接於电源插座。 (2) 中间销里装有弹簧。垂直推压於墙壁或地 板，使取心钻具尖端成为与之全面接触的 取心钻具 状态，然后开动钻机。 图 16 (3) 钻到大约 5 mm 深度，钻孔位置即可确定。 这时候，可存从取心钻具拆下中间销和导 板。 注意！ ○ 拆除中间销和导板时，应先切断开关，并 从电源插座拆下插头。 ○ 过分用力不仅无助於作业，而且会损坏钻 图 17 头的刀尖，缩短锤钻的寿命。 3.

  • Page 14: 维护和检查

    中文 维护和检查 1. 检查工具 使用变钝的工具，将使电动机工作失常，并降低作业效率。因此，若配件发 现明显磨损，应立刻磨快工具，或加以更换。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查炭刷 为了保证长期的安全使用以及避免触电事故的发生，本工具的炭刷检查与更 换只能由HiKOKI授权的维修中心进行。 5. 更换电源线 如需更换电源线，请联系制造商代理商，以免发生危险。 6. 维修零部件一览表 注意！ HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 需要维修或其他养护服务时，将此零部件一览表与锤钻一并呈交给HiKOKI公 司授权的维修中心，将有助于维修或养护工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。...

  • Page 15: 维修零部件一览表

    中文 维修零部件一览表 DH24PG2...
  • Page 16 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 柱塞 前帽 止动圈 36 柱塞销 夹卡 37 柱塞垫圈 滚珠固定器 38 第二轴 39 垫圈（C） 固定盘 40 离合器弹簧 固定器弹簧 41 离合器 铭牌 42 垫圈 油封 滚珠轴承 6805 43 转换板 10 推钮 44 往复轴承 45 头档齿轮...
  • Page 17 中文 项目 零件名称 数量 号 70 电缆 71 电缆护套 D8.8 72 线夹 自攻螺丝（附法兰） D4X16 74 噪声抑制器 75 摇柄罩 (C) 自攻螺丝（附法兰） D4X20 501 外箱 502 侧把手 503 深度尺...
  • Page 18 中文 DH26PB2...
  • Page 19 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 柱塞 前帽 止动环 36 柱塞销 37 柱塞垫圈 夹卡 滚珠固定器 38 第二轴 39 垫圈（C） 固定盘 固定器弹簧 40 离合器弹簧 41 离合器 铭牌 油封 42 清洗机 43 转换板 滚珠轴承 6805 44 往复轴承 10 推钮 11 推杆弹簧...
  • Page 20 中文 项目 零件名称 数量 号 70 电缆 71 电缆护套 D8.8 72 线夹 自攻螺丝（附法兰） D4X16 74 噪声抑制器 75 摇柄罩 (A) 自攻螺丝（附法兰） D4X20 501 外箱 502 侧把手 503 深度尺...
  • Page 21 中文 DH28PBY2...
  • Page 22 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 柱塞 前帽 止动环 柱塞销 夹卡 柱塞垫圈 滚珠固定器 第二轴 垫圈（C） 固定盘 离合器弹簧 固定器弹簧 离合器 铭牌 清洗机 油封 滚珠轴承 6805 转换板 推钮 往复轴承 头档齿轮 推杆弹簧 轴承垫圈 转换杆 O 型环 D72.2 O 型环（S-18） 内盖 齿轮盖...
  • Page 23 中文 项目 零件名称 数量 号 炭刷 炭刷 ( 自停式 ) 电感总成（棕色） 电感总成（蓝色） 推钮 开关 自攻螺钉（附法兰） D5X35 电缆 电缆护套 D8.8 线夹 自攻螺丝（附法兰） D4X16 噪声抑制器 摇柄罩 (B) 自攻螺丝（附法兰） D4X20 501 外箱 502 侧把手 503 深度尺...

  • Page 24: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........24 ROTARY HAMMER SAFETY WARNINGS ..........26 SYMBOL ....................... 27 SPECIFICATIONS ..................27 STANDARD ACCESSORIES ............... 27 OPTIONAL ACCESSORIES (sold separately)..........28 APPLICATIONS .................... 30 PRIOR TO OPERATION ................30 HOW TO USE ....................32 HOW TO USE THE CORE BIT (FOR LIGHT LOAD) ........
  • Page 25 English Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

  • Page 26: Rotary Hammer Safety Warnings

    English Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

  • Page 27: Symbol

    English Wear a dust mask. Do not inhale the harmful dusts generated in drilling or chiseling operation. The dust can endanger the health of yourself and bystanders. SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use.

  • Page 28: Optional Accessories (Sold Separately)

    English OPTIONAL ACCESSORIES (sold separately) Tool Adapters ⦁ Drilling holes in concrete Use on jobs facing upwards or tile Dust cup Dust collector (B) Drill bit ⦁ Drilling holes in concrete or tile Taper shank Cotter adapter Drill bit (Taper shank) ⦁...
  • Page 29 English English ⦁ Drilling holes in concrete or tile SDS-plus Drill bit Outer dia. Overall length Eff ective length SDS-plus Drill bit 16.5 mm 160 mm 85 mm Outer dia. Overall length Eff ective length 160 mm 85 mm 4.0 mm 110 mm 50 mm 17.0 mm...

  • Page 30: Applications

    English ⦁ Anchor setting Anchor setting adapter Anchor size W 1/4” W 5/16” W 3/8” APPLICATIONS Rotation and hammering function Rotation only function Drilling anchor holes Drilling in steel or wood ○ ○ Drilling holes in concrete (with optional accessories) ○...
  • Page 31 English To remove the tool, fully pull the grip in the direction of the arrow and pull out the tool (Fig. 2). Installation of dust cup or dust collector (B) (Optional accessories) (Fig. 3, Fig. 4) When using a rotary hammer for upward drilling operations attach a dust cup or dust Grip collector (B) to collect dust or particles for...

  • Page 32: How To Use

    English Confi rm the direction of bit rotation (Fig. 5) The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the push button. Push button The L-side of the push button is pushed to turn the bit counterclockwise.
  • Page 33 English Rotation only This rotary hammer can be set to rotation only mode by pressing the push button and turning the change lever to the mark (Fig. 8). To drill wood or metal material using the drill chuck and chuck adapter (optional accessories), proceed as follows.
  • Page 34 English When driving wood screws (Fig. 10 on page 33) Selecting a suitable driver bit Employ plus-head screws, if possible, since the driver bit easily slips off the heads of minus-head screws. Screw heads or bits will be damaged unless a bit appropriate for the screw diameter is employed to drive in the screws.

  • Page 35: How To Use The Core Bit (For Light Load)

    English HOW TO USE THE CORE BIT (FOR LIGHT LOAD) When boring penetrating large holes use the core bit (for light loads). At that time use with the center pin and the core bit shank provided as optional accessories. Mounting CAUTION Core bit Be sure to turn power OFF and disconnect...

  • Page 36: Lubrication

    Service parts list CAUTION Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the machine to the HiKOKI Authorized Service Center when requesting repair or other maintenance.

  • Page 37: Service Parts List

    English SERVICE PARTS LIST DH24PG2...
  • Page 38 English Item Item Part Name Q’TY Part Name Q’TY 38 SECOND SHAFT FRONT CAP 39 WASHER (C) STOPPER RING 40 CLUTCH SPRING GRIP 41 CLUTCH BALL HOLDER 42 WASHER HOLDER PLATE 43 CHANGE PLATE HOLDER SPRING 44 RECIPROCATING BEARING NAME PLATE 45 FIRST GEAR OIL SEAL 46 BEARING WASHER...
  • Page 39 English Item Part Name Q’TY 74 NOISE SUPPRESSOR 75 HANDLE COVER (C) TAPPING SCREW (W/FLANGE) D4X20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 40 English DH26PB2...
  • Page 41 English Item Item Part Name Q’TY Part Name Q’TY FRONT CAP 38 SECOND SHAFT 39 WASHER (C) STOPPER RING 40 CLUTCH SPRING GRIP BALL HOLDER 41 CLUTCH 42 WASHER HOLDER PLATE HOLDER SPRING 43 CHANGE PLATE 44 RECIPROCATING BEARING NAME PLATE 45 FIRST GEAR OIL SEAL BALL BEARING 6805...
  • Page 42 English Item Part Name Q’TY 74 NOISE SUPPRESSOR 75 HANDLE COVER (A) TAPPING SCREW (W/FLANGE) D4X20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 43 English DH28PBY2...
  • Page 44 English Item Item Part Name Q’TY Part Name Q’TY FRONT CAP 43 CHANGE PLATE 44 RECIPROCATING BEARING STOPPER RING 45 FIRST GEAR GRIP BALL HOLDER 46 BEARING WASHER 47 O-RING D72.2 HOLDER PLATE HOLDER SPRING 48 INNER COVER 49 WEIGHT (A) NAME PLATE OIL SEAL 50 LEAF SPRING...
  • Page 45 English Item Part Name Q’TY TAPPING SCREW (W/FLANGE) D4X20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 48 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99253621 F 发行日期：2018年12月 中国印刷...
