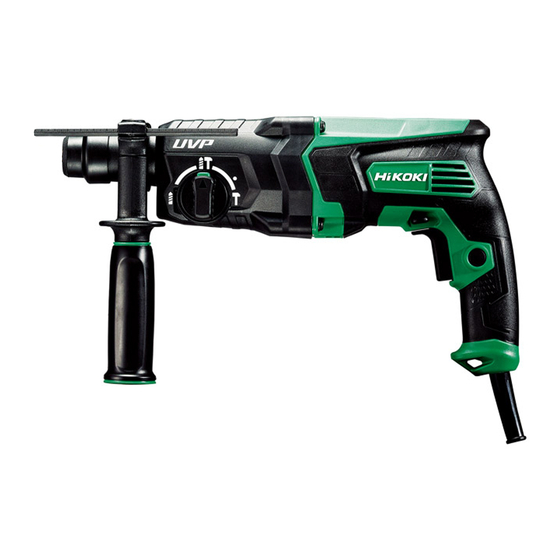

锤钻
Rotary Hammer
DH 24PH2
DH 28PCY2
保留备用
Keep for future reference
使用说明书
Handling instructions
DH 26PC2
•
DH28PCY2

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 24PH2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI DH 24PH2

Summary of Contents for HIKOKI DH 24PH2

  • Page 1 锤钻 Rotary Hammer DH 24PH2 DH 26PC2 • DH 28PCY2 DH28PCY2 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 作业之前.............8 锤钻安全警告...........4 使用方法............10 符号...............4 怎么样使用取心钻具 (轻载用) .....13 规格...............5 润滑..............14 标准附件.............5 维护和检查.............14 选购附件 (分开销售) ........6 维修零部件一览表........16 用途...............8 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...

  • Page 4: 锤钻安全警告

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 锤钻安全警告 1. 请佩戴护耳罩。 暴露在噪声中会引起听力损伤。 2. 如果随工具提供辅助手柄，请使用。 操作失手会引起人身伤害。 3. 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面 来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操 作者受到电击。 4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 5. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电 缆或导管。 6. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 7. 佩戴防尘口罩 不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的...

  • Page 5: 标准附件

    中文 规格 型式 DH24PH2 DH26PC2 DH28PCY2 电压 220 V 输入功率 730 W 830 W 850 W 空载转速 0 － 1050 /min 0 － 1100 /min 满载冲击率 0 － 3950 /min 0 － 4300 /min 能力∶ 混凝土 3.4 － 24 mm 3.4 －...

  • Page 6: 选购附件 (分开销售)

    中文 选购附件 (分开销售) 用具 转接器 ⦁ 在混凝土或瓷砖上钻孔 用于面朝上的作业 钻头 集尘器 集尘器 (B) ⦁ 钻锚孔 锥柄转接器 扁销 钻头 (锥柄) ⦁ 大孔钻 钻心轴 引导盘 中央销 钻心 ⦁ 化学锚栓的螺栓固定作业 化学锚栓转接器 六角套筒 ⦁ 锚栓安装 锚栓安装转接器 ⦁ 粉碎作业 尖钻头 (圆形) ⦁ 开槽和修边 切割钻 錾子 ⦁ 开槽器具 开槽凿...
  • Page 7 中文 ● 在混凝土或瓷砖上钻孔 SDS-plus 钻头 SDS-plus 钻头 外径 全长 有效长度 外径 全长 有效长度 160 mm 85 mm 16.0 mm 4.0 mm 110 mm 50 mm 260 mm 186 mm 110 mm 50 mm 16.5 mm 160 mm 85 mm 5.0 mm 160 mm 100 mm 160 mm...

  • Page 8: 作业之前

    中文 ● 使用挡块 松开翼形螺栓，然后将挡块插入 侧把手上的安装孔内。 W 1/4” W 5/16” W 3/8” 用途 旋钻与锤钻 单纯旋钻 ○ 钻开锚栓孔 ○ 对钢材或木材钻孔 ○ 对混凝土钻孔 (与选购附件匹配使用) ○ 对瓷砖钻孔 ○ 旋紧机械螺丝、木螺丝 (与选购附件匹配使用) 单纯锤钻 ○ 轻凿混凝土、开槽和修边。 作业之前 1. 电源 确认所使用的电源与工具铭牌上标示的规格是否相符。 2. 电源开关 确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具 将出其不意地立刻转动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足够、装合适的延伸线缆，并 且要尽可能地短些。...
  • Page 9 中文 (4) 拆下工具时，首先请按箭头所示方向 将夹卡完全拉出，然后将钻头从夹 卡上拉下。( 图 2) 5. 安装集尘杯和集尘器 (B) (选购附件) (图 3、图 4) 使用锤钻进行头上工作时，请装上 夹卡 集尘杯和集尘器 (B)，以减少灰尘的 图 2 掉下，便於操作。 ○ 集尘杯的安装方法 请按照图 3 所示方法，将集尘杯装 集尘杯 在钻头上使用。 使用粗径钻头时，请用本工具将集尘 杯的中心孔开大。 ○ 集尘器 (B) 的安装方法 使用集尘器 (B) 时，请将集尘器 (B) 与夹卡上的槽对准后插入，使集尘器 (B)覆盖钻头的顶端 (图 4)。 图...

  • Page 10: 使用方法

    中文 6. 确认钻头的旋转方向 (图 5) 按下按键的 R (右) 侧可使钻头沿顺时针方 按钮 向 (前视) 旋转；按下按键的 L (左) 侧可 使钻头沿逆时针方向旋转。 图 5 使用方法 注意！ 在进行钻头及各种零部件的安装、拆卸，中断作业时及作业之后，为防止发 生意外事故，请务必关闭开关，从插座拔出插头。 1. 开关的操作 钻头的转速可以靠改变触发开关的拉动量来控制。轻拉触发开关，转速低 ； 稍用力拉开关，转速增高。拉动触发开关后再按下停止销的话，便可进行连 续作业。若想关掉触发开关，请再次拉动触发开关，以使停止销松开并使触 发开关回到其起始位置。 然而，倒转时只能将触发开关拉出一半，旋转速度为正常旋转时的约一半。 另外，倒转时不能使用开关止动器。 2. 旋钻＋锤钻 按 压 按 钮 将 选 择 杆 逆 时 针 方 向 转 到 标 有 按钮...
  • Page 11 中文 3. 旋钻 按压按钮将选择杆顺时针方向转到标 有“ ”号的位置，锤钻就进行单纯旋 钻。(图 8) 用配备的钻头夹盘和夹盘附加器 (选购 附件) 钻木材或金属时，请按下列程序 按钮 选择杆 操作。 图 8 安装钻头夹盘和夹盘附加器∶(图 9) (1) 将钻头夹盘装配在夹盘附加器上。 前帽 夹卡 (2) SDS-plus 长柄与其他配件相同。因此， 钻头夹盘 装配 SDS-plus 长柄时，请参照“安装 工具”的说明。 注意！ ○ 过分用力不仅无助於作业，而且会损坏 夹盘附加器 钻头的刃尖，缩短钻头的寿命。 SDS-plus 长柄部 ○ 从钻孔中抽出钻头时，锤钻可能会折 图...
  • Page 12 中文 (2) 旋木螺丝 ○ 在旋木螺丝之前，在木板上开适当的先导孔，然后把钻头放入螺丝头部的槽 内，缓缓地将螺丝旋进孔内。 ○ 低速转动锤钻一会儿直到木螺丝被旋进木板一部分，然后更紧地握住触发开 关以便得到最佳旋转力。 注意！ 在为木螺丝准备先导孔时，应特别注意木板的硬度。如果孔极小或极浅，用 较大的力将螺丝旋进孔的话，有时会损坏木螺丝的螺纹。 6. 只锤钻 按压按钮，将选择杆转至“ ”标记处，锤钻能以 单纯锤钻模式工作。(图 11) (1) 安装工具（尖钻，冷錾等） 。 (2) 按下按钮，将选择杆调整至“ ”标记和“ ”标 标记间的“ ”标记处（图 12)。 松 开 旋 钮 ， 转 动 工 具 ， 将 其 调 整 至 所 需 位 置 按钮...

  • Page 13: 怎么样使用取心钻具 (轻载用)

    中文 8. 钻头 (锥柄) 和锥柄附加器的使用 (1) 把锥柄附加器安装在锤钻上。(图 15) (2) 把钻头 (锤柄) 安装在锤柄附加器上。(图 15) (3) 接通开关，按预定深度钻开一个孔口。 (4) 拆 卸 钻 头 时 ， 可 将 制 销 插 入 锥 柄 附 加 器 的 缝 隙 ， 把 钻 头 放 在 台 座 上 ， 用 锥 子 敲 打 制 销 头 部。(图...

  • Page 14: 维护和检查

    中文 2. 怎么样进行钻孔 (图 20) (1) 把插头插接於电源插座。 (2) 中间销里装有弹簧。垂直推压於墙壁或地 板，使取心钻具尖端成为与之全面接触的 状态，然后开动钻机。 (3) 钻到大约 5 mm 深度，钻孔位置即可确定。 这时候，可存从取心钻具拆下中间销和导 板。 图 20 注意！ ○ 拆除中间销和导板时，应先切断开关，并从 电源插座拆下插头。 ○ 过分用力不仅无助於作业，而且会损坏钻头 的刀尖，缩短锤钻的寿命。 取心钻柄 3. 拆卸 (图 21) 亦可从锤钻拆下取心钻柄，然后拿稳取心钻 具，用锤子强力锤击取心钻柄二至三次，让 图 21 螺纹部松开，把取心钻具拆下。 润滑 本锤钻具有全气密结构，该结构可以起到防尘及防止润滑油漏液的作用。 因此，可长时间使用锤钻且无需更换润滑油。为了保持机器的使用寿命，请在 每次更换炭刷时更换润滑油。...
  • Page 15 中文 4. 检查炭刷 为了保证长期的安全使用以及避免触电事故的发生，本工具的炭刷检查与更 换只能由HiKOKI授权的维修中心进行。 5. 更换电源线 如需更换电源线，请联系制造商代理商，以免发生危险。 6. 维修零部件一览表 注意！ HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 需要维修或其他养护服务时，将此零部件一览表与锤钻一并呈交给HiKOKI公 司授权的维修中心，将有助于维修或养护工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。...

  • Page 16: 维修零部件一览表

    中文 维修零部件一览表 DH24PH2...
  • Page 17 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 O 型环 前帽 止动环 36 柱塞 37 柱塞销 夹卡 滚珠固定器 38 柱塞垫圈 39 锁定板 固定盘 固定器弹簧 40 第二轴齿轮 41 离合器弹簧 铭牌 油封 42 离合器 43 清洗机 滚珠轴承 6805 44 转换板（C） 10 推钮...
  • Page 18 中文 项目 零件名称 数量 号 自攻螺钉（附法兰） D5X35 72 电缆 73 电缆护套 D8.8 74 线夹 自攻螺丝（附法兰） D4X16 76 噪声抑制器 77 摇柄罩 (C) 自攻螺丝（附法兰） D4X20 501 外箱 502 侧把手 503 深度尺...
  • Page 19 中文 DH26PC2...
  • Page 20 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 O 型环 前帽 止动环 36 柱塞 夹卡 37 柱塞销 滚珠固定器 38 柱塞垫圈 39 锁定板 固定盘 40 第二轴齿轮 固定器弹簧 41 离合器弹簧 铭牌 42 离合器 油封 滚珠轴承 6805 43 清洗机 10 推钮 44 转换板（C）...
  • Page 21 中文 项目 零件名称 数量 号 自攻螺钉（附法兰） D5X35 72 电缆 73 电缆护套 D8.8 74 线夹 自攻螺丝（附法兰） D4X16 76 噪声抑制器 77 摇柄罩 (A) 自攻螺丝（附法兰） D4X20 501 外箱 502 侧把手 503 深度尺...
  • Page 22 中文 DH28PCY2...
  • Page 23 中文 项目 项目 零件名称 数量 零件名称 数量 号 号 35 O 型环 前帽 36 柱塞 止动环 37 柱塞销 夹卡 38 柱塞垫圈 滚珠固定器 39 锁定板 固定盘 固定器弹簧 40 第二轴齿轮 41 离合器弹簧 铭牌 油封 42 离合器 43 清洗机 滚珠轴承 6805 44 转换板（C） 10 推钮...
  • Page 24 中文 项目 零件名称 数量 号 67 外壳（B） 68 刷架 69 炭刷 70 炭刷 ( 自停式 ) 71 电感总成（棕色） 74 电感总成（蓝色） 75 推钮 76 开关 自攻螺钉（附法兰） D5X35 78 电缆 79 电缆护套 D8.8 80 线夹 自攻螺丝（附法兰） D4X16 82 噪声抑制器 83 摇柄罩 (B) 自攻螺丝（附法兰）...

  • Page 25: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........25 ROTARY HAMMER SAFETY WARNINGS ..........27 SYMBOL ....................... 28 SPECIFICATIONS ..................28 STANDARD ACCESSORIES ............... 28 OPTIONAL ACCESSORIES (sold separately)..........29 APPLICATIONS .................... 31 PRIOR TO OPERATION ................31 HOW TO USE ....................33 HOW TO USE THE CORE BIT (FOR LIGHT LOAD) ........
  • Page 26 English Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

  • Page 27: Rotary Hammer Safety Warnings

    English Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. d) Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

  • Page 28: Symbol

    English Wear a dust mask. Do not inhale the harmful dusts generated in drilling or chiseling operation. The dust can endanger the health of yourself and bystanders. SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use.

  • Page 29: Optional Accessories (Sold Separately)

    English OPTIONAL ACCESSORIES (sold separately) Tool Adapters ⦁ Drilling holes in concrete or tile Use on jobs facing upwards Drill bit Dust cup Dust collector (B) ⦁ Drilling anchor holes Taper shank Cotter adapter Drill bit (Taper shank) ⦁ Large hole boring Core bit shank Guide plate Center pin Core bit...
  • Page 30 English ⦁ Drilling holes in concrete or tile SDS-plus Drill bit Outer dia. Overall length Eff ective length SDS-plus Drill bit 16.5 mm 160 mm 85 mm Outer dia. Overall length Eff ective length 160 mm 85 mm 4.0 mm 110 mm 50 mm 17.0 mm...

  • Page 31: Applications

    English ⦁ Anchor setting Anchor setting adapter Anchor size W 1/4” W 5/16” W 3/8” APPLICATIONS Rotation and hammering function Rotation only function Drilling anchor holes Drilling in steel or wood ○ ○ Drilling holes in concrete (with optional accessories) ○...
  • Page 32 English To remove the tool, fully pull the grip in the direction of the arrow and pull out the tool (Fig. 2). Installation of dust cup or dust collector (B) (Optional accessories) (Fig. 3, Fig. 4) When using a rotary hammer for upward drilling operations attach a dust cup or dust Grip collector (B) to collect dust or particles for...

  • Page 33: How To Use

    English Confi rm the direction of bit rotation (Fig. 5) The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the push button. Push button The L-side of the push button is pushed to turn the bit counterclockwise.
  • Page 34 English Rotation only This rotary hammer can be set to rotation only mode by pressing the push button and turning the change lever to the mark (Fig. 8). To drill wood or metal material using the drill chuck and chuck adapter (optional accessories), proceed Push button as follows.
  • Page 35 English When driving wood screws (Fig. 10 on page 34) Selecting a suitable driver bit Employ plus-head screws, if possible, since the driver bit easily slips off the heads of minus-head screws. Screw heads or bits will be damaged unless a bit appropriate for the screw diameter is employed to drive in the screws.

  • Page 36: How To Use The Core Bit (For Light Load)

    English Adjust the depth gauge position according Drill bit to the depth of the hole and tighten the side handle securely. How to use the drill bit (taper shank) and Taper Front cap Grip the taper shank adapter shank Mount the taper shank adapter to the rotary adapter hammer (Fig.

  • Page 37: Lubrication

    English How to bore (Fig. 20) Connect the plug to the power source. A spring is installed in the center pin. Push it lightly to the wall or the fl oor straight. Connect the core bit tip fl ush to the surface and start operating.

  • Page 38: Maintenance And Inspection

    Service parts list CAUTION Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the machine to the HiKOKI Authorized Service Center when requesting repair or other maintenance.

  • Page 39: Service Parts List

    English SERVICE PARTS LIST DH24PH2...
  • Page 40 English Item Item Part Name Q’TY Part Name Q’TY 38 PISTON WASHER FRONT CAP 39 LOCK PLATE STOPPER RING 40 SECOND PINION GRIP 41 CLUTCH SPRING BALL HOLDER 42 CLUTCH HOLDER PLATE 43 WASHER HOLDER SPRING 44 CHANGE PLATE (C) NAME PLATE 45 SECOND SHAFT OIL SEAL...
  • Page 41 English Item Part Name Q’TY TAPPING SCREW (W/FLANGE) D4X16 76 NOISE SUPPRESSOR 77 HANDLE COVER (C) TAPPING SCREW (W/FLANGE) D4X20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 42 English DH26PC2...
  • Page 43 English Item Item Part Name Q’TY Part Name Q’TY 38 PISTON WASHER FRONT CAP STOPPER RING 39 LOCK PLATE 40 SECOND PINION GRIP BALL HOLDER 41 CLUTCH SPRING 42 CLUTCH HOLDER PLATE 43 WASHER HOLDER SPRING NAME PLATE 44 CHANGE PLATE (C) 45 SECOND SHAFT OIL SEAL BALL BEARING 6805...
  • Page 44 English Item Part Name Q’TY TAPPING SCREW (W/FLANGE) D4X16 76 NOISE SUPPRESSOR 77 HANDLE COVER (A) TAPPING SCREW (W/FLANGE) D4X20 501 CASE 502 SIDE HANDLE 503 DEPTH GAUGE...
  • Page 45 English DH28PCY2...
  • Page 46 English Item Item Part Name Q’TY Part Name Q’TY 38 PISTON WASHER FRONT CAP 39 LOCK PLATE STOPPER RING 40 SECOND PINION GRIP 41 CLUTCH SPRING BALL HOLDER 42 CLUTCH HOLDER PLATE 43 WASHER HOLDER SPRING 44 CHANGE PLATE (C) NAME PLATE 45 SECOND SHAFT OIL SEAL...
  • Page 47 English Item Part Name Q’TY 74 CHOKE COIL (BLUE) 75 PUSHING BUTTON 76 SWITCH TAPPING SCREW (W/FLANGE) D5X35 78 CORD 79 CORD ARMOR D8.8 80 CORD CLIP TAPPING SCREW (W/FLANGE) D4X16 82 NOISE SUPPRESSOR 83 HANDLE COVER (B) TAPPING SCREW (W/FLANGE) D4X20 501 CASE 502 SIDE HANDLE...
  • Page 48 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99253521 F 发行日期：2018年12月 中国印刷...
