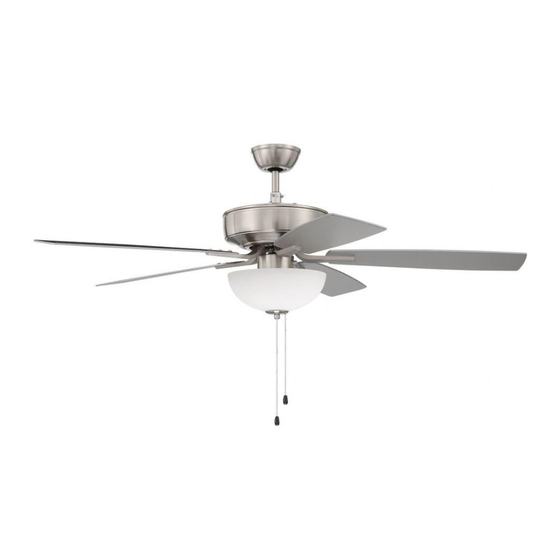

Craftmade Pro Plus Installation Manual

52” with light kit

Hide thumbs Also See for Pro Plus:

Installation manual (10 pages)

Table of Contents

Available languages

Quick Links

Download this manual

Pro Plus 52" with Light Kit

Installation Guide

For models:

P101

P104

P114

P211

E192641

net weight of fans: 19.71 lb (8.94 kg)--P101

18.74 lb (8.5 kg)--P104

18.52 lb (8.4 kg)--P114

16.2 lb (7.35 kg)--P211

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Pro Plus and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Pro Plus

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Pro Plus 52” with Light Kit Installation Guide For models: Table of Contents: P101 Safety Tips. pg. 2 P104 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 P114 Installation Preparation. pg. 4 P211 Hanging Bracket Installation.
Page 2: Safety Tips
(2) this LED light kit must accept any interference received, including interference that may cause undesired operation. Distributed by: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs. Check against parts inventory that all parts have been included.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, inches ensure that the hanging location allows the 7 feet (76cm) blades a clearance of 7 feet (2.13m) from the (2.13m) floor and 30in. (76cm) from any wall or obstruction.
Page 5: Fan Assembly. Pgs
stop pin 5. Fan Assembly. set screw Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging ball hanging ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram 1.] diagram 1 Loosen yoke set screws and nuts at top of motor...
Page 6: Wiring
5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with hanging bracket tab two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging ball slot hanging bracket.
Page 7: Canopy Assembly
7. Canopy Assembly. hanging bracket Locate 2 screws on underside of hanging bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging screw bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging canopy bracket and push up.
Page 8: Light Kit Assembly, 1-Light Options
*For Models P101 and P211, follow instructions on this page. *For Models P104 and P114, proceed to instructions on page 19. 9. Light Kit Assembly, 1-light Options. motor housing Remove 3 screws from switch housing cap (at top of light kit fitter). Locate BLUE (or BLACK) and WHITE wires in switch housing labeled FOR LIGHT KIT CONNECTION.
Page 9: Light Kit Assembly, 4-Light Options
*For Models P104 and P114, follow instructions on this page. 10. Light Kit Assembly, 4-light Options. motor housing Remove 3 screws from top of light kit fitter. Locate BLUE (or BLACK) and WHITE wires in switch housing labeled FOR LIGHT KIT CONNECTION.
Page 10: Testing Your Fan
11. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from circuit box and light switch (if applicable). Test fan speeds with the pull chain on the switch housing. Start at the OFF position (no blade movement).
Page 11: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check wall switch to fan. Return fan, shipping prepaid, to Craftmade. We will repair 2. Verify that reverse switch is set completely in or ship you a replacement fan, and we will pay the return either direction.
Page 12 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Pro Plus 52” con juego de luz Guía de instalación Para modelos: Índice de materias: P101 Sugerencias de seguridad. Pág. 2 P104 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 P114 Preparación para la instalación.
Page 13 (2) este juego de luz LED tiene que aceptar cualquier interferencia recibida, inclusive interferencia que puede producir un funcionamiento indeseado. Distribuido por: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir.
Page 14 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 15 3. Preparación para la instalación. borde del aspa 76cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el ventilador le 2,13m pulg.) permite un espacio libre de 2,13m (7 pies) entre las (7 pies) puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 16 5. Ensamblaje del ventilador. perno de tope tornillo Quitar la bola que sirve para colgar del tubo provisto de fijación aflojando el tornillo de fijación de la bola que sirve para colgar. Bajar la bola que sirve para colgar y sacar bola que el perno de tope y luego quitar la bola que sirve para sirve para...
Page 17 5. Ensamblaje del ventilador. (cont.) Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo por la abertura del soporte de montaje y dejar que se detenga la bola en el soporte parte saliente del de montaje.
Page 18 7. Colocación de la cubierta decorativa. Localizar los 2 tornillos en la parte inferior del soporte de soporte de montaje y quitar el tornillo que está montaje localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo.
Page 19 *Para los Modelo P101 y P211, seguir las instrucciones de esta página. *Para los Modelos P104 y P114, favor de pasar a las instrucciones de la página 10. 9. Instalación del juego de luz, opciones de 1 sola luz. Quitar los 3 tornillos de la cubierta de la caja de bastidor del motor encendido (en la parte superior del conectador para el juego de luz).
Page 20 *Para los Modelos P104 y P114, seguir las instrucciones de esta página. 10. Instalación del juego de luz, opciones de 4 luces. Quitar los 3 tornillos del conectador para el bastidor del motor juego de luz. Localizar los cables AZUL (o NEGRO) y BLANCO en la caja de encendido con etiqueta que diga "FOR LIGHT CONNECTION"...
Page 21 11. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica). Verificar las velocidades del ventilador con la cadena de encendido en la caja de encendido.
Page 22 Soluciones: debido a defectos en los materiales o trabajo manual. 1. Inspeccionar el interruptor de pared del Comunicarse con el Servicio al cliente de CRAFTMADE al ventilador. 1-800-486-4892 para acordar el reenvío del ventilador. 2. Verificar que el interruptor de reversa del Devolver el ventilador, con los gastos de envío prepagados,...
