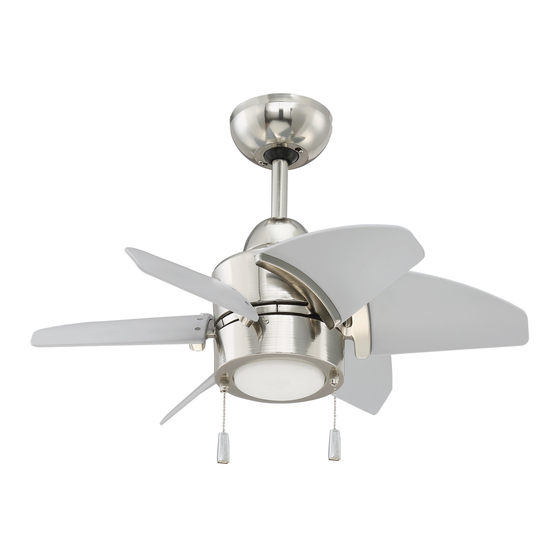

Propel

Installation Guide

For Model:

PPL24

LISTED FOR

DAMP LOCATION

net weight of fan: 12.98 lb (5.9 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Propel PPL24 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Propel PPL24

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Propel Installation Guide For Model: PPL24 Table of Contents: Safety Tips. pg. 2 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 Installation Preparation. pg. 4 Hanging Bracket Installation. pg. 4 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS. CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, inches (76cm) 7 feet ensure that the hanging location allows the (2.13m) blades a clearance of 7 feet (2.13m) from the floor and 30in. (76cm) from any wall or 8ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Remove hanging ball pin and clip. Lower hanging ball and remove stop pin. Then slide hanging ball off downrod. [Refer to diagram 1.] clip diagram 1 Loosen yoke set screws and nut at top of motor...
Page 6: Wiring
5. Fan Assembly. (cont.) wood ceiling joist safety cable loop With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Canopy Assembly
7. Canopy Assembly. Locate 2 screws on underside of hanging hanging bracket and remove screw closest to the open bracket end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging bracket and push up.
Page 8: Light Kit Assembly
9. Light Kit Assembly. Remove 1 screw from motor plate on motor underside of motor housing and partially housing loosen the other 2 screws. Align slotted holes in center of fitter plate with loosened screws in motor plate, allowing male plug from motor housing to come through hole in middle of fitter plate.
Page 9: Testing Your Fan
10. Testing Your Fan. It is recommended that you test fan before motor housing finalizing installation. Restore power from circuit box and light switch (if applicable). Test fan speeds with the pull chain labeled FAN. Start at the OFF position (no blade movement).
Page 10: Troubleshooting
Service at 1-800-486-4892 to arrange for return of fan. 1. Check power to wall switch. Return fan, shipping prepaid, to Craftmade. We will repair 2. Verify that reverse switch is set completely in or ship you a replacement fan, and we will pay the return shipping cost.
Page 11 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Propel Guía de instalación Para modelo: PPL24 Índice de materias: Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 Preparación para la instalación. Pág. 4 Instalación del soporte de montaje. Pág. 4 Ensamblaje del ventilador.
Page 12 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 13 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 14 3. Preparación para la instalación. borde del aspa 76cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el 2,13m pulg.) ventilador le permite un espacio libre de 2,13m (7 pies) (7 pies) entre las puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 15 5. Ensamblaje del ventilador. perno de tope tornillo de fijación Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve bola que sirve para colgar. Quitar el perno y la clavija. Bajar la bola para colgar que sirve para colgar y sacar el perno de tope y luego quitar la bola que sirve para colgar deslizándola.
Page 16 5. Ensamblaje del ventilador. (cont.) viga de madera Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. bucle del cable Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo de seguridad por la abertura del soporte de montaje y dejar que se detenga la bola que sirve para colgar en el soporte de montaje.
Page 17 7. Colocación de la cubierta decorativa. Localizar los 2 tornillos en la parte inferior del soporte de montaje y quitar el tornillo que está soporte de montaje localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo.
Page 18 9. Instalación del juego de luz. Quitar 1 tornillo de la placa del motor en el bastidor lado inferior del bastidor del motor y aflojar del motor parcialmente los otros 2 tornillos. Alinear los agujeros con ranura en la placa de conexión con los tornillos aflojados en la placa del motor, dejando que el enchufe macho del bastidor del motor pase por el agujero de en medio de la...
Page 19 10. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba bastidor antes de terminar la instalación. Regresar la del motor corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica).
Page 20 Problema: El ventilador no funciona. debido a defectos en los materiales o trabajo manual. Soluciones: Comunicarse con el Servicio al cliente de CRAFTMADE al 1. Inspeccionar el interruptor de pared del 1-800-486-4892 para acordar el reenvío del ventilador. ventilador.
