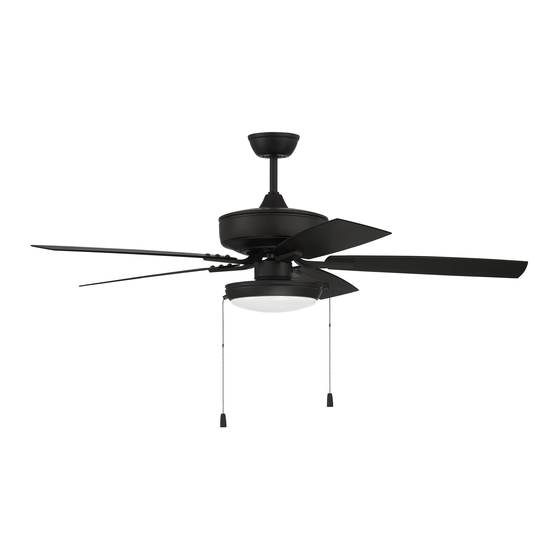

Outdoor Pro Plus 52"

Installation Guide

For model:

OP52

LISTED

For

Wet Location

E192641

net weight of fan: 15.76 lb (7.15 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Pro Plus 52 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Pro Plus 52

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Outdoor Pro Plus 52” Installation Guide For model: OP52 Table of Contents: Safety Tips. pg. 2 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 Installation Preparation. pg. 4 Hanging Bracket Installation. pg. 4 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, inches ensure that the hanging location allows the 7 feet (76cm) blades a clearance of 7 feet (2.13m) from the (2.13m) oor and 30in. (76cm) from any wall or obstruction.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. Remove hanging ball from downrod provided by stop pin loosening set screw on hanging ball. Lower set screw hanging ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to diagram hanging ball Loosen yoke set screws and nuts at top of motor diagram 1 housing.
Page 6 5. Fan Assembly. (cont.) Thread wires through hanging ball and then slide hanging ball over downrod--the top of the weatherproof downrod should be noted as having a set screw hanging hole; use this hole when setting the set screw. ball cover Insert stop pin into top of downrod and raise electrical wiring hanging ball.
Page 7: Wiring
6. Wiring. WARNING: Turn off circuit breakers to current fixture from breaker panel and be sure switch is turned to the OFF position. white supply wire ground CAUTION: Be sure outlet box is properly (green or bare) black supply wire grounded or that a ground wire (GREEN or Bare) is present.
Page 8: Canopy Assembly
7. Canopy Assembly. hanging bracket Locate 2 screws on underside of hanging bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging screw bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging canopy bracket and push up.
Page 9: Testing Your Fan
9. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from circuit box and light switch (if applicable). Test fan speeds with the pull chain. Start at the OFF motor position (no blade movement). First pull will set housing the fan to HI.
Page 10: Troubleshooting
Contact Craftmade Customer Solutions: Service at 1-800-486-4892 to arrange for return of fan. Return fan, shipping prepaid, to Craftmade. We will repair 1. Check wall switch to fan. or ship you a replacement fan, and we will pay the return 2.
Page 11 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Outdoor Pro Plus 52” Guía de instalación Para modelo: OP52 Índice de materias: Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 Preparación para la instalación. Pág. 4 Instalación del soporte de montaje.
Page 12 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 13 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 14 3. Preparación para la instalación. borde del aspa 76cm Para prevenir daño corporal y otros daños, estar seguro de que el lugar en donde va a colgar el 2,13m pulg.) ventilador le permite un espacio libre de 2,13m (7 pies) (7 pies) entre las puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 15 5. Ensamblaje del ventilador. perno de tope tornillo Quitar la bola que sirve para colgar del tubo de fijación provisto a ojando el tornillo de fijación de la bola bola que que sirve para colgar. Bajar la bola que sirve para sirve para colgar y sacar el perno de tope y luego quitar la colgar...
Page 16 5. Ensamblaje del ventilador. (cont.) Pasar los cables por la bola que sirve para colgar; luego deslizar la bola que sirve para colgar sobre el tubo--la cubierta a prueba de la intemperie para la parte de arriba del tubo debe tener el agujero para el bola que sirve para tornillo de fijación en ese extremo;...
Page 17 6. Instalación eléctrica. ADVERTENCIA: apagar los cortacircuitos en el panel de electricidad que suplen corriente a la caja de salida y asegurarse de que el interruptor de luz esté APAGADO. alambre conductor blanco toma de tierra (verde o pelada) PRECAUCIÓN: asegurarse de que la caja de salida alambre conductor negro esté...
Page 18 7. Colocación de la cubierta decorativa. soporte de Localizar los 2 tornillos en la parte inferior del montaje soporte de montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. A ojar parcialmente el otro tornillo.
Page 19 9. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica). Verificar las velocidades del ventilador con la cadena de encendido.
Page 20 Problema: el ventilador no funciona. debido a defectos en los materiales o trabajo manual. Soluciones: Comunicarse con el Servicio al cliente de CRAFTMADE al 1. Inspeccionar el interruptor de pared del 1-800-486-4892 para acordar el reenvío del ventilador. Devolver el ventilador, con los gastos de envío ventilador.
