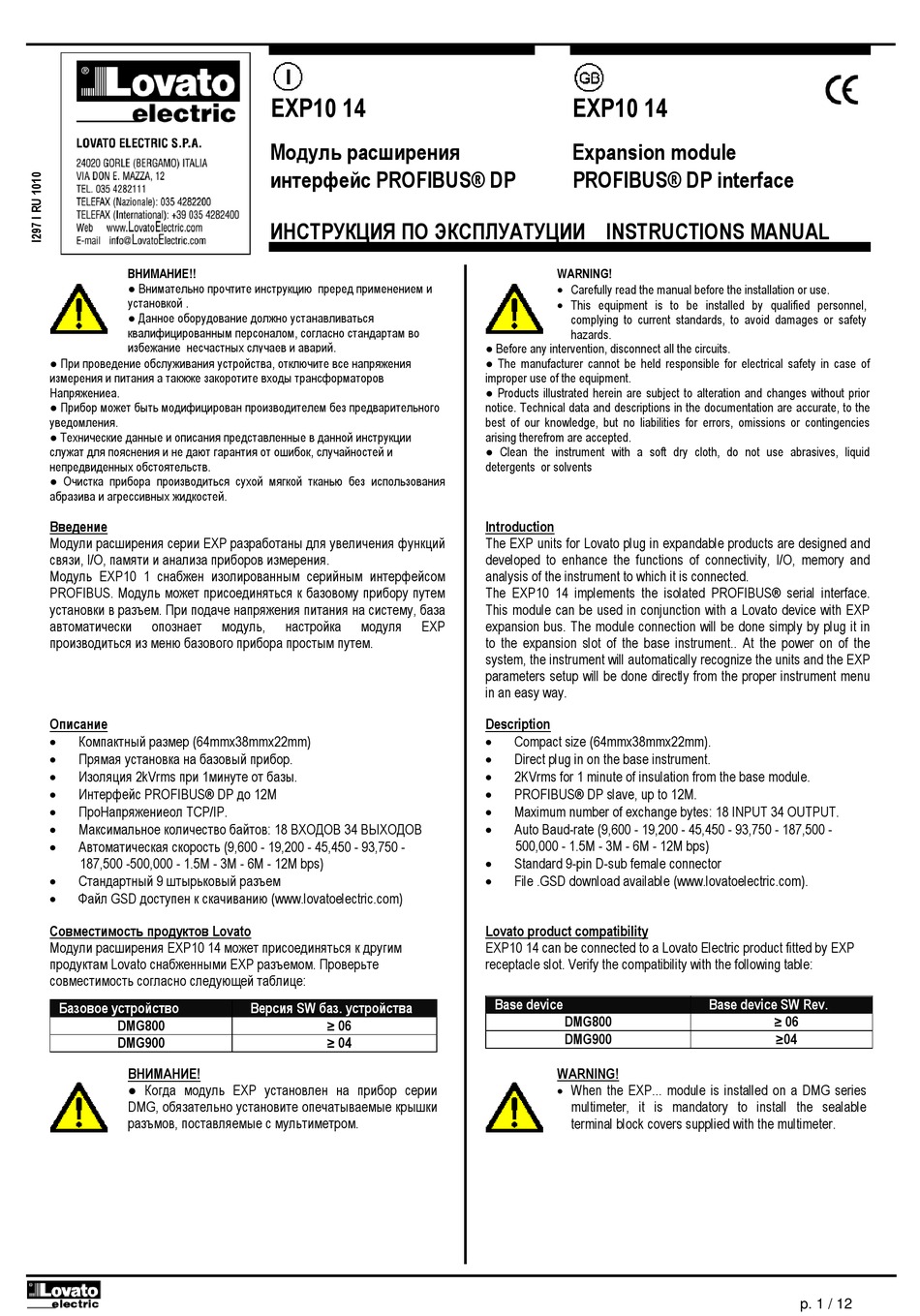

ВНИМАНИЕ!!
● Внимательно прочтите инструкцию преред применением и
установкой .
● Данное оборудование должно устанавливаться
квалифицированным персоналом, согласно стандартам во
избежание несчастных случаев и аварий.
● При проведение обслуживания устройства, отключите все напряжения
измерения и питания а такжже закоротите входы трансформаторов
Напряжениеа.
● Прибор может быть модифицирован производителем без предварительного
уведомления.
● Технические данные и описания представленные в данной инструкции
служат для пояснения и не дают гарантия от ошибок, случайностей и
непредвиденных обстоятельств.
● Очистка прибора производиться сухой мягкой тканью без использования
абразива и агрессивных жидкостей.
Введение
Модули расширения серии EXP разработаны для увеличения функций
связи, I/O, памяти и анализа приборов измерения.
Модуль EXP10 1 снабжен изолированным серийным интерфейсом
PROFIBUS. Модуль может присоединяться к базовому прибору путем
установки в разъем. При подаче напряжения питания на систему, база
автоматически опознает модуль,
производиться из меню базового прибора простым путем.
Описание

Компактный размер (64mmx38mmx22mm)

Прямая установка на базовый прибор.

Изоляция 2kVrms при 1минуте от базы.

Интерфейс PROFIBUS® DP до 12М

ПроНапряжениеол TCP/IP.

Максимальное количество байтов: 18 ВХОДОВ 34 ВЫХОДОВ

Автоматическая скорость (9,600 - 19,200 - 45,450 - 93,750 -
187,500 -500,000 - 1.5M - 3M - 6M - 12M bps)

Стандартный 9 штырьковый разъем

Файл GSD доступен к скачиванию (www.lovatoelectric.com)
Совместимость продуктов Lovato
Модули расширения EXP10 14 может присоединяться к другим
продуктам Lovato снабженными EXP разъемом. Проверьте
совместимость согласно следующей таблице:
Базовое устройство
DMG800
DMG900
ВНИМАНИЕ!
● Когда модуль EXP установлен на прибор серии
DMG, обязательно установите опечатываемые крышки
разъмов, поставляемые с мультиметром.
EXP10 14
Модуль расширения
интерфейс PROFIBUS® DP
ИНСТРУКЦИЯ ПО ЭКСПЛУАТУЦИИ INSTRUCTIONS MANUAL
настройка модуля EXP
Версия SW баз. устройства
≥ 06
≥ 04
EXP10 14
Expansion module
PROFIBUS® DP interface
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Before any intervention, disconnect all the circuits.
● The manufacturer cannot be held responsible for electrical safety in case of
improper use of the equipment.
● Products illustrated herein are subject to alteration and changes without prior
notice. Technical data and descriptions in the documentation are accurate, to the
best of our knowledge, but no liabilities for errors, omissions or contingencies
arising therefrom are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.

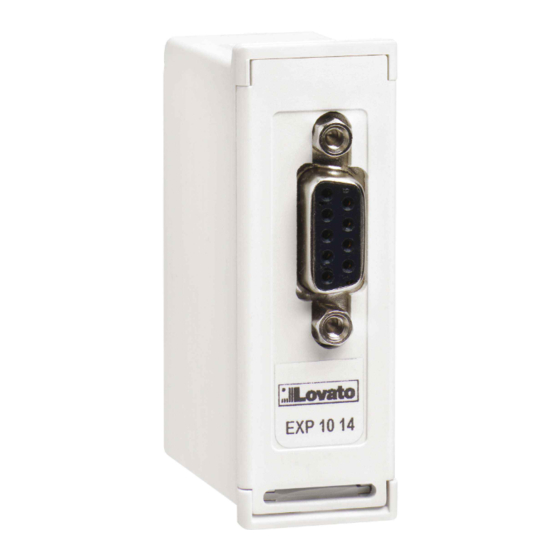

The EXP10 14 implements the isolated PROFIBUS® serial interface.
This module can be used in conjunction with a Lovato device with EXP
expansion bus. The module connection will be done simply by plug it in
to the expansion slot of the base instrument.. At the power on of the
system, the instrument will automatically recognize the units and the EXP
parameters setup will be done directly from the proper instrument menu
in an easy way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

2KVrms for 1 minute of insulation from the base module.

PROFIBUS® DP slave, up to 12M.

Maximum number of exchange bytes: 18 INPUT 34 OUTPUT.

Auto Baud-rate (9,600 - 19,200 - 45,450 - 93,750 - 187,500 -
500,000 - 1.5M - 3M - 6M - 12M bps)

Standard 9-pin D-sub female connector

File .GSD download available (www.lovatoelectric.com).
Lovato product compatibility
EXP10 14 can be connected to a Lovato Electric product fitted by EXP
receptacle slot. Verify the compatibility with the following table:
Base device
DMG800
DMG900
WARNING!
 When the EXP... module is installed on a DMG series
multimeter, it is mandatory to install the sealable
terminal block covers supplied with the multimeter
Base device SW Rev.
≥ 06
≥04
.
p. 1 / 12
