LOVATO ELECTRIC EXP10 16 Instruction Manual

LOVATO ELECTRIC S.P.A.
24020 GORLE (BERGAMO) ITALIA
VIA DON E. MAZZA, 12
TEL. 035 4282111
FAX (Nazionale): 035 4282200
FAX (International): +39 035 4282400
L E
E-mail info@ ovato lectric.com
L E
Web www. ovato lectric.com
WARNING!
– Carefully read the manual before the installation or use.
– This equipment is to be installed by qualified personnel, complying to current standards, to avoid
damages or safety hazards.
– Before any service work on the device, disconnect all the circuits.
– The manufacturer cannot be held responsible for electrical safety in case of
improper use of the equipment.
– Products illustrated herein are subject to alteration and changes without prior notice. Technical data
and descriptions in the documentation are accurate, to the best of our knowledge, but no liabilities for
errors, omissions or contingencies arising therefrom are accepted.
– Clean the instrument with a soft dry cloth, do not use abrasive products, liquid detergents or solvents.
INTRODUCTION

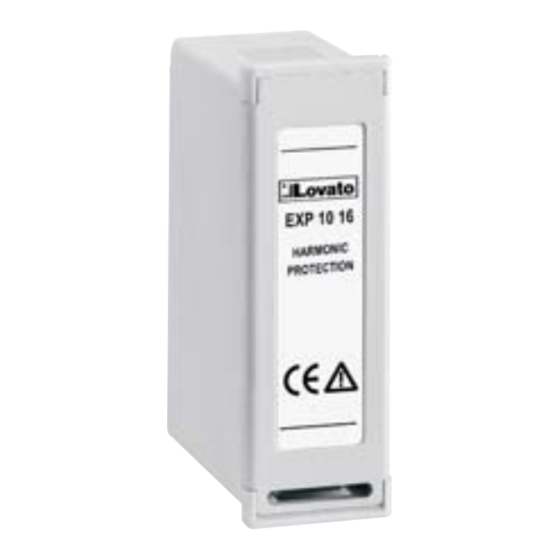

EXP... expansion modules are designed and developed to enhance the functions of connectivity, I/O,
memory and analysis of the instrument to which it is connected.
The EXP10 16 includes 2 inputs for temperature measurement by NTC sensors and 2 for current
measurement.
The module connection will be done simply by plugging it in to the expansion slot of the base device.
Which will automatically recognise.
The EXP... parameters setup is done directly from the base device menu in an easy way.
DESCRIPTION
– Compact size
– Direct plug in on the base device
– 2 current input 1 or 5A~
– 2 isolated temperature measurement inputs (4kVrms for 1 minute from the base module)
LOVATO PRODUCTS COMPATIBILITY
EXP10 16 can be connected to a Lovato Electric product fitted with EXP receptacle slot. Verify the
compatibility with the following table:
Base device
DCRG8

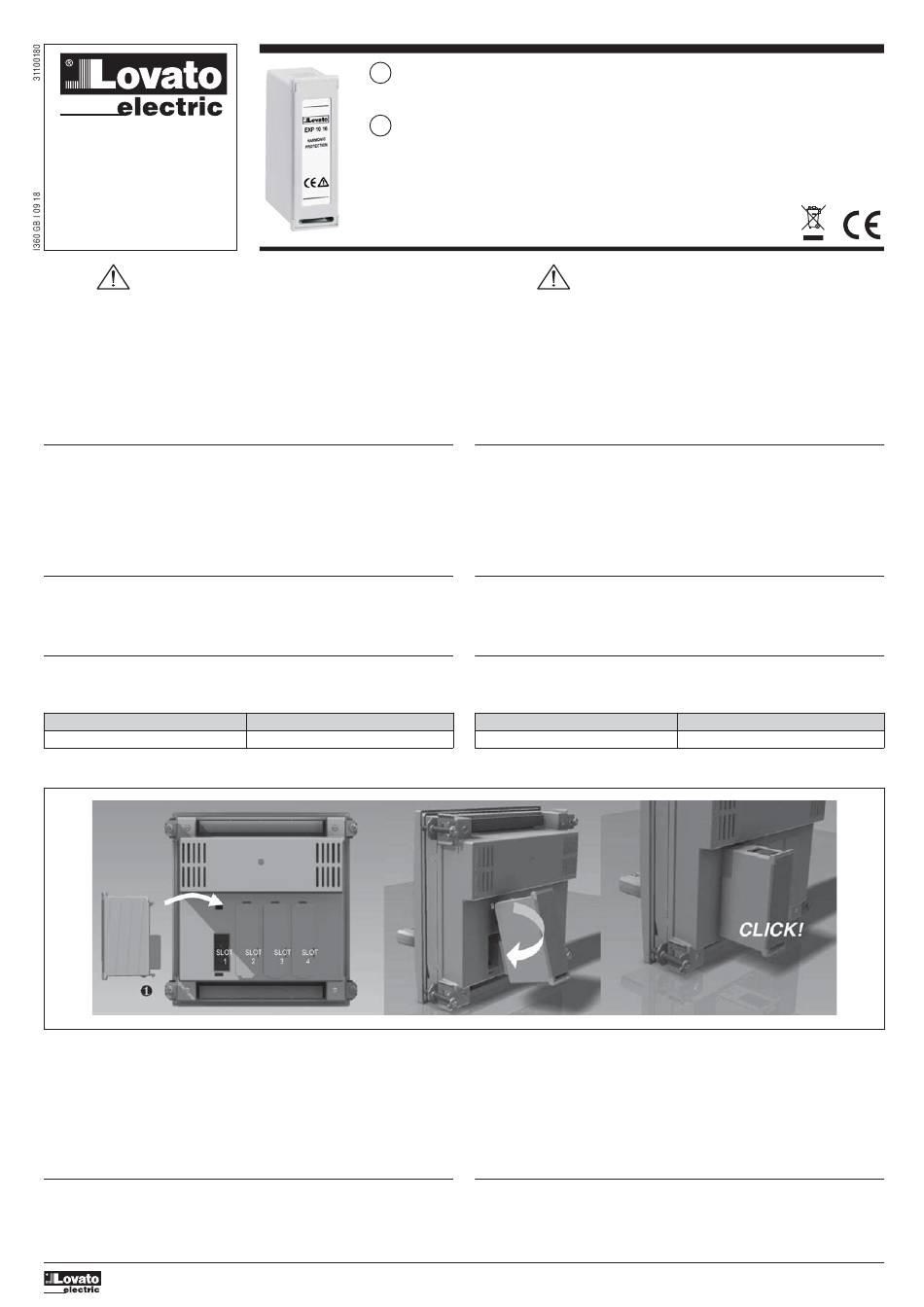

MODULE CONNECTION PROCEDURE
1. Remove any dangerous voltage.
2. Remove the terminal block.
3. Remove the expansion slot cover of the Lovato product at the position in which the module will be
plugged in.
4. Insert the EXP10 16 as illustrated in the above figure.
5. Reposition the terminal block.
6. Power up the system (the base product will automatically recognise the expansion unit).
NOTE: Remove any dangerous voltage and repeat the operations from step 5 to step 2 in reverse order.
‚
Press in the point indicated by the in the figure above in order to remove the module.
MODULE PARAMETER SETUP
For the EXP... parameter configuration, see the manual of the base product to which one intends to
connect it to.
GB EXPANSION MODULE - HARMONIC PROTECTION
Instructions manual
I MODULO DI ESPANSIONE - PROTEZIONI ARMONICHE
Manuale operativo
EXP10 16
Base device firmware Rev.
≥ 02
ATTENZIONE!
– Leggere attentamente il manuale prima dell'utilizzo e l'installazione.
– Questi apparecchi devono essere installati da personale qualificato, nel rispetto delle vigenti
normative impiantistiche, allo scopo di evitare danni a persone o cose.
– Prima di qualsiasi intervento disalimentare tutti i circuiti.
– Il costruttore non si assume responsabilità in merito alla sicurezza elettrica in caso di
utilizzo improprio del dispositivo.
– I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di
evoluzioni o di modifiche. Le descrizioni ed i dati a catalogo non possono pertanto avere
alcun valore contrattuale.
– Pulire lo strumento con panno morbido, non usare prodotti abrasivi, detergenti liquidi o
solventi.
INTRODUZIONE
I moduli di espansione EXP... sono stati progettati e sviluppati per potenziare le funzioni di connettività,
I/O, memorizzazione ed analisi dell'apparecchio base a cui vengono collegati.
In particolare il modulo EXP10 16 include 2 ingressi per misura temperatuta mediante NTC sensori e
2 ingressi misura corrente.
La connessione evverrà semplicemente inserendo il modulo di espansione nell'apparecchio base il quale
ne effettuerà automaticamente il riconoscimento.
L'impostazione dei parametri del modulo viene svolta in modo intuitivo e semplice nel menù di
configurazione presente nel dispositivo principale.
DESCRIZIONE
– Dimensioni compatte.
– Inserimento diretto nello slot di espansione dell'apparecchio.
– 2 ingressi misura corrente 1 o 5A~
– 2 ingressi misura temperatura isolati ( 4kVrms per 1minuto dall'apparecchio base).
COMPATIBILITÀ CON I PRODOTTI LOVATO
Il modulo EXP10 16 può essere abbinato ad un prodotto Lovato Electric provvisto di alloggiamento per
espansione EXP. Verificare la compatibilità secondo la seguente tabella:
Apparecchio base
DCRG8
PROCEDURA DI CONNESSIONE DEL MODULO
1. Rimuovere le tensioni pericolose.
2. Rimuovere la morsettiera estraibile.
3. Rimuovere il tappo di copertura dello slot nel quale si intende inserire il modulo .
4. Inserire l'EXP10 16 come indicato nella figura in alto.
5. Riposizionare la morsettiera estraibile.
6. Alimentare lo strumento principale (verrà riconosciuto il nuovo modulo di espansione).
NOTA: per togliere il modulo, rimuovere ogni tensione pericolosa e ripetere in senso contrario le
operazioni dal punto 5 al punto 2. Premere nel punto indicato con
PROGRAMMAZIONE PARAMETRI
Per la programmazione dei parametri di configurazione del modulo si rimanda al manuale del prodotto
base a cui lo si intende collegare.
Rev. SW apparecchio base
≥ 02
‚
per sganciare il modulo.
1
