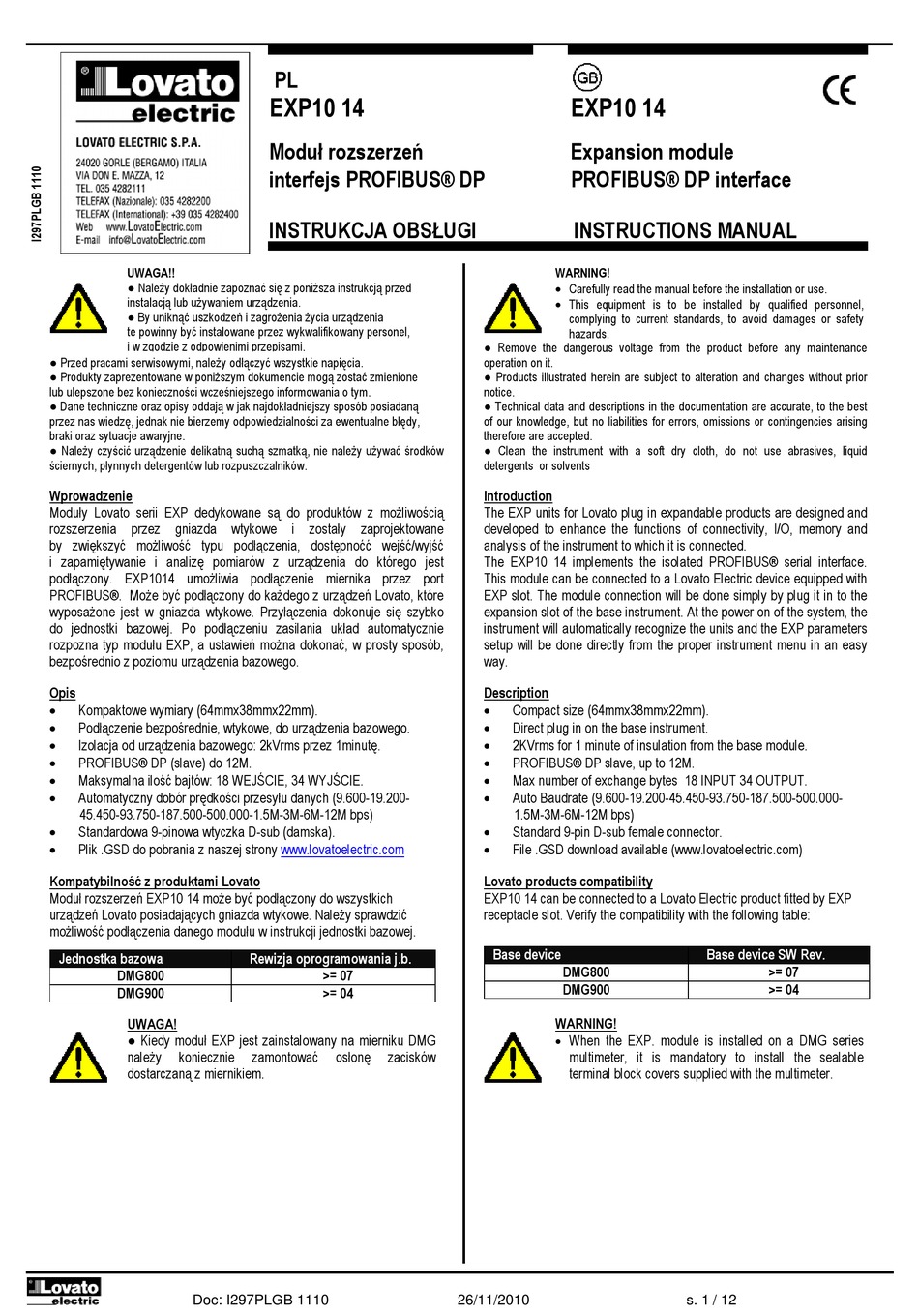

LOVATO ELECTRIC EXP10 14 Instruction Manual

UWAGA!!
● Należy dokładnie zapoznać się z poniższa instrukcją przed
instalacją lub używaniem urządzenia.
● By uniknąć uszkodzeń i zagrożenia życia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, należy odłączyć wszystkie napięcia.
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Wprowadzenie
Moduły Lovato serii EXP dedykowane są do produktów z możliwością
rozszerzenia przez gniazda wtykowe i zostały zaprojektowane
by zwiększyć możliwość typu podłączenia, dostępnoćć wejść/wyjść
i zapamiętywanie i analizę pomiarów z urządzenia do którego jest
podłączony. EXP1014 umożliwia podłączenie miernika przez port
PROFIBUS®. Może być podłączony do każdego z urządzeń Lovato, które
wyposażone jest w gniazda wtykowe. Przyłączenia dokonuje się szybko
do jednostki bazowej. Po podłączeniu zasilania układ automatycznie
rozpozna typ modułu EXP, a ustawień można dokonać, w prosty sposób,
bezpośrednio z poziomu urządzenia bazowego.
Opis

Kompaktowe wymiary (64mmx38mmx22mm).

Podłączenie bezpośrednie, wtykowe, do urządzenia bazowego.

Izolacja od urządzenia bazowego: 2kVrms przez 1minutę.

PROFIBUS® DP (slave) do 12M.

Maksymalna ilość bajtów: 18 WEJŚCIE, 34 WYJŚCIE.

Automatyczny dobór prędkości przesyłu danych (9.600-19.200-
45.450-93.750-187.500-500.000-1.5M-3M-6M-12M bps)

Standardowa 9-pinowa wtyczka D-sub (damska).

Plik .GSD do pobrania z naszej strony
Kompatybilność z produktami Lovato
Moduł rozszerzeń EXP10 14 może być podłączony do wszystkich
urządzeń Lovato posiadających gniazda wtykowe. Należy sprawdzić
możliwość podłączenia danego modułu w instrukcji jednostki bazowej.
Jednostka bazowa
DMG800
DMG900
UWAGA!
● Kiedy moduł EXP jest zainstalowany na mierniku DMG
należy koniecznie
dostarczaną z miernikiem.
Doc: I297PLGB 1110
PL

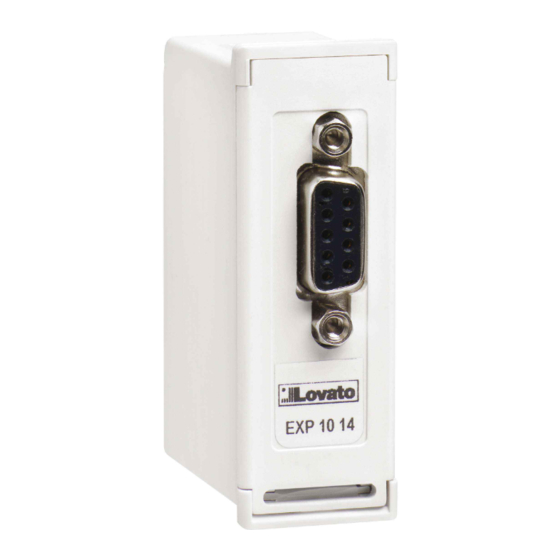

EXP10 14
Moduł rozszerzeń
interfejs PROFIBUS® DP
INSTRUKCJA OBSŁUGI
www.lovatoelectric.com
Rewizja oprogramowania j.b.
>= 07
>= 04
zamontować osłonę zacisków
EXP10 14
Expansion module
PROFIBUS® DP interface
INSTRUCTIONS MANUAL
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefore are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 14 implements the isolated PROFIBUS® serial interface.
This module can be connected to a Lovato Electric device equipped with
EXP slot. The module connection will be done simply by plug it in to the
expansion slot of the base instrument. At the power on of the system, the
instrument will automatically recognize the units and the EXP parameters
setup will be done directly from the proper instrument menu in an easy
way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

2KVrms for 1 minute of insulation from the base module.

PROFIBUS® DP slave, up to 12M.

Max number of exchange bytes 18 INPUT 34 OUTPUT.

Auto Baudrate (9.600-19.200-45.450-93.750-187.500-500.000-
1.5M-3M-6M-12M bps)

Standard 9-pin D-sub female connector.

File .GSD download available (www.lovatoelectric.com)
Lovato products compatibility
EXP10 14 can be connected to a Lovato Electric product fitted by EXP
receptacle slot. Verify the compatibility with the following table:
Base device
DMG800
DMG900
WARNING!
When the EXP. module is installed on a DMG series

multimeter, it is mandatory to install the sealable
terminal block covers supplied with the multimeter
26/11/2010
Base device SW Rev.
>= 07
>= 04
.
s. 1 / 12
