LOVATO ELECTRIC EXP1013 Instruction Manual

ВНИМАНИЕ!!
● Внимательно прочтите инструкцию преред применением и
установкой .
● Данное оборудование должно устанавливаться
квалифицированным персоналом, согласно стандартам во
избежание несчастных случаев и аварий.
● При проведение обслуживания устройства, отключите все напряжения
измерения и питания а такжже закоротите входы трансформаторов тока.
● Прибор может быть модифицирован производителем без предварительного
уведомления.
● Технические данные и описания представленные в данной инструкции
служат для пояснения и не дают гарантия от ошибок, случайностей и
непредвиденных обстоятельств.
● Очистка прибора производиться сухой мягкой тканью без использования
абразива и агрессивных жидкостей.
Оглавление
Введение
Описание
Совместимость продуктов Lovato
Процедура присоединения модуля
Функции LED присоединения RJ45 ETHERNET
Установка параметров
Схемы присоединения
Размеры
Технические характеристики
Введение
Модули расширения серии EXP разработаны для увеличения функций
связи, I/O, памяти и анализа приборов измерения.
Модуль EXP10 1 снабжен изолированным серийным интерфейсом
ETHERNET и может присоединяться к базовому прибору путем
установки в разъем. При подаче напряжения питания на систему, база
автоматически опознает модуль,
производиться из меню базового прибора простым путем.
Описание

Компактный размер (64mmx38mmx22mm)

Прямая установка на базовый прибор.

Изоляция 2kVrms при 1минуте от базы.

Интерфейс ETHERNET 10/100Mbit.

Протокол TCP/IP.

2 режима двухцветных LED для определения режима
присоединения RJ45 ETHERNET.

Автоматическое опознание базовым прибором

EMP конфигурация через меню базового прибора
Совместимость продуктов Lovato
Модули расширения EXP10 10 может присоединяться к другим
продуктам Lovato снабженными EXP разъемом. Проверьте
совместимость согласно следующей таблице:
EXP 10 13
Базовое устройство
DMG800
Процедура присоединения модулей
EXP10 13
Модуль расширения
интерфейс ETHERNET
ИНСТРУКЦИЯ ПО ЭКСПЛУАТУЦИИ INSTRUCTIONS MANUAL
Стр.
1
1
1
2
2
2
3
3
3
настройка модуля EXP
Версия SW баз. устройства
>= 01
EXP10 13
Expansion module
Isolated ETHERNET interface
WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefrom are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Index

Introduction

Description

Lovato products compatibility

Module Connection Procedure
Rj45 Connector Ethernet Led Functions
Module Parameters Setup
Wiring Diagrams
Mechanical Dimensions
Technical Characteristics
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.

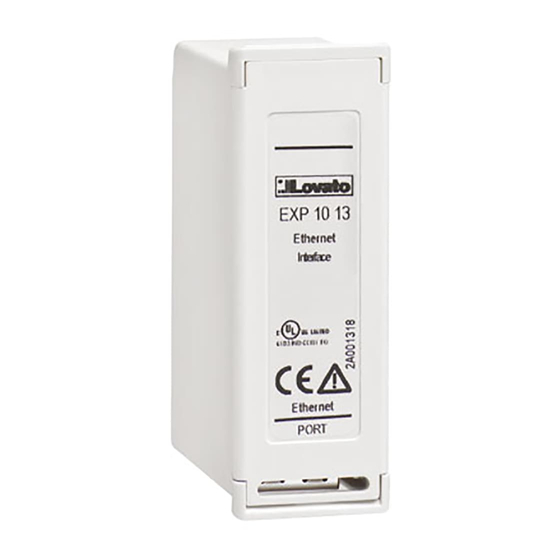

The EXP10 13 implements the isolated ETHERNET serial interface and
its connection will be done simply by plug it in to the expansion slot of the
base instrument. At the power on of the system, the instrument will
automatically recognize the units and the EXP parameters setup will be
done directly from the proper instrument menu in an easy way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

2KVrms for 1 minute of insulation from the base module.

10/100 Mbps ETHERNET .

TCP/IP protocol.

2 status duble-color LED on the RJ45 connector for the
ETHERNET status.

Automatically recognition by the instrument to which is connected

EXP configuration from the proper instrument menu.
Lovato products compatibility
EXP10 13 expansion unit can be connected to a Lovato product fitted by
EXP plug in receptacle slot. Verify the compatibility with the following
table:
EXP 10 13
Base device
DMG800
Module connection procedure
Page
1
1
1
2
2
2
3
3
3
Base device SW Rev.
>= 01
p. 1 / 3
