LOVATO ELECTRIC EXP10 13 Instruction Manual

UWAGA!!
● NaleŜy dokładnie zapoznać się z poniŜsza instrukcją przed
instalacją lub uŜywaniem urządzenia.
● By uniknąć uszkodzęń i zagroŜenia Ŝycia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, naleŜy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika
prądowego.
● Produkty zaprezentowane w poniŜszym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● NaleŜy czyścić urządzenie delikatną suchą szmatką, nie naleŜy uŜywać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Kompatybilność z produktami Lovato
Procedura podłączenia modułu
Funkcje wskaźników LED łącznika RJ45 ETHERNET
Ustawianie parametrów modułu
Schematy podłączeń
Wymiary mechaniczne
Charakterystyka techniczna
Wprowadzenie
Moduły EXP dedykowane są do produktów z moŜliwością rozszerzenia
przez gniazda wtykowe i zostały zaprojektowane by zwiększyć moŜliwość
typu podłączenia, dostępność
i analizę pomiarów z urządzenia do którego jest podłączony. EXP1013
umoŜliwia podłączenie miernika przez port ETHERNET i moŜe być
podłączony do kaŜdego z urządzeń Lovato, które wyposaŜone jest
w gniazda wtykowe. Przyłączenia dokonuje się szybko do jednostki
bazowej. Po podłączeniu zasilania układ automatycznie rozpozna typ
modułu EXP.
Opis
Wymiary kompaktowe (64mmx38mmx22mm)
•
MontaŜ wtykowy do jednostki bazowej.
•
Izolacja od jednostki bazowej 2KVrms przez 1 minutę.
•
10/100 Mbps ETHERNET.
•
Protokoły TCP/IP.
•
Dwukolorowa dioda LED (2 statusy) na łączniki RJ45 do sygnalizacji
•
statusu ETHERNET.
Automatyczne rozpoznanie przez urządzenie do którego jest
•
podłączony.
Ustawianie parametrów EXP przez menu urządzenia.
•
Kompatybilność z produktami Lovato
Moduł rozszerzeń EXP10 13 moŜe być podłączony do wszystkich
urządzeń Lovato posiadających gniazda wtykowe. NaleŜy sprawdzić
moŜliwość podłączenia danego modułu w tabeli poniŜej:
Doc: 1MHIT100D0508_EXP1013
PL
EXP10 13
Moduł rozszerzeń
Izolowany port ETHERNET
INSTRUKCJA OBSŁUGI
Strona
1
1
1
2
2
2
2
2
2
wejść/wyjść i zapamiętywanie
EXP10 13

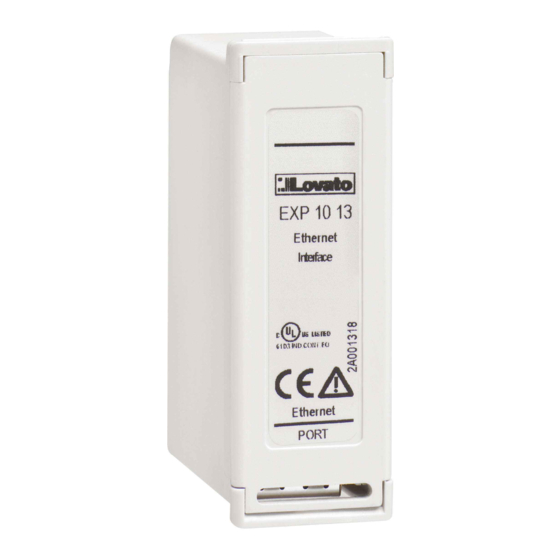

Expansion module
Isolated ETHERNET interface
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefrom are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Index
Introduction
Description
Lovato products compatibility
Module connection procedure
RJ45 connector ETHERNET LED functions
Module parameters setup
Wiring diagrams
Mechanical dimensions
Technical characteristics
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 13 implements the isolated ETHERNET serial interface and
its connection will be done simply by plug it in to the expansion slot of the
base instrument. At the power on of the system, the instrument will
automatically recognize the units and the EXP parameters setup will be
done directly from the proper instrument menu in an easy way.
Description
Compact size (64mmx38mmx22mm).
•
Direct plug in on the base instrument.
•
2KVrms for 1 minute of insulation from the base module.
•
10/100 Mbps ETHERNET .
•
TCP/IP protocol.
•
2 status duble-color LED on the RJ45 connector for the
•
ETHERNET status.
Automatically recognition by the instrument to which is connected
•
EXP configuration from the proper instrument menu.
•
Lovato products compatibility
EXP10 13 expansion unit can be connected to a Lovato product fitted by
EXP plug in receptacle slot. Verify the compatibility with the following
table:
02/11/2009
Page
1
1
1
2
2
2
2
2
2
p. 1 / 3
