UWAGA!!
● NaleŜy dokładnie zapoznać się z poniŜsza instrukcją przed
instalacją lub uŜywaniem urządzenia.
● By uniknąć uszkodzęń i zagroŜenia Ŝycia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, naleŜy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika
prądowego.
● Produkty zaprezentowane w poniŜszym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● W układzie naleŜy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● NaleŜy umieszczać urządzenie w obudowie lub szafie o minimalnym stopniu
ochrony IP40.
● NaleŜy czyścić urządzenie delikatną suchą szmatką, nie naleŜy uŜywać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Kompatybilność z produktami Lovato
Procedura podłączenia modułu
Instalacja sterowników USB
Ustawianie parametrów
Schemat podłączeń
Wymiary mechaniczne
Charakterystyka techniczna
Wprowadzenie
Moduły EXP dedykowane są do produktów z moŜliwością rozszerzenia
przez gniazda wtykowe i zostały zaprojektowane by zwiększyć moŜliwość
typu podłączenia, dostępnoćć
oraz analizę pomiarów z urządzenia do którego jest podłączony. EXP1010
umoŜliwia podłączenie miernika przez izolowany port USB i moŜe być
podłączony do kaŜdego z urządzeń Lovato, które wyposaŜone jest
w gniazda wtykowe. Przyłączenia dokonuje się szybko do jednostki
bazowej. Po podłączeniu zasilania układ automatycznie rozpozna typ
modułu EXP.
Opis
Wymiary kompaktowe (64mmx38mmx22mm)
•
MontaŜ wtykowy do jednostki bazowej.
•
Izolacja od jednostki bazowej 4KVrms przez 1 minutę.
•
Wirtualny port COM dla interfejsu USB.
•
Automatyczne rozpoznanie przez urządzenie do którego jest
•
podłączony.
Ustawianie parametrów EXP przez menu urządzenia.
•
Kompatybilność z produktami Lovato
Moduł rozszerzeń EXP10 10 moŜe być podłączony do wszystkich
urządzeń Lovato posiadających gniazda wtykowe. NaleŜy sprawdzić
moŜliwość podłączenia danego modułu w poniŜszej tabeli.
Doc: I293PLGB1109_EXP1010
PL
EXP10 10
Moduł rozszerzeń
Izolowany port USB
INSTRUKCJA OBSŁUGI
Strona
1
1
1
2
2
4
4
5
5
wejść/wyjść i zapamiętywanie
EXP10 10
Expansion module
Isolated USB interface
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefore are not accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP40 degree
protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Index
Introduction
Description
Lovato products compatibility
Module connection procedure
US driver installation
Module parameters setup
Wiring diagrams
Mechanical dimensions
Technical characteristics
Introduction

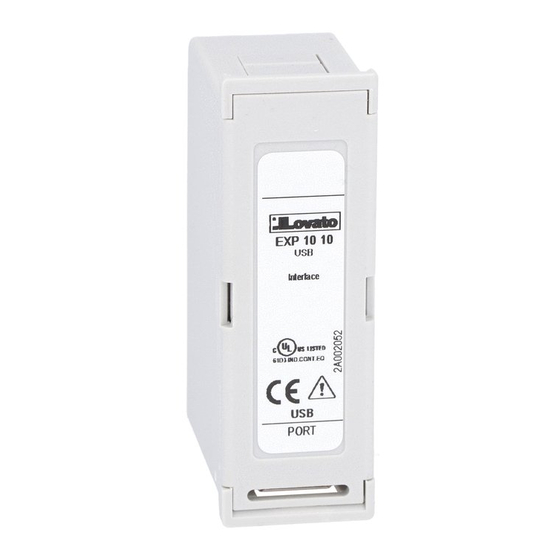

The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 10 implements the isolated USB serial interface and its
connection will be done simply by plug it in to the expansion slot of the
base instrument. At the power on of the system, the instrument will
automatically recognize the units and the EXP parameters setup will be
done directly from the proper instrument menu in an easy way.
Description
Compact size (64mmx38mmx22mm).
•
Direct plug in on the base instrument.
•
4KVrms for 1 minute of insulation from the base module.
•
Virtual COM port USB serial interface.
•
Automatically recognition by the instrument to which it is connected
•
EXP configuration from the proper instrument menu.
•
Lovato products compatibility
EXP10 10 expansion unit can be connected to a Lovato product fitted by
EXP plug in receptacle slot. Verify the compatibility with the following
table:
02/11/2009
Page
1
1
1
2
2
4
4
5
5
