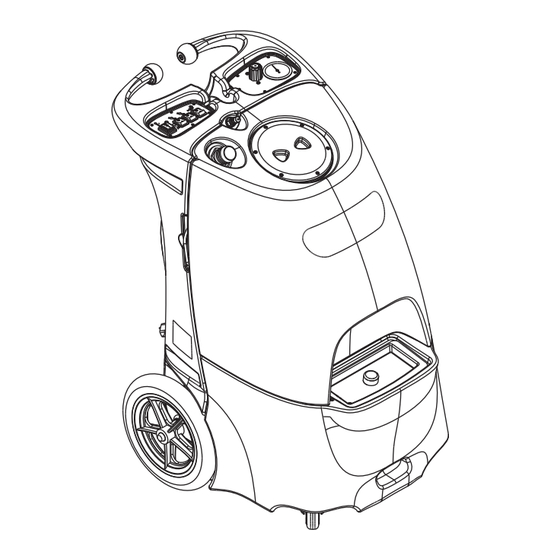

Carpet extractor
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ET700 500H
Instructions For Use - Original Instructions
Instrucciones de uso
Mode d' emploi
Models: 56113179
A-English
B-Español
C-Français
4/2015 FORM NO. 56091169 REV A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ET700 500H and is the answer not in the manual?

Questions and answers

Summary of Contents for Advance acoustic ET700 500H

  • Page 1 ET700 500H Instructions For Use - Original Instructions Instrucciones de uso Mode d’ emploi Models: 56113179 A-English B-Español C-Français 4/2015 FORM NO. 56091169 REV A...
  • Page 2: Table Of Contents

    Preparing the Machine for Use ............ A-9 Operating the Machine ............ A-10 – A-11 After Use After Using the Machine ............... A-12 Maintenance Maintenance Schedule ..............A-12 Power Cord Maintenance ............. A-12 Troubleshooting ................A-13 Technical Specifi cations ............... A-13 ET700 500H - 56091169 4/2015...
  • Page 3: Introduction

    Products in such environments. The Manufacturer disclaims any responsibility to advise purchasers of any specifi c requirements that may be applicable to the use of the Products in such environments. 4/2015 56091169 - ET700 500H...
  • Page 4 Water that has fl own through backfl ow preventers is considered to be non-potable. • Do not use the machine if a supply cord or important parts of the machine are damaged, e.g. safety devices, high pressure hoses, trigger gun. ET700 500H - 56091169 4/2015...
  • Page 5: Grounding Instructions

    • If an extension cord is used, the plug and socket must be of watertight construction. • Inadequate extension cords can be dangerous. Adapter Adapter Metal Screw Grounded Outlet Tab for Grounding Screw Grounding Pin Grounded Outlet Box FIGURE 3 FIGURE 2 FIGURE 1 PLEASE NOTE: FOR NORTH AMERICA ONLY 4/2015 56091169 - ET700 500H...
  • Page 6: Know Your Machine

    A - ENGLISH INSTRUCTIONS FOR USE KNOW YOUR MACHINE Solution Hose Quick Disconnect Solution Tank Fill Opening Vacuum Hose Barb Drain Hose Handles Roller Balls Wheel Castor Solution Filter 10 Recovery Tank Shutoff Float ET700 500H - 56091169 4/2015...
  • Page 7 13 Wand Storage Clip 14 Pressure Adjustment Knob 15 Pressure Gauge 16 Pressure Relief Valve 17 Cord Retainer Straps (four) 18 Hour Meter (Optional) 19 Wand Retainer Bracket 20 Pigtail Power Cords 21 Hose Hangers (two) 4/2015 56091169 - ET700 500H...
  • Page 8: Know Your Switch Plate

    The circuit breaker in the wall panel can trip if both cords are on the same circuit. Heat Switch - This three position switch controls the water temperature. Position (I) is low temperature, Position (O) is OFF and Position (II) is high temperature. ET700 500H - 56091169 4/2015...
  • Page 9: Preparing The Machine For Use

    Never use water above 130º F/54º C in the solution tank. CAUTION! Use low-sudsing, liquid detergents designed for carpet extraction. 4/2015 56091169 - ET700 500H...
  • Page 10 Recovery Tank Drain Hose (4) into its side storage location, then remove the plug (hold the end of the hose above the water level in the tank to avoid sudden, uncontrolled fl ow of waste water). Follow the instructions in the After Using the Machine section of this manual. A-10 ET700 500H - 56091169 4/2015...
  • Page 11: Operating The Machine

    INSTRUCTIONS FOR USE ENGLISH - A OPERATING THE MACHINE 4/2015 56091169 - ET700 500H A-11...
  • Page 12: After Using The Machine

    Once a week (or more often if necessary), check the power cords for cracked or damaged insulation, exposed wires in the cord or plug, and damaged or missing ground pin. Repair or replace damaged cord or plug immediately. A-12 ET700 500H - 56091169 4/2015...
  • Page 13: Troubleshooting

    Protection Class (electrical) Class 1 Sound Pressure Level 68.7 dB LpA, 3 dB KpA (IEC 60704-2-1) Total Weight 110 lbs. (49.8 kg) Solution Tank Capacity 12 gal (45.5 L) Recovery Tank Capacity 10 gal (37.8 L) 4/2015 56091169 - ET700 500H A-13...
  • Page 14 Después de la utilización de la máquina ........B-12 Mantenimiento Programa de mantenimiento ............B-12 Mantenimiento del cable de alimentación ........B-12 Localización de averías ..............B-13 Especifi caciones técnicas ............. B-13 SECCIÓN II Lista de pieza .............. 39 ET700 500H - 56091169 4/2015...
  • Page 15: Introducción

    Es la responsabilidad del comprador conocer y cumplir con todas las leyes y reglamentaciones relacionadas con el uso de estos Productos en tales entornos. El Fabricante niega toda responsabilidad de informar a los compradores sobre requisitos específi cos que pueden regir el uso de los Productos en tales entornos. 4/2015 56091169 - ET700 500H...
  • Page 16 El agua que pasó por dispositivos de prevención de contracorriente se considera no potable. • No utilice la máquina si un cable de alimentación o partes importantes de la máquina están dañados, por ejemplo dispositivos de seguridad, tubos de alta presión, pistola de accionamiento. ET700 500H - 56091169 4/2015...
  • Page 17 Receptáculo con Toma a Tierra Lengüeta Para el Tornillo de Toma a Tierra Caja del Receptáculo con Toma a Tierra Conexión a Tierra FIGURA 2 FIGURA 3 FIGURA 1 ATENCIÓN : PARA AMÉRICA DE NORTE SOLAMENTE. 4/2015 56091169 - ET700 500H...
  • Page 18: Conozca Su Máquina

    Desconexión rápida del tubo de la solución Abertura de llenado del depósito de solución Lengüeta del tubo de aspiración Tubo de drenaje Manijas Bolas de rodillo Rueda Rueda pivotante Filtro de la solución 10 Flotador de cierre del depósito de recuperación ET700 500H - 56091169 4/2015...
  • Page 19 15 Manómetro 16 Válvula de disminución de presión 17 Correas de retén del cable (cuatro) 18 Cronómetro (opcional) 19 Soporte de retén de la varilla 20 Cables de alimentación en espiral 21 Soportes para tubo (dos) 4/2015 56091169 - ET700 500H...
  • Page 20: Conozca Su Placa De Interruptores

    El disyuntor de la pared se puede desconectar si ambos cables están en el mismo circuito. Interruptor del calefactor – Este interruptor de tres posiciones controla la temperatura del agua. La posición (I) es de temperatura baja, la posición (O) es apagado, y la posición (II) es de temperatura alta. ET700 500H - 56091169 4/2015...
  • Page 21: Preparación De La Máquina Para Su Utilización

    Nunca use agua a una temperatura superior a 130º F/54º C en el depósito de solución. ¡PRECAUCIÓN! Utilice detergentes líquidos de bajo poder espumante diseñados para la succión de moquetas. 4/2015 56091169 - ET700 500H...
  • Page 22 (sostenga el extremo del tubo por encima del nivel de agua para evitar el fl ujo súbito e incontrolado de agua residual). Siga las instrucciones de la sección Después de la utilización de la máquina de este manual. B-10 ET700 500H - 56091169 4/2015...
  • Page 23: Manejo De La Máquina

    INSTRUCCIONES DE USO ESPAÑOL - B MANEJO DE LA MÁQUINA 4/2015 56091169 - ET700 500H B-11...
  • Page 24: Después De La Utilización De La Máquina

    Una vez por semana (o más si fuera necesario), compruebe los cables de alimentación para ver si existen grietas o si el aislamiento está dañado, si hay hilos expuestos en el cable o en el enchufe y si la patilla de tierra está dañada o no está presente. Repare o sustituya el cable o enchufe dañado inmediatamente. B-12 ET700 500H - 56091169 4/2015...
  • Page 25: Localización De Averías

    Nivel de ruido (IEC 60704-2-1) 68.7 dB LpA, 3 dB KpA Peso total 110 lbs. (49.8 kg) Capacidad del depósito de solución 12 gal (45.5 L) Capacidad del depósito de recuperación 10 gal (37.8 L) 4/2015 56091169 - ET700 500H B-13...
  • Page 26 Après utilisation Après utilisation de la machine ............. C-12 Maintenance Calendrier d’entretien ..............C-12 Maintenance du cordon d’alimentation ......... C-12 Dépannage ................... C-13 Spécifi cations techniques ............. C-13 SECTION II - Liste de pièces ............39 ET700 500H - 56091169 4/2015...
  • Page 27: Introduction

    à l’utilisation de ces Produits au sein de tels environnements. Le Fabricant rejette toute responsabilité d’informer les acheteurs concernant des exigences spécifi ques qui peuvent s’appliquer à l’utilisation des Produits dans de tels environnements. 4/2015 56091169 - ET700 500H...
  • Page 28 L’eau qui a traversé des disconnecteurs hydrauliques est considérée comme non potable. • N’utilisez pas la machine si un cordon électrique ou des pièces importantes sont endommagés, ex. dispositifs de sécurité, tuyaux à haute pression, pistolet à gâchette, etc. ET700 500H - 56091169 4/2015...
  • Page 29: Instructions De Mise À La Terre

    Vis Metallique Prise de Terre Patte Pour Vis de Mise a la Terre Socle de Prise de Terre Borne de Terre FIGURE 3 FIGURE 2 FIGURE 1 VEUILLEZ NOTER: CES INSTRUCTIONS CONCERNENT UNIQUEMENT L’AMÉRIQUE DU NORD 4/2015 56091169 - ET700 500H...
  • Page 30: Apprenez À Connaître Votre Machine

    Goulot de remplissage du réservoir de solution Raccord fi leté du tuyau d’aspiration Tuyau de vidange Poignées Billes roulantes Roue Roulette Filtre de solution 10 Système de fermeture à fl otteur du réservoir de récupération ET700 500H - 56091169 4/2015...
  • Page 31 14 Bouton de réglage de la pression 15 Manomètre 16 Clapet de décharge 17 Attaches de retenue des cordons (quatre) 18 Horomètre (optionnel) 19 Support de retenue de la lance 20 Cordons électriques 21 Supports de tuyau (deux) 4/2015 56091169 - ET700 500H...
  • Page 32: Apprenez À Connaître Votre Plaque D'interrupteurs

    Interrupteur de chaleur – Cet interrupteur à trois positions contrôle la température de l’eau. La position (I) correspond à la basse température, la position (O) indique l’arrêt et la position (II) correspond à la haute température. ET700 500H - 56091169 4/2015...
  • Page 33: Préparation De La Machine

    N’utilisez jamais une eau à plus de 54°C pour remplir le réservoir de solution. ATTENTION ! Utilisez des détergents liquides peu moussants, conçus pour le nettoyage des tapis. 4/2015 56091169 - ET700 500H...
  • Page 34 Respectez les instructions de la section Après l’utilisation de la machine du présent manuel. C-10 ET700 500H - 56091169 4/2015...
  • Page 35 MODE D‘ EMPLOI FRANÇAIS - C UTILISATION DE LA MACHINE 4/2015 56091169 - ET700 500H C-11...
  • Page 36: Calendrier D'entretien

    Une fois par semaine (ou plus souvent si nécessaire), vérifi ez les cordons électriques : l’isolation ne présente aucune craquelure ou autre dommage, aucun fi l n’est dénudé dans le cordon ou la prise, et la broche de terre n’est pas endommagée ou absente. Réparez ou remplacez immédiatement le cordon ou la prise endommagés. C-12 ET700 500H - 56091169 4/2015...
  • Page 37: Dépannage

    Niveau de puissance acoustique 68.7 dB LpA, 3 dB KpA (IEC 60704-2-1) Poids total 110 lbs. (49.8 kg) Capacité du réservoir de solution 12 gal (45.5 L) Capacité du réservoir de récupération 10 gal (37.8 L) 4/2015 56091169 - ET700 500H C-13...
  • Page 38 14600 21st Avenue North Plymouth, MN 55447-3408 www.advance-us.com Phone: 800-989-2235 Fax: 800-989-6566 ©2015 Nilfi sk-Advance, Inc. A Nilfi sk-Advance Brand...
