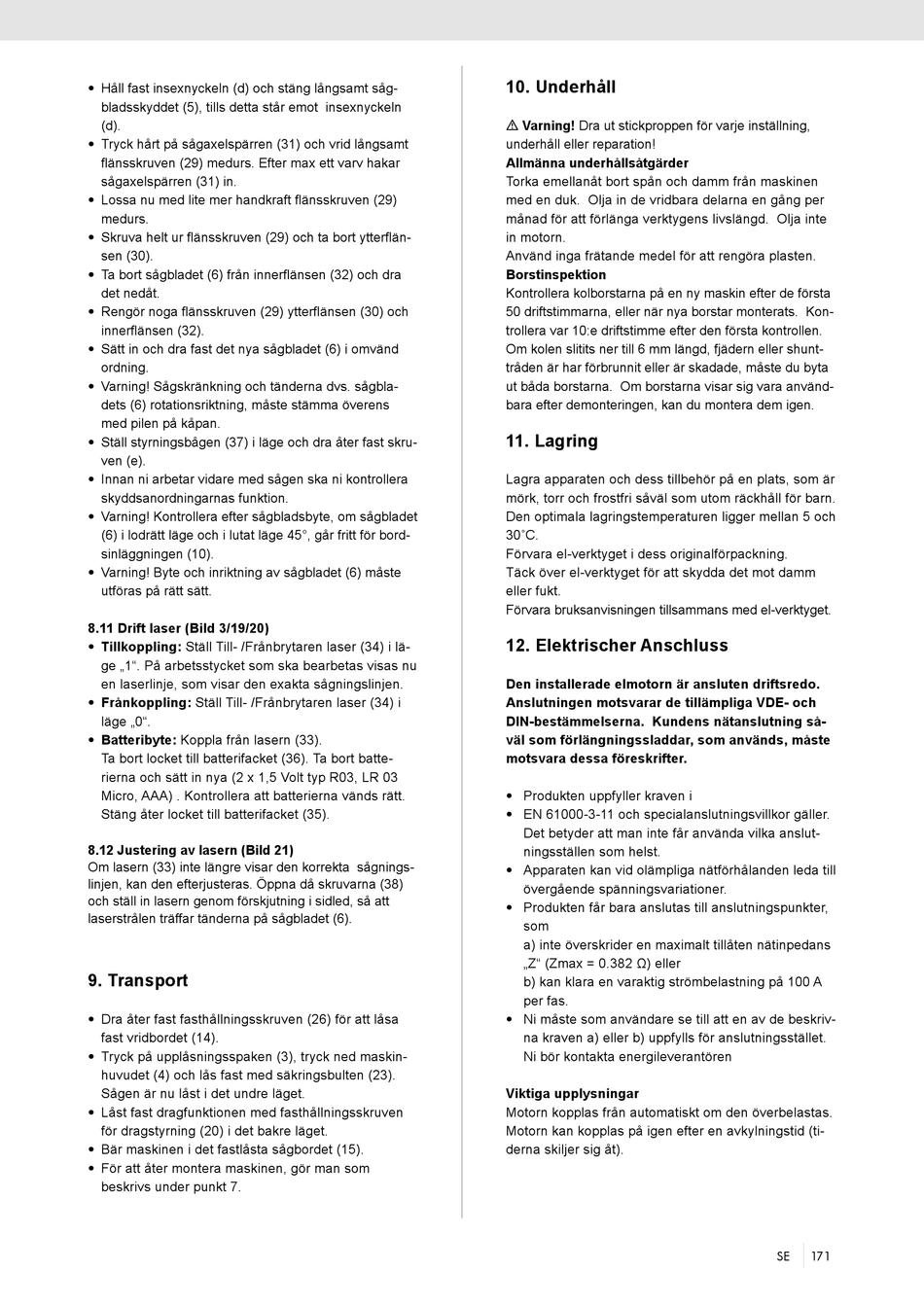

• Håll fast insexnyckeln (d) och stäng långsamt såg-
bladsskyddet (5), tills detta står emot insexnyckeln
(d).
• Tryck hårt på sågaxelspärren (31) och vrid långsamt
flänsskruven (29) medurs. Efter max ett varv hakar
sågaxelspärren (31) in.
• Lossa nu med lite mer handkraft flänsskruven (29)
medurs.
• Skruva helt ur flänsskruven (29) och ta bort ytterflän-
sen (30).
• Ta bort sågbladet (6) från innerflänsen (32) och dra
det nedåt.
• Rengör noga flänsskruven (29) ytterflänsen (30) och
innerflänsen (32).
• Sätt in och dra fast det nya sågbladet (6) i omvänd
ordning.
• Varning! Sågskränkning och tänderna dvs. sågbla-
dets (6) rotationsriktning, måste stämma överens
med pilen på kåpan.
• Ställ styrningsbågen (37) i läge och dra åter fast skru-
ven (e).
• Innan ni arbetar vidare med sågen ska ni kontrollera
skyddsanordningarnas funktion.
• Varning! Kontrollera efter sågbladsbyte, om sågbladet
(6) i lodrätt läge och i lutat läge 45°, går fritt för bord-
sinläggningen (10).
• Varning! Byte och inriktning av sågbladet (6) måste
utföras på rätt sätt.
8.11 Drift laser (Bild 3/19/20)
• Tillkoppling: Ställ Till- /Frånbrytaren laser (34) i lä-
ge „1". På arbetsstycket som ska bearbetas visas nu
en laserlinje, som visar den exakta sågningslinjen.
• Frånkoppling: Ställ Till- /Frånbrytaren laser (34) i
läge „0".
• Batteribyte: Koppla från lasern (33).
Ta bort locket till batterifacket (36). Ta bort batte-
rierna och sätt in nya (2 x 1,5 Volt typ R03, LR 03
Micro, AAA) . Kontrollera att batterierna vänds rätt.
Stäng åter locket till batterifacket (35).
8.12 Justering av lasern (Bild 21)
Om lasern (33) inte längre visar den korrekta sågnings-
linjen, kan den efterjusteras. Öppna då skruvarna (38)
och ställ in lasern genom förskjutning i sidled, så att
laserstrålen träffar tänderna på sågbladet (6).

9. Transport

• Dra åter fast fasthållningsskruven (26) för att låsa
fast vridbordet (14).
• Tryck på upplåsningsspaken (3), tryck ned maskin-
huvudet (4) och lås fast med säkringsbulten (23).
Sågen är nu låst i det undre läget.
• Låst fast dragfunktionen med fasthållningsskruven
för dragstyrning (20) i det bakre läget.
• Bär maskinen i det fastlåsta sågbordet (15).
• För att åter montera maskinen, gör man som
beskrivs under punkt 7.
10. Underhåll
m Varning! Dra ut stickproppen för varje inställning,
underhåll eller reparation!
Allmänna underhållsåtgärder
Torka emellanåt bort spån och damm från maskinen
med en duk. Olja in de vridbara delarna en gång per
månad för att förlänga verktygens livslängd. Olja inte
in motorn.
Använd inga frätande medel för att rengöra plasten.
Borstinspektion
Kontrollera kolborstarna på en ny maskin efter de första
50 driftstimmarna, eller när nya borstar monterats. Kon-
trollera var 10:e driftstimme efter den första kontrollen.
Om kolen slitits ner till 6 mm längd, fjädern eller shunt-
tråden är har förbrunnit eller är skadade, måste du byta
ut båda borstarna. Om borstarna visar sig vara använd-
bara efter demonteringen, kan du montera dem igen.

11. Lagring

Lagra apparaten och dess tillbehör på en plats, som är
mörk, torr och frostfri såväl som utom räckhåll för barn.
Den optimala lagringstemperaturen ligger mellan 5 och
30˚C.
Förvara el-verktyget i dess originalförpackning.
Täck över el-verktyget för att skydda det mot damm
eller fukt.
Förvara bruksanvisningen tillsammans med el-verktyget.
12. Elektrischer Anschluss
Den installerade elmotorn är ansluten driftsredo.
Anslutningen motsvarar de tillämpliga VDE- och
DIN-bestämmelserna. Kundens nätanslutning så-
väl som förlängningssladdar, som används, måste
motsvara dessa föreskrifter.
• Produkten uppfyller kraven i
• EN 61000-3-11 och specialanslutningsvillkor gäller.
Det betyder att man inte får använda vilka anslut-
ningsställen som helst.
• Apparaten kan vid olämpliga nätförhålanden leda till
övergående spänningsvariationer.
• Produkten får bara anslutas till anslutningspunkter,
som
a) inte överskrider en maximalt tillåten nätinpedans
„Z" (Zmax = 0.382 Ω) eller
b) kan klara en varaktig strömbelastning på 100 A
per fas.
• Ni måste som användare se till att en av de beskriv-
na kraven a) eller b) uppfylls för anslutningsstället.
Ni bör kontakta energileverantören
Viktiga upplysningar
Motorn kopplas från automatiskt om den överbelastas.
Motorn kan kopplas på igen efter en avkylningstid (ti-
derna skiljer sig åt).
SE 171
