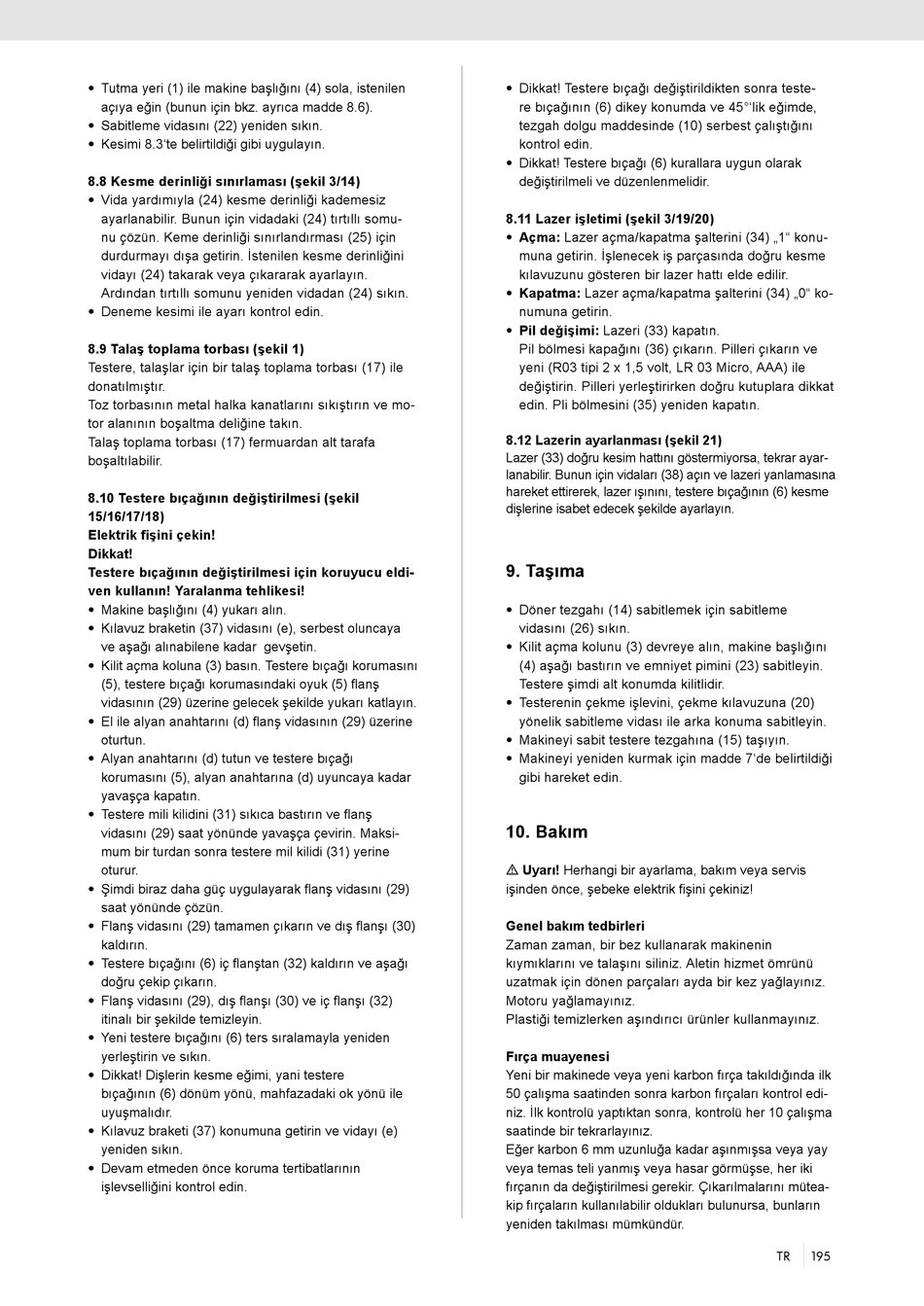

• Tutma yeri (1) ile makine başlığını (4) sola, istenilen
açıya eğin (bunun için bkz. ayrıca madde 8.6).
• Sabitleme vidasını (22) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.
8.8 Kesme derinliği sınırlaması (şekil 3/14)
• Vida yardımıyla (24) kesme derinliği kademesiz
ayarlanabilir. Bunun için vidadaki (24) tırtıllı somu-
nu çözün. Keme derinliği sınırlandırması (25) için
durdurmayı dışa getirin. İstenilen kesme derinliğini
vidayı (24) takarak veya çıkararak ayarlayın.
Ardından tırtıllı somunu yeniden vidadan (24) sıkın.
• Deneme kesimi ile ayarı kontrol edin.
8.9 Talaş toplama torbası (şekil 1)
Testere, talaşlar için bir talaş toplama torbası (17) ile
donatılmıştır.
Toz torbasının metal halka kanatlarını sıkıştırın ve mo-
tor alanının boşaltma deliğine takın.
Talaş toplama torbası (17) fermuardan alt tarafa
boşaltılabilir.
8.10 Testere bıçağının değiştirilmesi (şekil
15/16/17/18)
Elektrik fişini çekin!
Dikkat!
Testere bıçağının değiştirilmesi için koruyucu eldi-
ven kullanın! Yaralanma tehlikesi!
• Makine başlığını (4) yukarı alın.
• Kılavuz braketin (37) vidasını (e), serbest oluncaya
ve aşağı alınabilene kadar gevşetin.
• Kilit açma koluna (3) basın. Testere bıçağı korumasını
(5), testere bıçağı korumasındaki oyuk (5) flanş
vidasının (29) üzerine gelecek şekilde yukarı katlayın.
• El ile alyan anahtarını (d) flanş vidasının (29) üzerine
oturtun.
• Alyan anahtarını (d) tutun ve testere bıçağı
korumasını (5), alyan anahtarına (d) uyuncaya kadar
yavaşça kapatın.
• Testere mili kilidini (31) sıkıca bastırın ve flanş
vidasını (29) saat yönünde yavaşça çevirin. Maksi-
mum bir turdan sonra testere mil kilidi (31) yerine
oturur.
• Şimdi biraz daha güç uygulayarak flanş vidasını (29)
saat yönünde çözün.
• Flanş vidasını (29) tamamen çıkarın ve dış flanşı (30)
kaldırın.
• Testere bıçağını (6) iç flanştan (32) kaldırın ve aşağı
doğru çekip çıkarın.
• Flanş vidasını (29), dış flanşı (30) ve iç flanşı (32)
itinalı bir şekilde temizleyin.
• Yeni testere bıçağını (6) ters sıralamayla yeniden
yerleştirin ve sıkın.
• Dikkat! Dişlerin kesme eğimi, yani testere
bıçağının (6) dönüm yönü, mahfazadaki ok yönü ile
uyuşmalıdır.
• Kılavuz braketi (37) konumuna getirin ve vidayı (e)
yeniden sıkın.
• Devam etmeden önce koruma tertibatlarının
işlevselliğini kontrol edin.
• Dikkat! Testere bıçağı değiştirildikten sonra teste-
re bıçağının (6) dikey konumda ve 45°'lik eğimde,
tezgah dolgu maddesinde (10) serbest çalıştığını
kontrol edin.
• Dikkat! Testere bıçağı (6) kurallara uygun olarak
değiştirilmeli ve düzenlenmelidir.
8.11 Lazer işletimi (şekil 3/19/20)
• Açma: Lazer açma/kapatma şalterini (34) „1" konu-
muna getirin. İşlenecek iş parçasında doğru kesme
kılavuzunu gösteren bir lazer hattı elde edilir.
• Kapatma: Lazer açma/kapatma şalterini (34) „0" ko-
numuna getirin.
• Pil değişimi: Lazeri (33) kapatın.
Pil bölmesi kapağını (36) çıkarın. Pilleri çıkarın ve
yeni (R03 tipi 2 x 1,5 volt, LR 03 Micro, AAA) ile
değiştirin. Pilleri yerleştirirken doğru kutuplara dikkat
edin. Pli bölmesini (35) yeniden kapatın.
8.12 Lazerin ayarlanması (şekil 21)
Lazer (33) doğru kesim hattını göstermiyorsa, tekrar ayar-
lanabilir. Bunun için vidaları (38) açın ve lazeri yanlamasına
hareket ettirerek, lazer ışınını, testere bıçağının (6) kesme
dişlerine isabet edecek şekilde ayarlayın.
9. Taşıma
• Döner tezgahı (14) sabitlemek için sabitleme
vidasını (26) sıkın.
• Kilit açma kolunu (3) devreye alın, makine başlığını
(4) aşağı bastırın ve emniyet pimini (23) sabitleyin.
Testere şimdi alt konumda kilitlidir.
• Testerenin çekme işlevini, çekme kılavuzuna (20)
yönelik sabitleme vidası ile arka konuma sabitleyin.
• Makineyi sabit testere tezgahına (15) taşıyın.
• Makineyi yeniden kurmak için madde 7'de belirtildiği
gibi hareket edin.
10. Bakım
m Uyarı! Herhangi bir ayarlama, bakım veya servis
işinden önce, şebeke elektrik fişini çekiniz!
Genel bakım tedbirleri
Zaman zaman, bir bez kullanarak makinenin
kıymıklarını ve talaşını siliniz. Aletin hizmet ömrünü
uzatmak için dönen parçaları ayda bir kez yağlayınız.
Motoru yağlamayınız.
Plastiği temizlerken aşındırıcı ürünler kullanmayınız.
Fırça muayenesi
Yeni bir makinede veya yeni karbon fırça takıldığında ilk
50 çalışma saatinden sonra karbon fırçaları kontrol edi-
niz. İlk kontrolü yaptıktan sonra, kontrolü her 10 çalışma
saatinde bir tekrarlayınız.
Eğer karbon 6 mm uzunluğa kadar aşınmışsa veya yay
veya temas teli yanmış veya hasar görmüşse, her iki
fırçanın da değiştirilmesi gerekir. Çıkarılmalarını mütea-
kip fırçaların kullanılabilir oldukları bulunursa, bunların
yeniden takılması mümkündür.
