Konig & Meyer Guardian 4 Manual

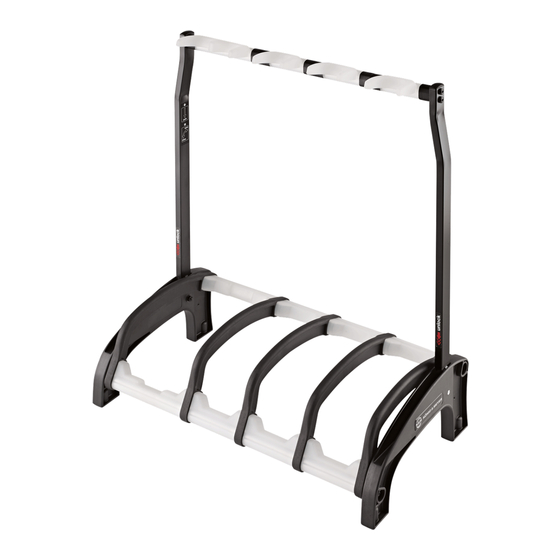

17514 4-fach Gitarrenständer »Guardian 4«
- Flexibel und vielfach einsetzbar:
- äußerst instrumentenschonend durch: hochwertige Materialauswahl
- mit 12 integrierten Plektrenhaltern
- leicht und platzsparend zu transportieren - einfaches Auf- und Zuklappen; rastet in jeder Endstellung sicher ein
- einfache Handhabung in Aufbau und Betrieb; keine Werkzeuge zur Montage notwendig
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Auf geeigneten, d.h. tragfähigen und ebenen Untergrund achten.
- Boden- und Halsbügelelement des Gitarrenständers müssen immer eingerastet sein - egal ob Betriebs- oder Transportstellung.
- Die Möglichkeit das Produkt zusammenzuklappen oder zu verstellen, birgt naturgemäß Einklemmgefahren;
- umsichtige Handhabung bei Aufbau, Betrieb und Abbau ist daher unverzichtbar.
- Beim Transport und der Lagerung ist darauf zu achten, dass die weichen Gummiauflagen nicht belastet und deformiert werden.
- Andere Lasten als Gitarren sind nicht zulässig (z.B. Kleidungsstücke).
- Stativ nicht mit eingestellten Instrumenten transportieren oder bewegen.

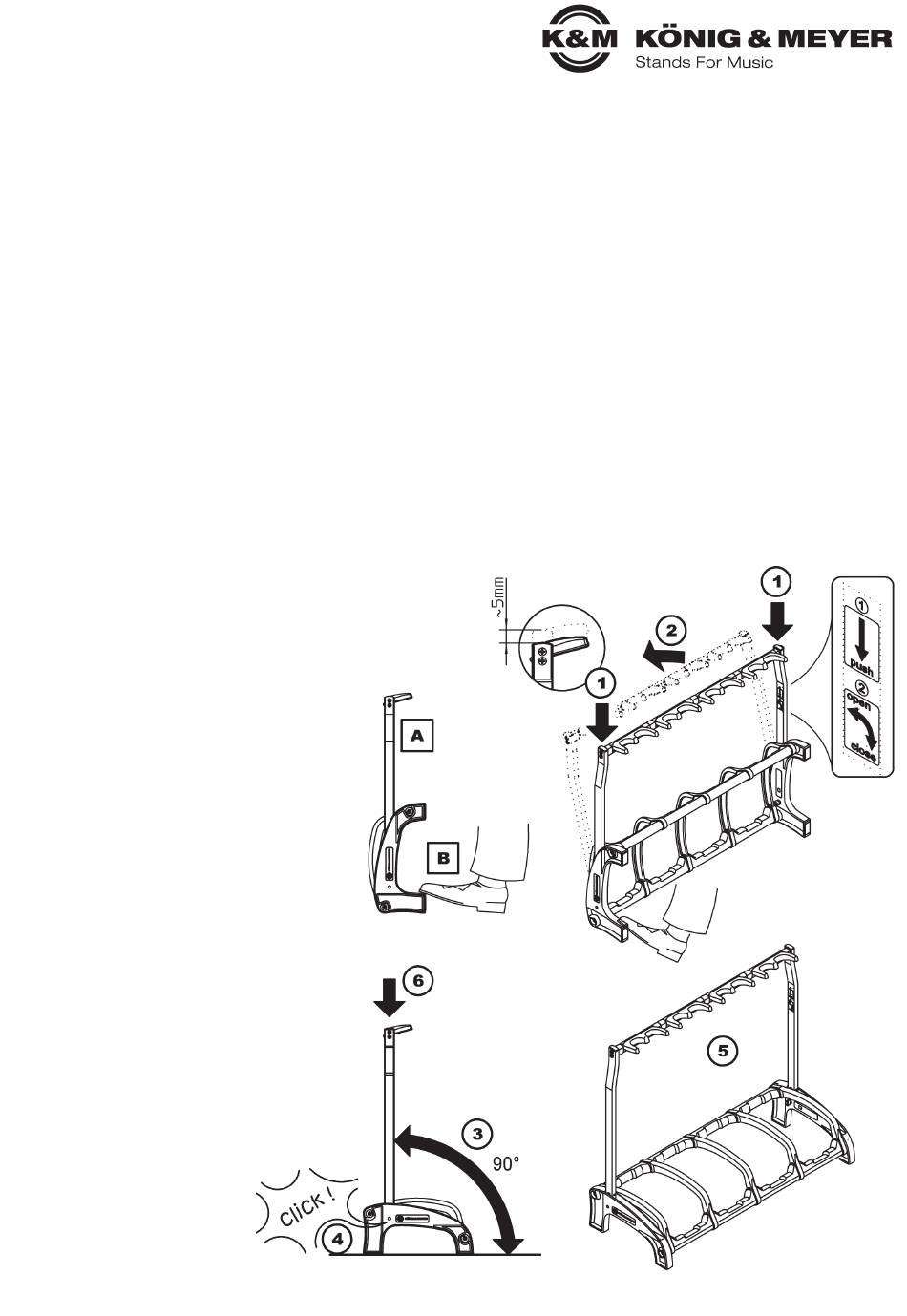

AUFBAUANLEITUNG
Sämtliche Bauteile des Stativs sind schon vormontiert und
müssen lediglich noch in Position gebracht werden.
A. Zusammengeklappten Ständer so abstellen,
A. dass sich der Gitarrenhalsbügel oben befindet.
B. Fuß auf einem Seitenteil abstellen um das Stativ
B. gegen Verrutschen zu sichern.
BITTE REIHENFOLGE BEACHTEN:
1 ENTRIEGELN
1 Beide senkrecht stehenden Rohre gleichzeitig
1 -gegen eine Feder- ca. 5 mm nach unten drücken
1 und in diesem gedrückten Zustand dann etwas
1 nach hinten ...
2 KLAPPEN
2 WARNUNG ! Das KLAPPEN der Bügel ohne
2 vorheriges ENTRIEGELN ist unzuslässig.
3 Jetzt den Fuß vom Seitenteil nehmen und beide
3 Bügel komplett aufklappen...
4 ...bis sie in der Endstellung (=90°-Winkel) wieder
4 hörbar einrasten.
5 Den »Guardian« auf seinen Standfüßen abstellen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
6 Zunächst werden die beiden
6 Senkrechtrohre wieder entriegelt,
6 d.h. gegen die Feder 5 mm nach unten
6 gedrückt und zusammengeklappt bis
6 beide Bügel in der platzsparenden
6 Transportstellung einrasten.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
17514-000-55 Rev.02 03-80-264-00 1/16
für Bühne, Studio, Geschäft und Heim
für Akustik-, E-Gitarren und Bässe
intelligentes Stativdesign (Bügel, Vertiefungen, Anlagearme)
