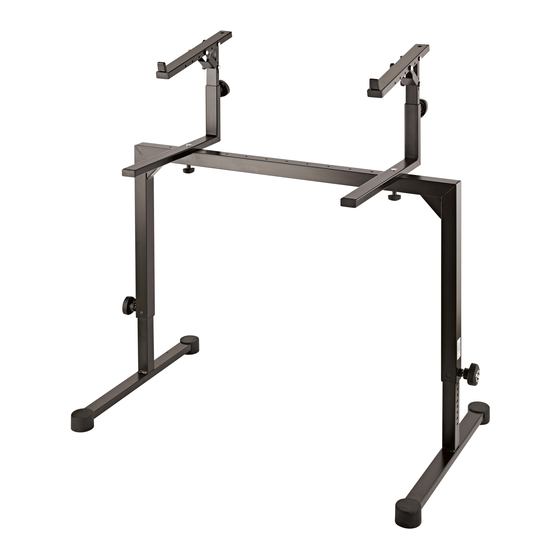

18811 Aufsatz für 18810 Keyboard-Tisch »Omega«
- Ideal für ein zweites Keyboard oder ein Laptop
- Tragkraft der oberen Auflage: 25 kg
- Ausbaufähig für dritte Ebene (K&M 18821)
- höhenverstellbar in 10 Stufen
- Auflagenbreite vielfach verstellbar
- 5-fach verstellbar in der Neigung (0°-5°-10°-15°-20°)
- Abmessungen: Höhe: 262-375 mm, Breite: 122-732 mm,
-
Tiefe: 400 mm unten, 330 mm oben
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei
Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Rast-Klemmschraube 1.c stets fest anziehen
- Auf feste Verschraubung mit dem Stativ achten
- Auflagerohre 1.a sind untereinander immer auf
-
gleiche Höhe, Tiefe und Neigung einzustellen
- Auflagegummis 1.f so platzieren, dass das
-
Keyboard möglichst sicher und wackelfrei aufliegt.
AUFBAUANLEITUNG

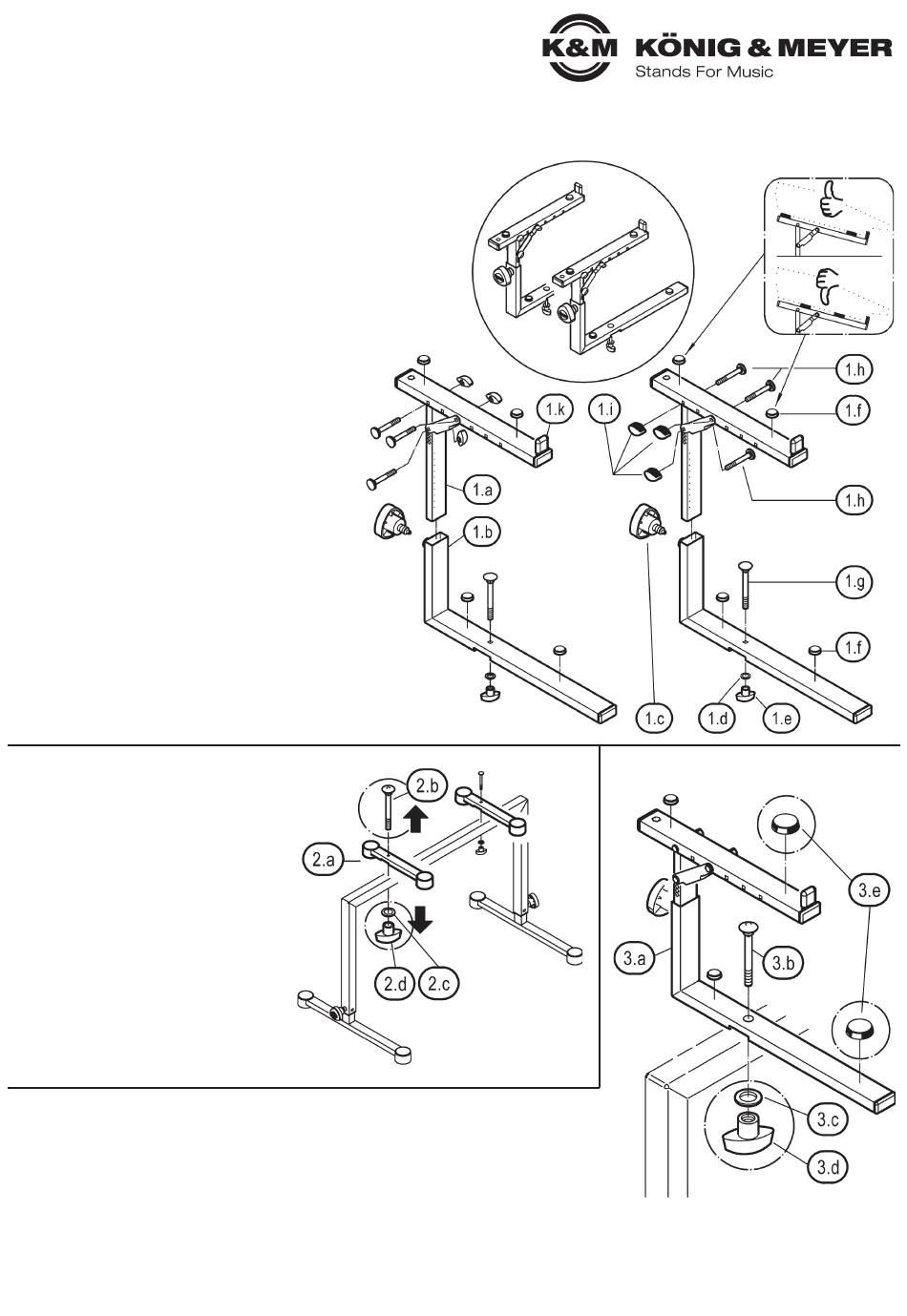

1. BESTANDTEILE
a Auflagerohr (2x)
b L-Grundrohr (2x)
c Rast-Klemmschraube (2x)
d U-Scheibe ø 6,4 mm (2x)
e Klemmmutter M6 (2x)
f Auflagegummi, selbstklebend (8x)
g Schloßschraube M6 x 65 mm (2x)
h Schloßschraube mit Scheibe M5 x 50 mm (6x)
i Klemmmutter M5 (6x)
k Gummischoner (2x)
2. »OMEGA« VORBEREITEN
(siehe auch Kapitel 6.
ABSTAND DER AUFLAGEN)
A ENG stehende Aufsätze
A
(z.B. bei Laptop):
A
- Auflagerohre 2.a nicht demontieren,
A -
da sie das Keyboard tragen.
B WEITER auseinander stehende
B
Aufsätze (z.B. bei zweitem Keyboard)
B
- Auflagerohre 2.a des Stativs
B -
sind evtl. überflüssig und daher
B -
besser zu demontieren.
B
- Dazu Schloßschrauben 2.b,
B -
U-Scheiben 2.c und
B -
Klemmmuttern 2.d entfernen.
3. MONTAGE
Aufsatz 18811 am Keyboardtisch befestigen
- gewünschten Abstand der beiden Auflagen festlegen
- L-Grundrohre 3.a mittels Schloßschraube 3.b, U-Scheibe 3.c und Klemmmutter 3.d an
-
Querrohr schrauben
- Zweites Aufsatzrohr in gleicher Weise montieren.
-
ACHTUNG: beide Aufsätze müssen in gleicher Höhe und Neigung befestigt sein.
- Auflagegummis 3.e an für Keyboard passende Stellen aufkleben.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18811-000-55/76/91 Rev.06 03-80-307-00 4/18
