107 Notenpult
BESTIMMUNGSGEMÄSSER GEBRAUCH
Äußerst stabiles, standsicheres und großzügig dimensioniertes
Notenpult in eleganter Ausführung. Ein echter Klassiker.
Trägt zuverlässig Notenblätter, Bücher, Hefte, Manuskripte u. ä.
MERKMALE & FÄHIGKEITEN
- Beste Verarbeitung unter Verwendung hochwertiger Materialien
- sichern für viele Jahre die hohe Qualität des Stativs
- Zweifach ausziehbar für kleine und große Höhen
- Kompakt zusammenklappbar; ideal für Transport und Lagerung
- Notenkopf: faltbar, neigbar und sicher dank Verzahnung; kann durch
- ein spezielles Gelenk waagerecht eingestellt werden (fürs Dirigat)
- Technische Daten: Höhe 675-1.475 mm,
- Notenkopf: 485 x 240 x 42 mm, Fußkreis-ø 750 mm,
- Packmaß: 670 mm, Gewicht: 2,5 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig
diese Anleitung. Sie informiert Sie über alle wichtigen Schritte um eine
sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
Die Standsicherheit des Stativs hängt maßgeblich ab von:
a. TRAGLAST: Noten, Bücher, Hefte, Manuskripte bis max. 2 kg
b. HANDHABUNG: Angaben in der Anleitung beachten
c. UNTERGRUND: Muss eben und tragfähig sein
d. ÄUSSERE UMSTÄNDE: vor Wind, Stößen, Zerren etc. schützen
- Die Möglichkeit das Produkt zusammenzuklappen oder zu
- verstellen birgt naturgemäß EInklemmgefahren; umsichtige
- und aufmerksame Handhabung bei Aufbau, Betrieb und Abbau
- sind unabdingbar.
- Schonender Umgang erhält die Gängigkeit, die Tragkraft und
- Dauerhaftigkeit des Stativs.
- Ab und zu Gewinde betätigen (fest aber nicht überfest anziehen)
- Zur Reinigung ein leicht feuchtes Tuch und nicht scheuerndes
- Reinigungsmittel benutzen.
- Parkettschoner sind weitestmöglich frei von Weichmachern:
- zum Schutz von ganz besonders empfindlichen Böden sollte ggf.
- eine rutschfeste Unterlage verwendet werden.
AUFSTELLUNGANLEITUNG

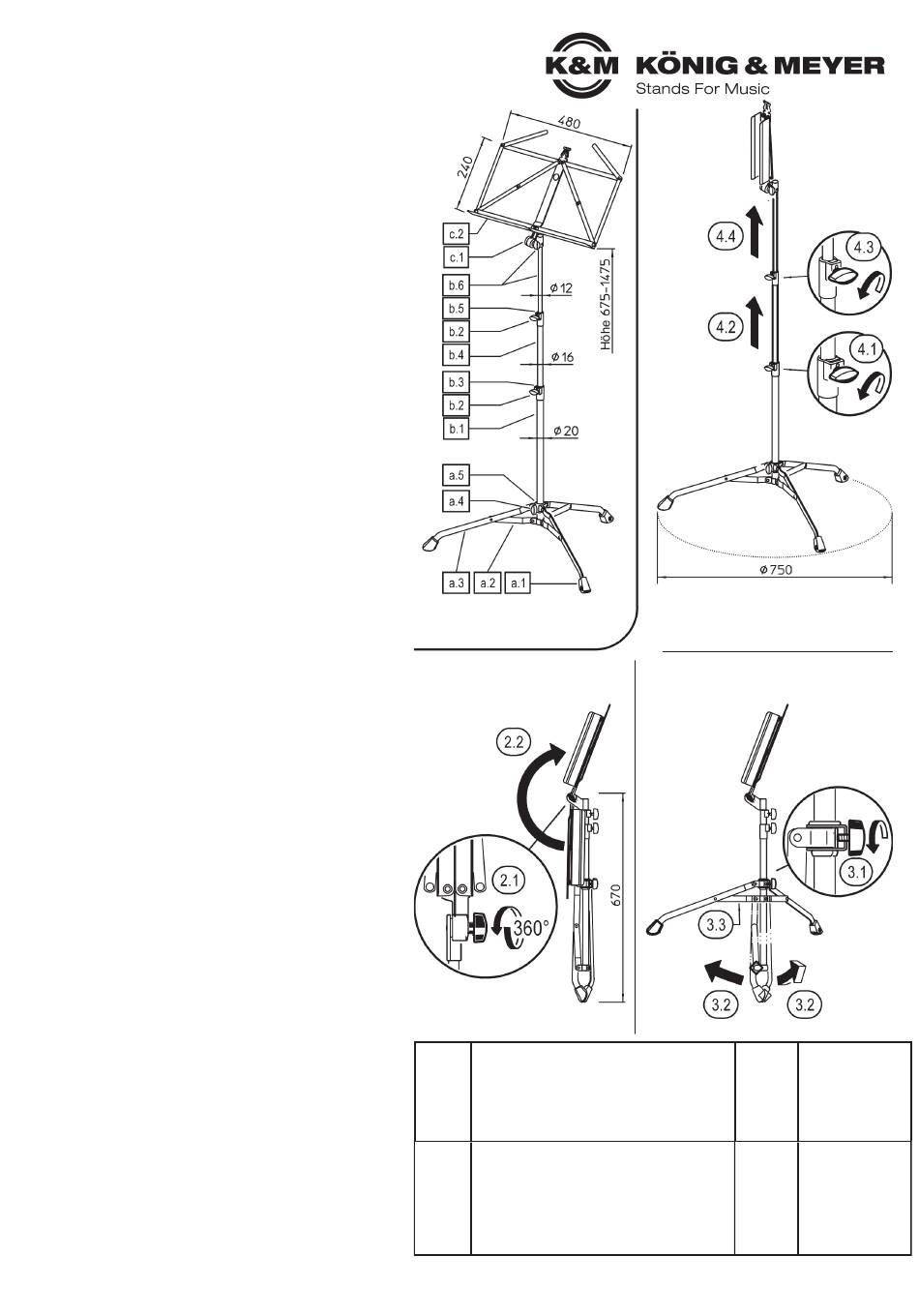

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
- und soweit erkennbar - in Ordnung sind.
a FUSSGESTELL
a.1 Parkettschoner - a.2 Strebe - a.3 Fuß - a.4 Flügelschraube
a.1 M6 x 11 mm - a.5 bewegliche Schelle
b ROHRKOMBINATION
b.1 Grundrohr ø 20 mm - b.2 Flügelschraube M6 x 11 mm (2x)
b.3 Spannschelle 20/16 mm - b.4 Mittelrohr ø 16 mm
b.5 Spannschelle 16/12 mm - b.6 Endrohr ø 12 mm mit
b.5 Fähnchen (siehe 5.b)
c NOTENKOPF (siehe Kapitel 5)
c.1 Dreher mit Schraubverbindung - c.2 Notenkopf, faltbar
2./ 3./ 4. STATIV AUFBAUEN
Der Aufbau des 107 Notenpults ist einfach. Alle Teile sind
schon montiert, so dass der Notenständer nur noch aufgeklappt
und aufgestellt werden muss.
HINWEIS! Schrauben sind fest, aber nicht überfest anzuziehen.
HINWEIS! Handkraft genügt völlig.
2. PACKSTÜCK AUFKLAPPEN
2.1 Flügelmutter am Gelenk des Kopfes volle Umdrehung öffnen
2.2 Notenkopf nach oben schwenken
2.1 Flügelmutter wieder festdrehen
2.1 HINWEIS: Unbedingt darauf achten, dass die wellenförmige
2.1 Verzahnung im Inneren des Drehgelenks ineinandergreift.
2.1 Siehe auch Kapitel 7. VERZAHNUNG
3. FUSSGESTELL ÖFFNEN
3.1 Flügelschraube lösen
3.2 Beine möglichst gleichzeitig auseinanderziehen bis...
3.3 ...Fußstreben waagerecht stehen (= beste Standfestigkeit)
3.1 Flügelschraube wieder anziehen
4. ROHRKOMBINATION AUSFAHREN / HÖHE EINSTELLEN
4.1 Flügelschraube der unteren Spannschelle lösen
4.2 Stativ am Kopf fassen und Rohre ausfahren
4.1 Flügelschraube wieder anziehen
4.3 Flügelschraube der oberen Spannschelle lösen
4.4 Stativ am Kopf fassen und Endrohr ausfahren
4.3 Flügelschraube wieder anziehen
1. BESTANDTEILE
2./ 3./ 4. STATIV AUFBAUEN
2. PACKSTÜCK AUFKLAPPEN
a.1
TECHNISCHE DATEN
Rohre Streben: Stahl, pulverbeschichtet
Führungen, Klemmstücke, Griffe: PA, schwarz
Notenpultgelenk, Spannschellen:
Material
Zinkguss, pulverbeschichtet
Gewinde: Stahl, verzinkt
Parkettschoner: TPE, schwarz
Fußkreis-ø 750 mm
Höhe an der Notenauflage bei 45° Neigung
675 - 1.475 mm
Maße Rohrkombination: ø 20-16-12 mm
Notenkopf: 485 x 240 x 42 mm
Packmaß: 670 mm
Gewicht: 2,5 kg
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts
sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu
Schadenersatz.
4. ROHRKOMBINATION AUSFAHREN
3. FUSSGESTELL
3. ÖFFNEN
Karton 705 x 110 x 85 mm
Zubehör
Tasche 10012
(optional)
