Konig & Meyer 49302 Manual

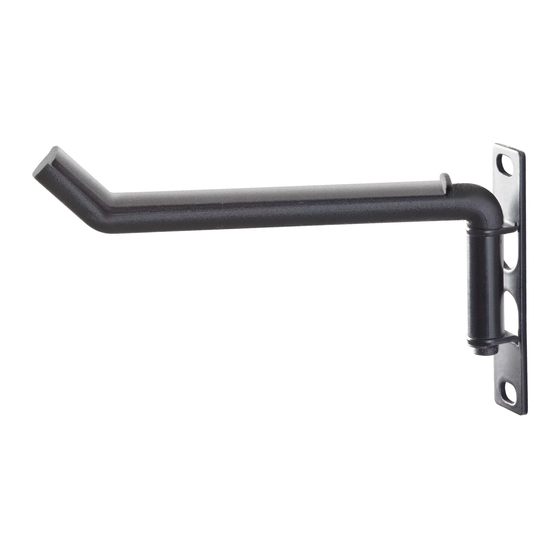

49302 Kopfhörerhalter
für 19"-Rack
Voll schwenkbarer Haltebügel, d.h.:
- - zur Stelle bei Bedarf
- - verschwindend klein falls kein Bedarf
- vollgummierte, schonende Auflage
- sicher und robust dank Stahlkern
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Nicht für Außen- bwz. Feuchträume.
- Geeignetes Rackmaterial benutzen.
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen.
- Bei Nichtgebrauch empfehlen wir, den Bügel an das Rack zu klappen.
AUFSTELLANLEITUNG
MONTAGE
1. Im Abstand von 76,5 mm werden von hinten
1. 2 Käfigmuttern in die Rackschiene geclipst.
Käfigmutter
M5: 03-08-270-00
M6: 03-08-370-00
(Außenmaße gleich)
ABMESSUNGEN & EINSTELLUNGEN
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
49302-012-55 Rev.04 03-80-111-00 11/12
2. Platte an die entsprechenden Käfigmuttern halten und mittels
2. zweier passender Schrauben an der Rackschiene befestigen.
Flachkopfschraube DIN85
M5 x 16: 03-05-531-25
M6 x 16: 03-05-361-25
Bügel in beliebige Position schwenken.
Trägt nur 24 mm auf - bei Nichtgebrauch.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Regelmäßig Festigkeit der Schraubverbindungen
- überprüfen.
- Reinigen mit einem leicht feuchten Tuch und nicht
- scheuerndem Reinigungsmittel.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Bügel schwenkt selbstständig.
F: B: Rack steht nicht in der Waage: i.O. bringen.
F: B: Platte sitzt schräg in der Schiene: gerade richten.
F: Bügel kann aus Befestigungsplatte herausgezogen
F: werden.
F: B: Sicherungsring verloren? Erneuern:
F: B: Art.-Nr.03-12-590-00.
F: Vorrat an Käfigmuttern und Schrauben erschöpft?
F: B: Bestellnummern sind in der Beschreibung beigefügt.
TECHNISCHE DATEN
Platte, Bügel, Sicherungsring - Stahl
Material Ummantelung - TPE 089
Distanzhülse - PA-GV
Traglast Kopfhörer
B x T x H 20 x 153 x 88 mm
Abmessungen
(Packmaß: 24 x 149 x 93 mm)
Verpackung PE-Beutel m.Kopfleiste: 200 x 270 mm
