Konig & Meyer 18933 Quick Start Manual

18933 Keyboardständer
- unkompliziert zu bedienender Scherenständer mit zahlreichen
- Verstellmöglichkeiten in Höhe und Breite
- jetzt neu mit ergonomischem Exzenterspannhebel an zentraler Stelle
- Zahngelenk mit feiner 5°-Teilung und Skala (s.u. BENUTZERHINWEISE)
- verfügt über alle Merkmale die K&M-Keyboardständer auszeichnen:
- solide Verarbeitung, Leichtgängigkeit, Transportfreundlichkeit, hochwertiger
- Oberflächenschutz, rutschfeste verstellbare Gummiauflagen für Keyboards
- unterschiedlichster Tiefe, Ausgleichsparkettschoner für Bodenunebenheiten
- Höhe/Breite einstellbar; Fußrohre: ø 30 x 500 mm, Auflagerohre: ø 30 x 250 mm,
- Gewicht: 3,8 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie
über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- max. Belastbarkeit 50 kg.
- auf geeigneten , d.h. tragfähigen und ebenen Untergrund achten.
- die Möglichkeit das Produkt zusammenzuklappen und zu verstellen, birgt naturgemäß
- Einklemmgefahren. Umsichtige und aufmerksame Handhabung bei Aufbau, Betrieb und
- Abbau sind daher unverzichtbar.
- vor dem Aufbringen des Instruments sicherstellen, dass sich die Zahnscheiben im Eingriff
- befinden und die Exzenterspannhebel an das Rohr angelehnt ist.
- die Parkettschoner sind aus hochwertigem Material und so weit wie möglich frei von Weichmachern. Zum Schutz von ganz besonders
- empfindlichen Böden (z.B. bestimmte Parkettsorten) sollte ggf. eine rutschfeste Unterlage verwendet werden.

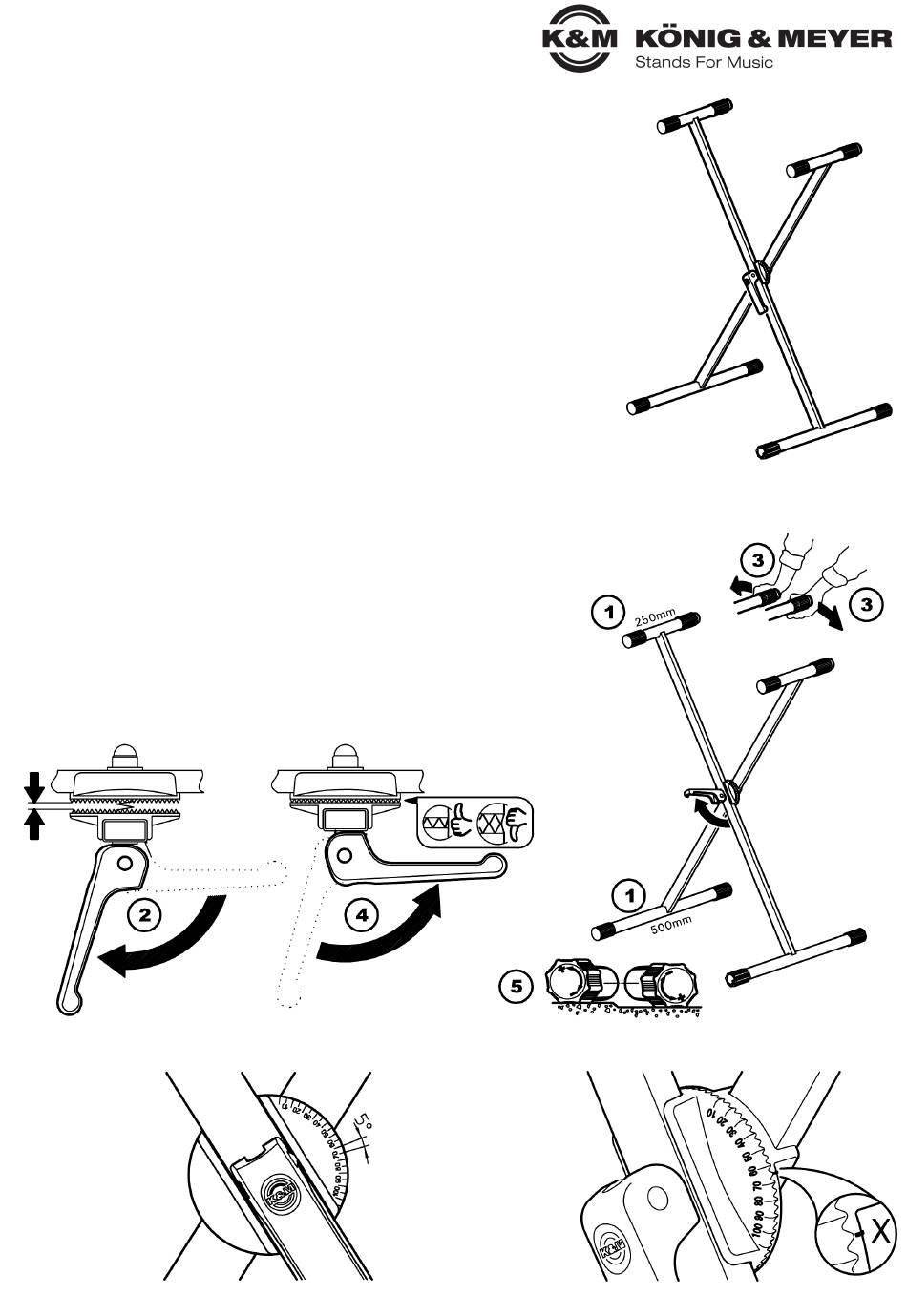

AUFSTELLANLEITUNG
1 Ständer so aufstellen, dass sich die Auflagerohre (250 mm) oben
1 und die Fußrohre (500 mm) unten befinden.
2 Exzenterspannhebel hochklappen, so dass sich die Verzahnung sich nicht
2 mehr im Eingriff befindet.
3 Auflagerohre auseinanderziehen bis gewünschte Höhe/Breite erreicht ist.
4 Spannhebel wieder runterklappen, so dass die Verzahnungen wieder im Eingriff ist.
4 BEACHTE: Zahnspitzen dürfen nicht aufeinander gepresst werden.
4 BEACHTE: Gegebenenfalls Gelenke etwas gegeneinander verdrehen.
5 Bei Bodenunebenheiten den Ausgleichparkettschoner entsprechend verdrehen (+/-).
BENUTZERHINWEISE / FUNKTIONEN
VERSTELLUNGEN
Die Scheiben sind
rundum fein verzahnt
in Schritten zu 5°.
Das ermöglicht die
Positionierung der
beiden Auflagen in bis
zu 30 verschiedenen
Varianten.
SKALA
Anhand der Skala und
einer Kennzeichnung X auf
der gegenüber liegenden
Scheibe kann jede Aufstell -
variante exakt bestimmt
werden. Auf diese Weise
kann eine bevorzugte
Aufstellvariante schnell
wieder gefunden werden.
