Konig & Meyer 42020 Manual

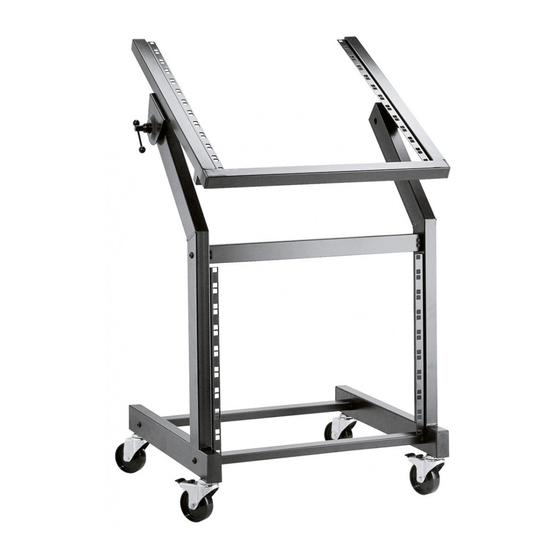

42020 Rack Wagen
- Tragkraft: 50 kg
- 21 HE (unten 9, oben 12)
- Robuste Stahlrohrkonstruktion
- Fahrbar durch 4 Lenkrollen (2 davon feststellbar)
- Inkl. 32 Schraubensätzen (für 8 Geräte)
- Schwenkbares Oberteil
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für
den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
AUFSTELLANLEITUNG
BESTANDTEILE
Zunächst Sichtprüfung vornehmen, ob alle Teile vorhanden und in Ordnung sind:
1 Gestell links 2 Gestell rechts 3 Verbindungsrohre (3x)
4 Rahmen-Oberteil (die Abstandhalter-Stange 4-a wird bei der Montage entfernt)
5 - 5.1 Lenkrolle mit Bremse (2x) 5.2 Lenkrolle (2x)
5 - 5.3 U-Scheibe 8,4 x 24 mm (6x) 5.4 U-Scheibe 8,4 x 16 mm (4x)
5 - 5.5 Federscheibe (4x) 5.6 Flanschmutter M8 (4x)
5 - 5.7 Inbusschlüssel SW5 5.8 Inbusschlüssel SW6
6 - 6.1 Halbrundkopfschraube M8 x 45 mm (6x)
6 - 6.2 Zylinderschraube M8 x 20 mm (4x) 6.3 Knebelschraube M8 x 25 mm (2x)
7 - 7.1 Abdeckkappe 60 x 30 mm (6x) 7.2 Kappe 25 x 25 mm (2x)
7 - 7.3 Kappe 30 x 30 mm (4x)
8 - 8.1 Linsenkopfschrauben (32x) 8.2 Käfigmuttern (32x)

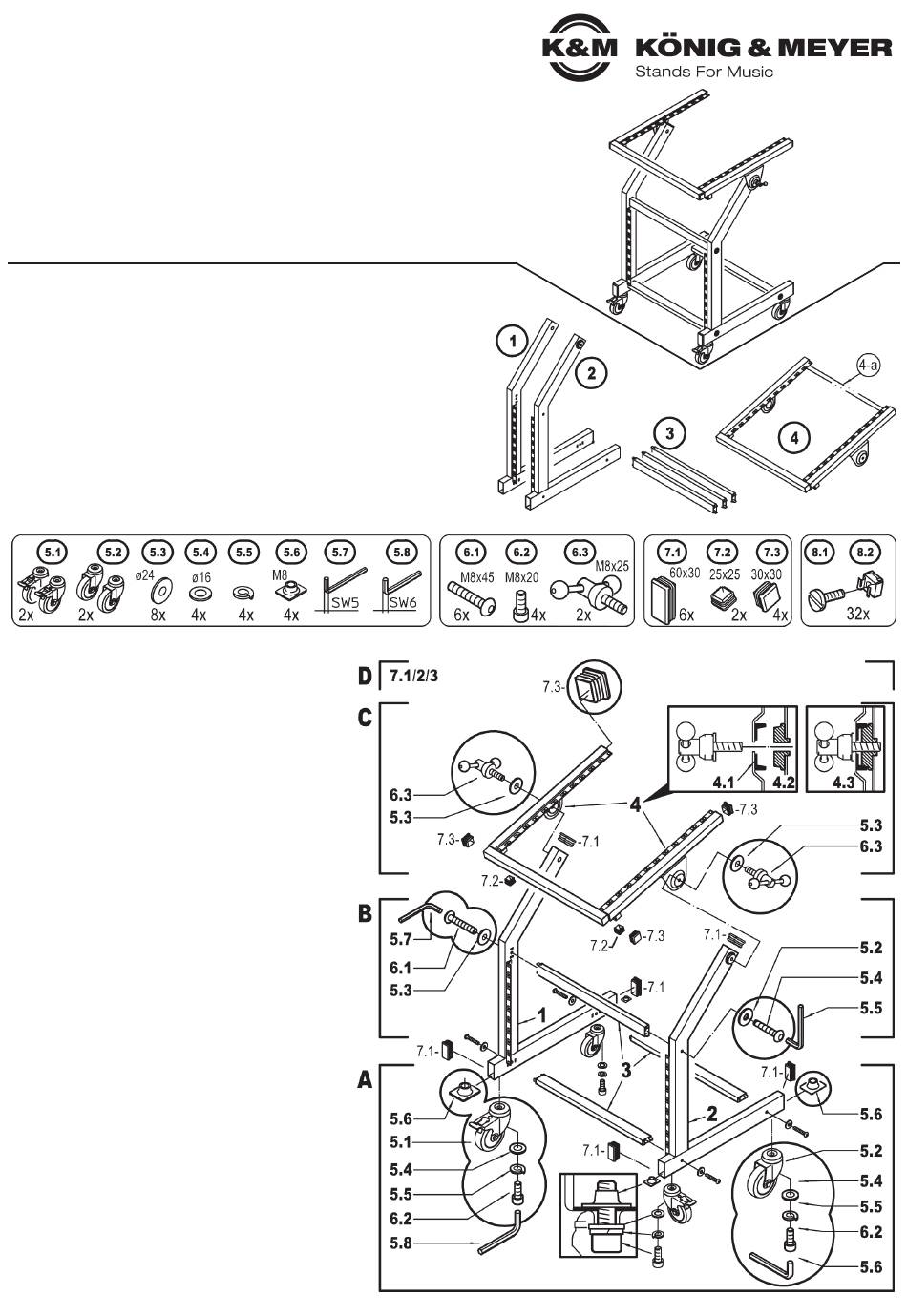

ZUSAMMENBAU A-D
A. GESTELLE (Seitenwangen) MONTIEREN:
A. - Beide Gestelle 1, 2 werden je mit einer Lenkrolle mit
A. - Bremse 5.1 und ohne Bremse (5.2) ausgestattet.
A. - Schraube 6.2, durch die Federscheibe 5.5, die U-
A. - Scheibe 5.4 und die jeweilige Lenkrolle führen
A. - Flanschmutter 5.6 im Gestellrohr platzieren und
A. - Schraube 6.2 mitsamt Lenkrolle eindrehen
B. GESTELLE VERBINDEN
B. - Das erste Verbindungsrohr 3 zunächst einseitig mit
B. - einem der beiden Gestelle verschrauben.
B. - Dazu Schraube M8 x 45 mm 6.1 und U-Scheibe
B. - ø 24 mm 5.3 benutzen
B. - Nun die andere Seite des Verbindungsrohres 3 mit
B. - dem anderen Gestell verschrauben. Hierzu ebenfalls
B. - die Schraube M8 x 45 mm 6.1 und die U-Scheibe
B. - ø 24 mm 5.3 verwenden
B. - Die beiden anderen Verbindungsrohre 3 auf die
B. - gleiche Weise mit den Gestellen verbinden.
C. RAHMEN-OBERTEIL MONTIEREN
C. - Die Seitenlaschen des schwenkbaren Rahmens 4
C. - verfügen auf der Innenseite über Konusbuchsen 4.1.
C. - Bei der Montage werden diese Konusbuchsen über
C. - die Konusscheiben 4.2 geschoben, welche sich am
C. - oberen Ende der Gestelle 1, 2 befinden.
C. - Auf guten Sitz der Teile achten 4.3.
C. - Das so eingesetzte Rahmen-Oberteil wird nun mittels
C. - der beiden Knebelschrauben 6.3 und U-Scheiben 5.3
C. - mit den Gestellen verschraubt.
D. ROHRKAPPEN AUFBRINGEN
D. - Mit Vorsicht zu Werke gehen. Wir empfehlen einen
D. - Gummihammer zu benutzen oder sie ziehen Hand-
D. - schuhe an und pressen die Kappen langsam von
D. - Hand in die Öffnungen der Rohre.
D. - 6x Kappen 60 x 30 mm 7.1 für die seitlichen Gestelle 1, 2
D. - 2x Kappen 25 x 25 mm 7.2 für Anschlagstutzen
D. - unterhalb des Rahmens
D. - 4x Kappen 30 x 30 mm 7.3 für die seitlichen und
D. - hinteren Öffnungen des Rahmens
Siehe Seite 2
