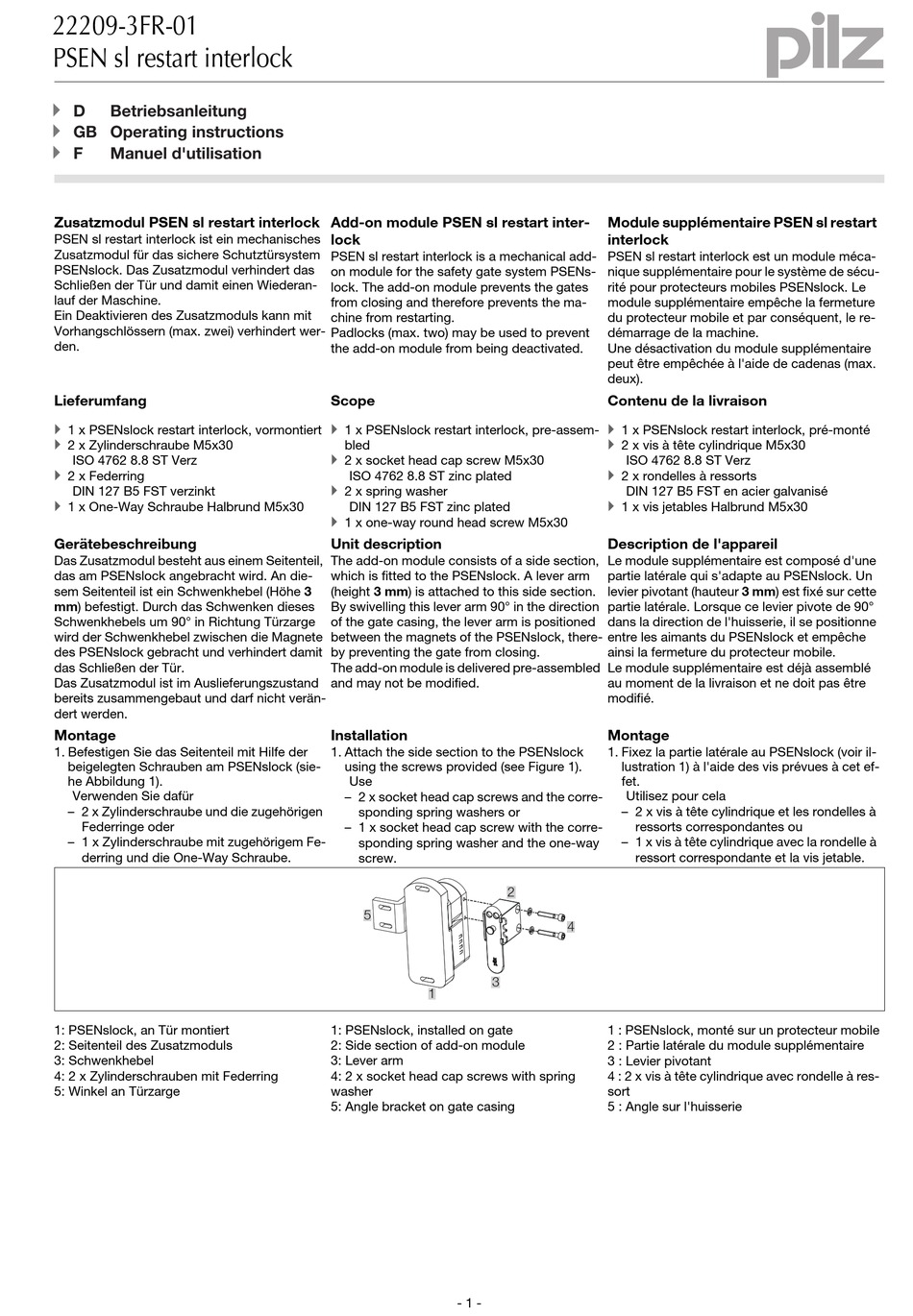

Pilz 22209-3FR-01 Operating Instructions

22209-3FR-01
PSEN sl restart interlock
PSEN sl restart interlock 22209-3FR-01
Zusatzmodul PSEN sl restart interlock
PSEN sl restart interlock ist ein mechanisches
1464211979
Zusatzmodul für das sichere Schutztürsystem
PSENslock. Das Zusatzmodul verhindert das
Schließen der Tür und damit einen Wiederan-
lauf der Maschine.
Ein Deaktivieren des Zusatzmoduls kann mit
Vorhangschlössern (max. zwei) verhindert wer-
den.
Lieferumfang
1464296075

1 x PSENslock restart interlock, vormontiert

2 x Zylinderschraube M5x30
ISO 4762 8.8 ST Verz

2 x Federring
DIN 127 B5 FST verzinkt

1 x One-Way Schraube Halbrund M5x30
Gerätebeschreibung
Das Zusatzmodul besteht aus einem Seitenteil,
1464158347
das am PSENslock angebracht wird. An die-
sem Seitenteil ist ein Schwenkhebel (Höhe 3
mm) befestigt. Durch das Schwenken dieses
Schwenkhebels um 90° in Richtung Türzarge
wird der Schwenkhebel zwischen die Magnete
des PSENslock gebracht und verhindert damit
das Schließen der Tür.
Das Zusatzmodul ist im Auslieferungszustand
bereits zusammengebaut und darf nicht verän-
dert werden.
Montage
1. Befestigen Sie das Seitenteil mit Hilfe der
1464215435
beigelegten Schrauben am PSENslock (sie-
he Abbildung 1).
Verwenden Sie dafür
– 2 x Zylinderschraube und die zugehörigen
Federringe oder
– 1 x Zylinderschraube mit zugehörigem Fe-
derring und die One-Way Schraube.
1464219659
1: PSENslock, an Tür montiert
2: Seitenteil des Zusatzmoduls
3: Schwenkhebel
4: 2 x Zylinderschrauben mit Federring
5: Winkel an Türzarge
Add-on module PSEN sl restart inter-
lock
PSEN sl restart interlock is a mechanical add-
on module for the safety gate system PSENs-
lock. The add-on module prevents the gates
from closing and therefore prevents the ma-
chine from restarting.
Padlocks (max. two) may be used to prevent
the add-on module from being deactivated.
Scope

1 x PSENslock restart interlock, pre-assem-
bled

2 x socket head cap screw M5x30
ISO 4762 8.8 ST zinc plated

2 x spring washer
DIN 127 B5 FST zinc plated

1 x one-way round head screw M5x30
Unit description
The add-on module consists of a side section,
which is fitted to the PSENslock. A lever arm
(height 3 mm) is attached to this side section.
By swivelling this lever arm 90° in the direction
of the gate casing, the lever arm is positioned
between the magnets of the PSENslock, there-
by preventing the gate from closing.
The add-on module is delivered pre-assembled
and may not be modified.
Installation
1. Attach the side section to the PSENslock
using the screws provided (see Figure 1).
Use
– 2 x socket head cap screws and the corre-
sponding spring washers or
– 1 x socket head cap screw with the corre-
sponding spring washer and the one-way
screw.
5
3
1
1: PSENslock, installed on gate
2: Side section of add-on module
3: Lever arm
4: 2 x socket head cap screws with spring
washer
5: Angle bracket on gate casing
- 1 -
Module supplémentaire PSEN sl restart
interlock
PSEN sl restart interlock est un module méca-
nique supplémentaire pour le système de sécu-
rité pour protecteurs mobiles PSENslock. Le
module supplémentaire empêche la fermeture
du protecteur mobile et par conséquent, le re-
démarrage de la machine.
Une désactivation du module supplémentaire
peut être empêchée à l'aide de cadenas (max.
deux).
Contenu de la livraison

1 x PSENslock restart interlock, pré-monté

2 x vis à tête cylindrique M5x30
ISO 4762 8.8 ST Verz

2 x rondelles à ressorts
DIN 127 B5 FST en acier galvanisé

1 x vis jetables Halbrund M5x30
Description de l'appareil
Le module supplémentaire est composé d'une
partie latérale qui s'adapte au PSENslock. Un
levier pivotant (hauteur 3 mm) est fixé sur cette
partie latérale. Lorsque ce levier pivote de 90°
dans la direction de l'huisserie, il se positionne
entre les aimants du PSENslock et empêche
ainsi la fermeture du protecteur mobile.
Le module supplémentaire est déjà assemblé
au moment de la livraison et ne doit pas être
modifié.
Montage
1. Fixez la partie latérale au PSENslock (voir il-
lustration 1) à l'aide des vis prévues à cet ef-
fet.
Utilisez pour cela
– 2 x vis à tête cylindrique et les rondelles à
ressorts correspondantes ou
– 1 x vis à tête cylindrique avec la rondelle à
ressort correspondante et la vis jetable.
2
4
1 : PSENslock, monté sur un protecteur mobile
2 : Partie latérale du module supplémentaire
3 : Levier pivotant
4 : 2 x vis à tête cylindrique avec rondelle à res-
sort
5 : Angle sur l'huisserie
