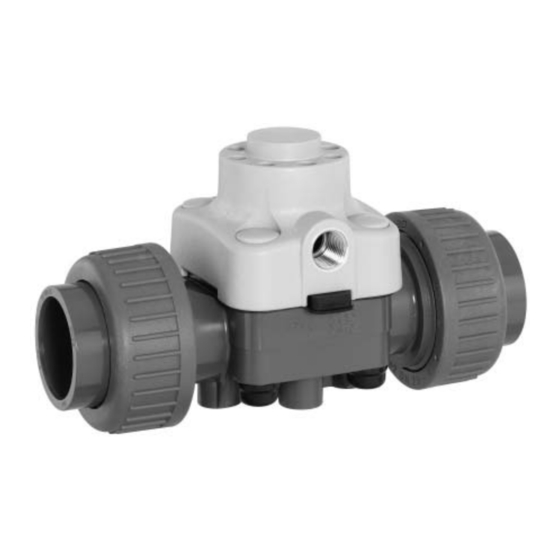

Diaphragm valve
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ORIGINAL EINBAU- UND MONTAGEANLEITUNG
DE
INSTALLATION, OPERATING AND
GB
MAINTENANCE INSTRUCTIONS
Membranventil
Kunststoff , DN 15 - 50
Diaphragm Valve
Plastic, DN 15 - 50
R647
R647

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R647 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for GEM R647

  • Page 1 R647 Membranventil Kunststoff , DN 15 - 50 Diaphragm Valve Plastic, DN 15 - 50 ORIGINAL EINBAU- UND MONTAGEANLEITUNG INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS R647...
  • Page 2: Table Of Contents

    Funktion des GEMÜ-Ventils: Allgemeine Sicherheitshinweise 2 Sachgerechter Transport und Lagerung Hinweise für Service- Installation und Inbetriebnahme durch und Bedienpersonal eingewiesenes Fachpersonal Warnhinweise Bedienung gemäß dieser Einbau- und Verwendete Symbole Montageanleitung Begriff sbestimmungen Ordnungsgemäße Instandhaltung Vorgesehener Einsatzbereich Auslieferungszustand Korrekte Montage, Bedienung und Wartung Technische Daten oder Reparatur gewährleisten einen...
  • Page 3: Hinweise Für Service

    Möglicherweise gefährliche Situation! dürfen nicht ohne vorherige Abstimmung ® Bei Nichtbeachtung drohen mit dem Hersteller durchgeführt werden. Sachschäden. GEFAHR Sicherheitsdatenblätter bzw. die für die verwendeten Medien geltenden Sicherheitsvorschriften unbedingt beachten! Bei Unklarheiten: Bei nächstgelegener GEMÜ- Verkaufsniederlassung nachfragen. R647 3 / 36...
  • Page 4: Verwendete Symbole

    Vorgesehener Verwendete Symbole Einsatzbereich Gefahr durch heiße Oberfl ächen! Das GEMÜ-Membranventil R647 ist für den Einsatz in Rohrleitungen konzipiert. Gefahr durch ätzende Stoff e! Es steuert ein durchfl ießendes Medium indem es durch ein Steuermedium geschlossen und durch Betriebsdruck Hand: Beschreibt allgemeine geöff...
  • Page 5: Technische Daten

    Angaben zu beidseitig anstehenden Betriebsdrücken und für Reinstmedien auf Anfrage. MG = Membrangröße Kv-Werte ermittelt gemäß DIN EN 60534, Eingangsdruck 5 bar, ∆p 1 bar, Ventilkörperwerkstoff PVC-U mit Weichelastomermembrane. Die Kv-Werte für andere Produktkonfigurationen (z. B. andere Membran- oder Körperwerkstoffe) können abweichen. Im allgemeinen unter- liegen alle Membranen den Einflüssen von Druck, Temperatur, des Prozesses und den Drehmomenten mit denen diese angezogen werden.
  • Page 6: Bestelldaten

    Code DIN (IR-Stumpfschweißen) Membrangröße 20 (DN 15, 20, 25) Sonderfunktion Code Membrangröße 25 (DN 32) NSF 61 Trinkwasser-Zulassung Membrangröße 40 (DN 40, 50) Bestellbeispiel R647 R647 Nennweite Gehäuseform (Code) Anschlussart (Code) Ventilkörperwerkstoff (Code) Membranwerkstoff (Code) Steuerfunktion (Code) Antriebsgröße (Code) Sonderfunktion (Code)
  • Page 7: Lagerung

    Werkzeug benutzen. 10.1 Typenschild Geräteversion Ausführung gemäß Bestelldaten gerätespezifische Daten Funktionsbeschreibung GEMÜ R647 ist ein Kunststoff- Membranventil mit Durchgangskörper. Baujahr Am Ventilsitz befi ndet sich eine Membranabdichtung. Die Armatur besteht im Wesentlichen aus drei Teilen, dem 12103529 I 0001 Ventilkörper, der Absperrmembrane und...
  • Page 8: Montage Und Bedienung

    Schutzmaßnahmen vermeiden. 1. Schweißtechnische Normen einhalten! Montagearbeiten nur durch geschultes 2. Antrieb mit Membrane vor Einschweißen Fachpersonal. des Ventilkörpers demontieren (siehe Geeignete Schutzausrüstung gemäß Kapitel 12.1). den Regelungen des Anlagenbetreibers 3. Schweißstutzen abkühlen lassen. berücksichtigen. 4. Ventilkörper und Antrieb mit Membrane wieder zusammen bauen (siehe Kapitel 12.4).
  • Page 9 Einlegeteil 5 durch Kleben / Schweißen mit der Rohrleitung 4 Entsprechende Vorschriften für verbinden. Anschlüsse beachten! 5. Überwurfmutter 1 wieder auf Ventilkörper 2 aufschrauben. 6. Ventilkörper 2 an anderer Seite ebenfalls mit Rohrleitung 4 verbinden. R647 9 / 36...
  • Page 10: Steuerfunktion

    Verschmutzungen reinigen (Teile Gewinden drohen Spannungsrisse am dabei nicht beschädigen). Teile Steuermediumanschluss. auf Beschädigung prüfen, ggf. Wichtig: auswechseln (nur Originalteile von Steuermediumleitung spannungs- GEMÜ verwenden). und knickfrei montieren! Je nach Anwendung geeignete Anschlussstücke verwenden. Gewinde des Steuermediumanschlusses: G1/4 R647 10 / 36...
  • Page 11: Demontage Membrane

    2. Lasche mit Hersteller- und 3. Alle Teile auf Beschädigungen prüfen. Werkstoff kennzeichnung parallel zum 4. Beschädigte Teile austauschen (nur Ventilkörpersteg ausrichten. Originalteile von GEMÜ verwenden). 3. Überprüfen, ob Lochbilder des Antriebs A, der Membrane 2 und des 12.3 Montage Membrane Ventilkörpers 1 übereinstimmen.
  • Page 12: Inbetriebnahme

    GEMÜ keinerlei Haftung. (Ventil schließen und wieder öff nen). Nehmen Sie im Zweifelsfall vor Bei neuen Anlagen und nach Inbetriebnahme Kontakt mit GEMÜ auf. Reparaturen Leitungssystem bei voll geöff netem Ventil spülen (zum Entfernen 1. Geeignete Schutzausrüstung gemäß schädlicher Fremdstoff e).
  • Page 13: Demontage

    Umweltschutzbestimmungen entsorgen. Auf Restanhaftungen und Ausgasung von eindiff undierten Medien achten. Rücksendung Ventil reinigen. Rücksendeerklärung bei GEMÜ anfordern. Rücksendung nur mit vollständig ausgefüllter Rücksendeerklärung. Ansonsten erfolgt keine Gutschrift bzw. keine Erledigung der Reparatur sondern eine kostenpflichtige Entsorgung. Hinweis zur Rücksendung:...
  • Page 14: Fehlersuche / Störungsbehebung

    Ventilkörper / Antrieb beschädigt Ventilkörper / Antrieb tauschen Montage Ventilkörper in Rohrleitung Unsachgemäße Montage prüfen Verbindung Ventilkörper - Rohrleitung undicht Gewindeanschlüsse lose Gewindeanschlüsse festziehen Dichtmittel defekt Dichtmittel ersetzen Ventilkörper auf Beschädigungen Ventilkörper undicht Ventilkörper defekt prüfen, ggf. Ventilkörper tauschen R647 14 / 36...
  • Page 15: Schnittbilder Und Ersatzteile

    Schnittbilder und Ersatzteile Pos. Benennung Bestellbezeichnung Ventilkörper O-Ring B690 Einlegeteil Überwurfmutter Membrane R690...M... Schraube Scheibe (2x) R647...S30 Mutter Abdeckkappe (2x) Antrieb A647 R647 15 / 36...
  • Page 16: Einbauerklärung

    4.1.2.6. c); 4.1.2.6. d); 4.1.2.6. e); 4.1.3.; 4.2.1.; 4.2.1.4.; 4.2.2.; 4.2.3.; 4.3.1.; 4.3.2.; 4.3.3.; 4.4.1.; 4.4.2.; 5.3.; 5.4.; 6.1.1.; 6.3.3.; 6.4.1.; 6.4.3. Ferner wird erklärt, dass die speziellen technischen Unterlagen gemäß Anhang VII Teil B erstellt wurden. Es wird ausdrücklich erklärt, dass die unvollständige Maschine allen einschlägigen Bestimmungen der folgenden EG-Richtlinien entspricht: 2006/42/EC:2006-05-17: (Maschinenrichtlinie) Richtlinie 2006/42/EG des Europäischen Parlaments und...
  • Page 17: Eu-Konformitätserklärung

    Konformitätsbewertungsverfahren: Modul H1 Hinweis für Armaturen mit einer Nennweite ≤ DN 25: Die Produkte dürfen gemäß Artikel 4, Absatz 3 der Druckgeräterichtlinie 2014/68/EU keine CE- Kennzeichnung tragen. Die Produkte werden entwickelt und produziert nach GEMÜ eigenen Verfahrensanweisungen und Qualitätsstandards, welche die Forderungen der ISO 9001 und der ISO 14001 erfüllen.
  • Page 18 Contents General information Prerequisites to ensure that the GEMÜ valve General information functions correctly: General safety information Correct transport and storage Information for service Installation and commissioning by trained and operating personnel personnel Warning notes Operation according to these installation,...
  • Page 19: Information For Service And Operating Personnel

    fi rst. DANGER Strictly observe the safety data sheets or the safety regulations that are valid for the media used! In cases of uncertainty: Consult the nearest GEMÜ sales offi ce. R647 19 / 36...
  • Page 20: Symbols Used

    The medium whose increasing or Condition as supplied decreasing pressure causes the valve to be actuated and operated. to customer The GEMÜ valve is supplied as a separately Control function packed component. The possible actuation functions of the valve. R647...
  • Page 21: Technical Data

    Code 71 PVDF Code 75 Data for extended temperature ranges on request. Please note that the ambient temperature and medium temperature generate a combined temperature at the valve body which must not exceed the above values. R647 21 / 36...
  • Page 22: Order Data

    Diaphragm size 20 (DN 15, 20, 25) Diaphragm size 25 (DN 32) Special version Code Diaphragm size 40 (DN 40, 50) NSF 61 Drinking water certification Order example R647 Type R647 Nominal size Body configuration (code) Connection (code) Valve body material (code)
  • Page 23: Storage

    Functional description Device version Design in accordance with order data Device-specific data GEMÜ R647 is a plastic diaphragm valve with a 2/2-way body. A diaphragm is the sealing element. The valve is mainly made of three components, a valve body, a diaphragm and a cover with control medium connector.
  • Page 24: Installation And Operation

    3. Allow butt weld spigots to cool down. Installation work must only be performed 4. Reassemble the valve body and the actuator by trained personnel. with diaphragm (see chapter 12.4). Use appropriate protective gear as specifi ed in plant operator's guidelines. R647 24 / 36...
  • Page 25 Connect the insert 5 with the piping 4 by connections! cementing / welding. 5. Screw the union nut 1 to the valve body 2 again. 6. Connect the other side of the valve body 2 to the piping 4, too. R647 25 / 36...
  • Page 26: Control Function 5

    (do not damage parts). Check parts for potential Important: damage, replace if necessary (only Connect the control medium lines use genuine parts from GEMÜ). tension-free and without any bends or knots! Use appropriate connectors according to the application.
  • Page 27: Removing The Diaphragm

    3. Check all parts for potential damage. manufacturer and material) in parallel to 4. Replace damaged parts (only use genuine valve body weir. parts from GEMÜ). 3. Check if the bolt holes of actuator A, diaphragm 2 and valve body 1 are in 12.3 Mounting the diaphragm correct alignment.
  • Page 28: Commissioning

    (water hammer). by improper handling or third-party actions. Prior to cleaning or commissioning the In case of doubt, contact GEMÜ before plant: commissioning. Check the tightness and the function of the valve (close and reopen the valve).
  • Page 29: Disposal

    Clean the valve. Request a goods return declaration form from GEMÜ. Returns must be made with a completed declaration of return. If not completed, GEMÜ cannot process credits or repair work but will dispose of the goods at the operator's expense.
  • Page 30: Troubleshooting / Fault Clearance

    Incorrect installation piping Valve body connection to piping leaks Threaded connections loose Tighten threaded connections Sealing material faulty Replace sealing material Check valve body for damage, replace Valve body leaks Valve body faulty valve body if necessary R647 30 / 36...
  • Page 31: Sectional Drawings And Spare Parts

    Sectional drawings and spare parts Item Name Order description Valve body O-ring B690 Insert Union nut Diaphragm R690...M... Bolt Washer (2x) R647...S30 Cap (2x) Actuator A647 R647 31 / 36...
  • Page 32: Declaration Of Incorporation

    Declaration of Incorporation according to the EC Machinery Directive 2006/42/EC, Annex II, 1.B for partly completed machinery Manufacturer: GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Postfach 30 Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Description and identification of the partly completed machinery: Make: GEMÜ...
  • Page 33: Eu Declaration Of Conformity

    According to section 4, paragraph 3 of the Pressure Equipment Directive 2014/68/EU these products must not be identified by a CE-label. The products are developped and produced according to GEMÜ process instructions and quality standards which comply with the requirements of ISO 9001 and of ISO 14001.
  • Page 34 R647 34 / 36...
  • Page 35 R647 35 / 36...
  • Page 36 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com...
