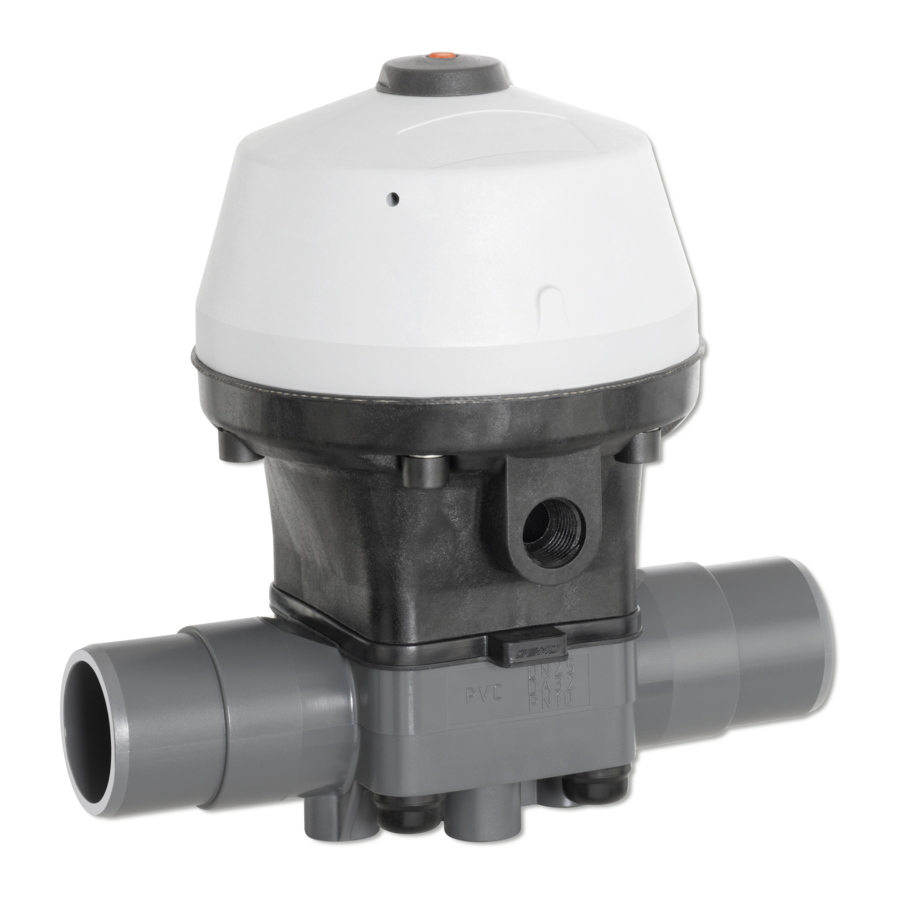

Austausch
der Ersatzteil-Sets
SAF und SAK
Membrangrößen 20 - 50
DN 15 - 65
Steuerfunktion 1
Replacement
of spare parts kits
SAF and SAK
Diaphragm sizes 20 - 50
DN 15 - 65
Control function 1
ORIGINAL
DE
MONTAGEANLEITUNG
ASSEMBLY
GB
INSTRUCTIONS
R690
R690

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R690 and is the answer not in the manual?

Questions and answers

Related Manuals for GEM R690

Summary of Contents for GEM R690

  • Page 1 R690 Austausch der Ersatzteil-Sets SAF und SAK Membrangrößen 20 - 50 DN 15 - 65 Steuerfunktion 1 Replacement of spare parts kits SAF and SAK Diaphragm sizes 20 - 50 DN 15 - 65 Control function 1 ORIGINAL MONTAGEANLEITUNG ASSEMBLY...

  • Page 2: Allgemeine Hinweise

    1 Allgemeine Hinweise 2 Explosionsdarstellung schematisch Einbau- und Montageanleitung GEMÜ R690 beachten! Beschreibungen und Instruktionen in dieser Montageanleitung beziehen sich auf Standardausführungen. WARNUNG Unter Druck stehende Armaturen! Gefahr von schwersten Verletzungen oder Tod! Nur an druckloser Anlage arbeiten. WARNUNG Antrieb steht unter...
  • Page 3 4 Bestelldaten Antriebsunterteil 4.1 Bestelldaten - Ersatzteil-Set SAF Buchse 1 Typ Code Sechskantmutter GEMÜ R690 R690 Dichtscheibe 2 Membrangröße Code O-Ring (nur bei Membrangrößen 40 und 50) Membrangröße 25 (DN 15 / DN 20 / DN 25) Distanzrohr (nur bei Membrangrößen 40 und 50) Membrangröße 40 (DN 32 / DN 40)

  • Page 4: Austausch Der Ersatzteile

    Membrangröße 50 (DN 50) 6 K-Nummer (optional) Code Mediumsbereich auf Lackverträglichkeit gereinigt, Teile in Folie eingeschweißt, Gewährleistung nur bei sachgerechter Behandlung! 0101 Bestellbeispiel R690 25 SAK FDN 0101 1 (Code) R690 2 (Code) 3 (Code) 4 (Code) 5 (Code) 6 (Code)

  • Page 5: Demontage Antrieb

    14. Neue obere Dichtscheibe 22 einlegen. auf Beschädigung prüfen, ggf. 15. Oberen Membranteller 6 einlegen - auf auswechseln (nur Originalteile von korrekte Einbaulage achten (siehe GEMÜ verwenden). Zeichung Kapitel 5). 16. Scheibe 9 einlegen. Auswechseln 17. Neue Sechskantmutter 21 mit der Ersatzteile Gabelschlüssel SW13 mit 16 Nm...

  • Page 6: Montage Antrieb

    Buchse 17 nicht beschädigt, Antriebsunterteil 16 mit Schrauben 12 einpressen. mit Scheiben 13 fachgerecht über 22. Neuen Lippenring 4 fetten Kreuz verschrauben. (GEMÜ empfi ehlt MOLYCOTE 111 Wichtig: COMPOUND). Die Schrauben 12 zwischen 23. Neuen Lippenring 4 einlegen. Antriebsoberteil 10 und 24.

  • Page 7: General Information

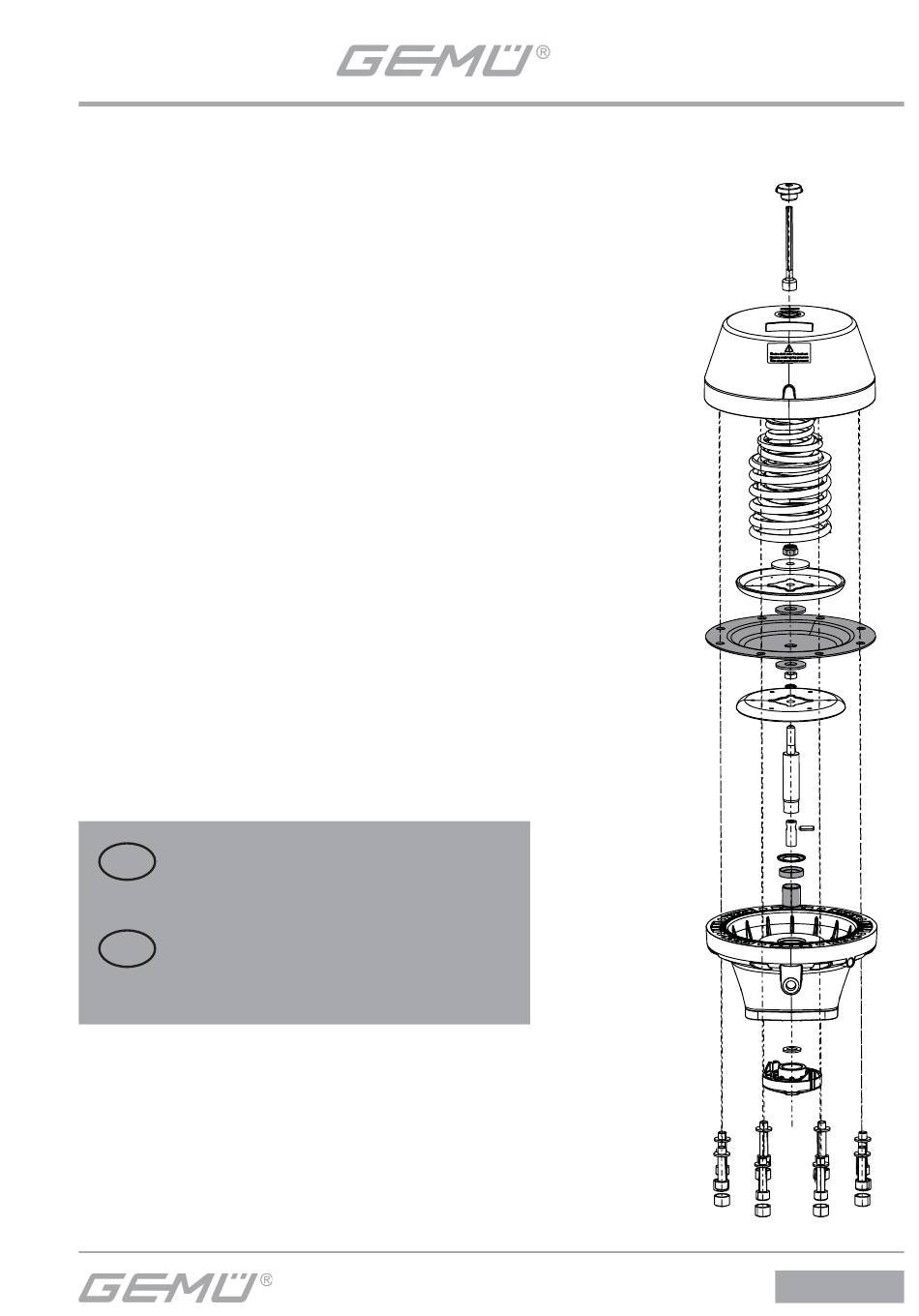

    1 General information 2 Exploded drawing - diagrammatic view Observe the GEMÜ R690 installation, operating and maintenance instructions! The descriptions and instructions in these assembly instructions apply to the standard versions. WARNING The equipment is subject to pressure! Risk of severe injury or death! Only work on depressurized plant.

  • Page 8: Spare Parts Kits

    Actuator base 4.1 Order data - Spare parts kit SAF Bush 1 Type Code Hexagon nut GEMÜ R690 R690 Sealing washer 2 Diaphragm size Code O-ring (only for diaphragm sizes 40 and 50) Diaphragm size 25 (DN 15 / DN 20 / DN 25)
  • Page 9 After disassembly, clean all parts of contamination (do not damage parts). Check parts for potential damage, replace if necessary (only use genuine parts from GEMÜ). Replacement of spare parts Disassemble actuator as described in chapter 5.1, points 1-10. Pull out actuator membrane assembly manually upwards from actuator base 16.
  • Page 10 17. Put on actuator top 10, take care that Lubricate new lip ring 4 the hole patterns of actuator top 10, (GEMÜ recommends MOLYCOTE 111 actuator membrane 14 and actuator COMPOUND). base 16 are aligned. Insert new lip ring 4.
  • Page 11 R690 11 / 12...
  • Page 12 VENTIL-, MESS- UND REGELSYSTEME VALVES, MEASUREMENT AND CONTROL SYSTEMS GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach Telefon +49(0)7940/123-0 · Telefax +49(0)7940/123-192 · info@gemue.de · www.gemu-group.com...
