Instructions d'installation

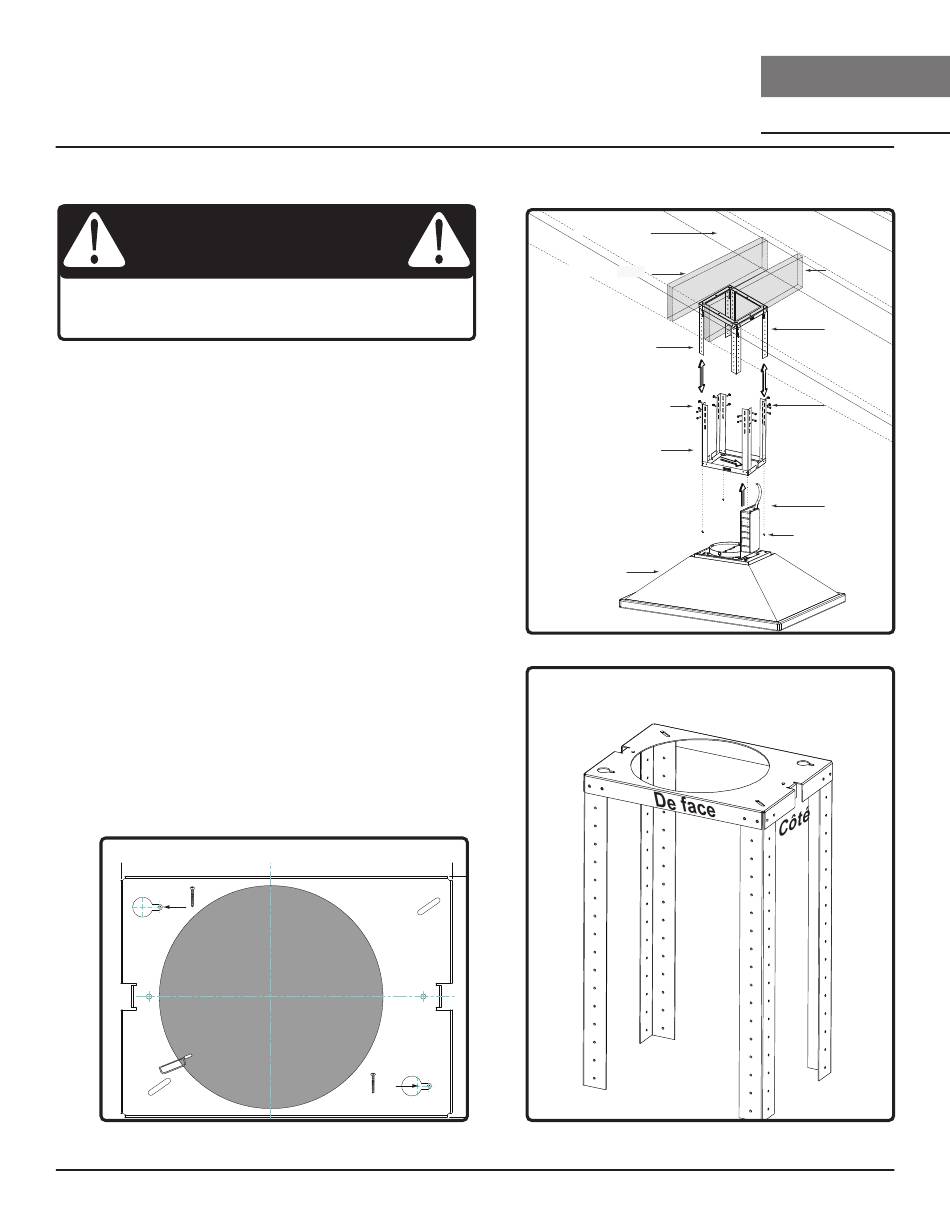

Montage de la hotte

AVERTISSEMENT
Au moins deux installateurs sont nécessaires en
raison du poids et de la taille de la hotte.
1. Déterminez l'emplacement de montage au plafond
et collez temporairement le gabarit en papier
(inclus avec la hotte) au plafond. Découpez la
zone ombrée interne du gabarit pour permettre
le passage des conduits et de l'électricité. Si
nécessaire, ajoutez des blocs de bois (min. 2 po x 4
po) aux solives de plafond situées derrière la cloison
sèche pour renforcer l'emplacement de montage*.
(FIG. B1). Fixez (2) vis à bois M6 x 2 po aux points
A et B du gabarit en papier (FIG. C). Ne serrez pas
complètement les vis, laissez environ 1/4 po exposé.
2. Retirez les vis fixant ensemble les cadres de support
supérieur et inférieur. Ajustez le cadre de support
pour s'adapter à la hauteur de hotte souhaitée et
réassemblez le cadre à l'aide des vis précédemment
retirées (2 vis pour chaque bras du cadre de
support). (FIG. B3).
*La hotte est destinée à être montée sur un plafond fini.
B
Zone de découpage ombragée
14
DE FACE
A
FIG. C
Titan Island Guide d'utilisation, d'entretien et d'installation
Solives de plafond
Bloc de bois
Cadre de fixation
supérieur
Bras du cadre de fixation
Cadre de fixation
inférieur
Boîtier de
la hotte
XP022220
T I TA N I S L A N D
Vis de montage
(préinstallées)
FIG. B
Cadre de support
supérieur
FIG. D
P R O
Î L E
1
2
3
4
