Instructions d'installation

Montage de la hotte

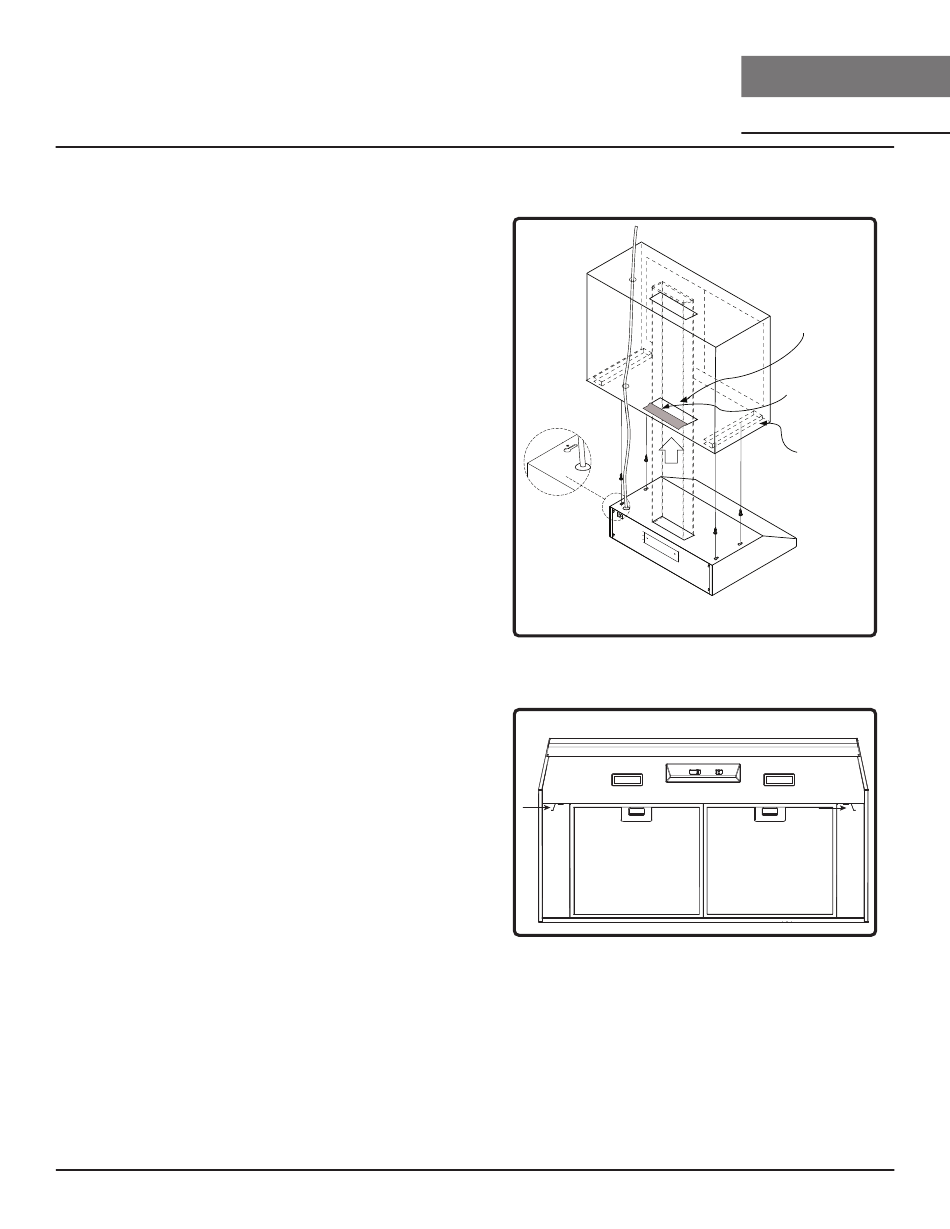

La hotte est conçue pour être installée sous une
armoire de cuisine (FIG. B)
1. Sélectionnez l'emplacement préféré du conduit
(vertical ou horizontal) si le conduit sort de la
cuisine. Reportez-vous à la page 11 pour plus de
détails.
2. Commencez l'installation en retirant les filtres (si
installés) et les panneaux d'entretoise latéraux
(modèles de 36 po uniquement). (FIG. C)
3. Renforcez l'armoire avec des bandes de bois de 1
po x 2 po si un renforcement supplémentaire est
requis ou si les armoires sont encadrées.
4. Positionnez temporairement la hotte à
l'emplacement de montage souhaité. Mesurez et
marquez les trous de montage, les conduits et les
emplacements électriques avec un crayon.
5. Percez / découpez les ouvertures requises pour
le conduit et l'accès électrique en suivant les
dimensions de las pages 12-13; assurez-vous que
l'ouverture du conduit est suffisamment grande
pour appliquer du ruban adhésif.
6. Fixez la hotte sur l'armoire avec (4) vis à bois #6
avec les rondelles fournies.
7. Installez électrique.
8. Installer les conduits et sceller avec du ruban
adhésif.
9. Réinstaller les filtres et les panneaux d'entretoise
latéraux (le cas échéant).
10. Mettez la hotte sous tension et vérifiez s'il y a des
fuites autour du ruban adhésif.
11. En cas de recirculation de la hotte, reportez-vous
à la page 17-18 pour l'AK11 et à la page 19 pour
l'AK12.
20 Breeze I & Breeze II Guide d'utilisation, d'entretien et d'installation
Fil électrique
FIG. B
Appuyez sur le loquet du panneau, puis tirez le panneau vers le bas
FIG. C
C O R E
B R E E Z E I &
B R E E Z E I I
S O U S - A R M O I R E
Découpage
de l'ouverture
pour le conduit
Ruban adhésif
en toile/réflecteur
Ajoutez des lattes
de bois de
1 po x 2 po
