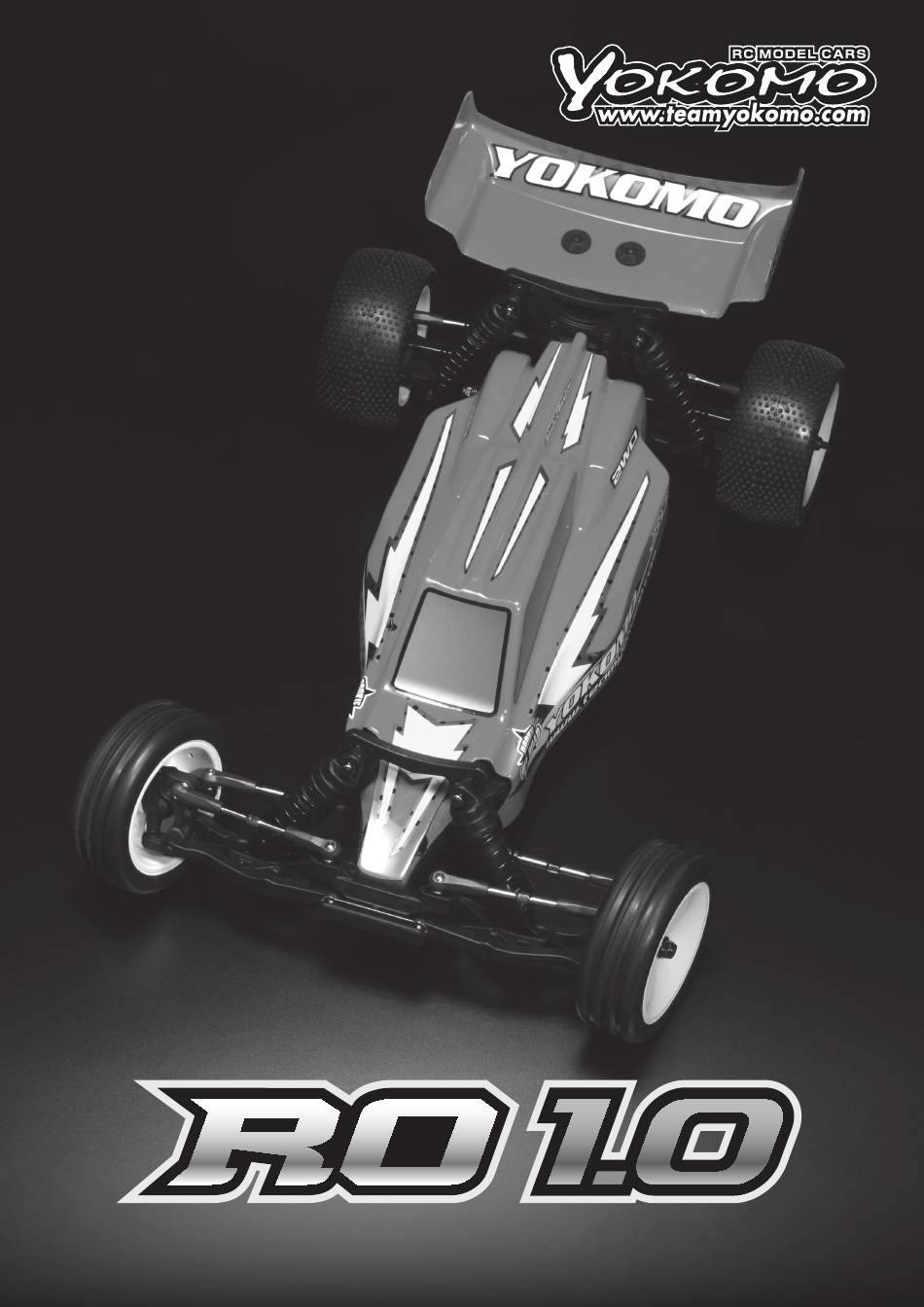

- Page 1 1/10 SCALE 2WD OFF-ROAD RACING CAR KIT...
- Page 2 走行してして下さい。 ① スピー ドコン トローラのスイッチをOFFにします。 ② バッテリーの接続を外します。 ③ 送信機のスイッチをOFFにし、 アンテナを縮めます。 Thank you for purchasing this Yokomo product. This high performance competition kit has been proudly manufactured by Yokomo - World Champion R/C car manufacturer. Proper assembly of this product will provide fun, safe enjoyment. PRECAUTIONS FOR SAFE ENJOYMENT OF YOUR R/C CAR For children under the age of 13, parental guidance is recommended when running. ■ ASSEMBLY PRECAUTIONS ■ ■ PRECAUTIONS BEFORE RUNNING ■ ■ BATTERY USAGE ■ ● Do not assemble around small children. The ● Yokomo R/C cars are built for competition use, and （Carefully read the instruction included with the batteries） parts can be dangerous if accidentally some models may exceed speeds of 40km per hour. ● When charging batteries, make sure that the swallowed. Practice common sense and run the car in open safe surrounding area is void of anything highly flammable. places, or R/C car tracks. ● Check the contents carefully before Also avoid charging in high-temperature locations. assembly. Please contact Customer Support ● Do not run the car on public roads with high amounts ...
- Page 3 Ｙ Ｔ − Ｃ Ｓ １A ハサミ １ ６ ０mm ￥1760 YOKOMOレーシングツール 2.0㎜ ヘックス ドライバー ￥770 Ｙ Ｔ − Ｃ Ｓ ２A 曲線バサミ ￥ １760 YT-20RTRA レッ ド / YT-20RTBA ブラック ナッ ト ドライバー （7.0㎜、 5.5㎜） ボディーリーマー NUT DRIVER BODY REAMER YOKOMOレーシングツール 5.5㎜ナッ ト ドライバー ￥880 YOKOMOレーシングツール ボディ リーマー ￥2310 YT-55RTRA レッ ド / YT-55RTBA ブラック YT-BRRA レッ ド / YT-BRBA ブラック YOKOMOレーシングツール 7.0㎜ナッ ト ドライバー ￥880 YT-70RTRA レッ ド / YT-70RTBA ブラック 瞬間接着剤 QUICK DRYING GLUE ラジオペンチ...
- Page 4 Z2-206-8A ロッドエンドボール 8 ㎜ ZC-N3P3A M3 ナット ( 薄 ) Z2-200-3A ベルクランク (R) Z2-200-3A ベルクランク (L) Z2-200-3A センターリンク ×1 Z2-200-3A Z4-201CLCA ベルクランク L&R × 各１ ※向きに注意 センターリンクカラー ZC-S40SA φ4mm シム ×4 ZC-S40SA φ4mm シム ZC-N3P3A M3 ナット ( 薄 ) ×2 Z4-201CLCA センターリンクカラー ×2 ZC-S40SA φ4mm シム...
- Page 6 Z2-009R35A リヤインナーサスアームピン (φ3.5) Z2-300RO リヤサスマウント・R Z2-001B3A リヤバンパー Z2-300RO リヤサスマウント・F Z2-001B3A リヤバンパー ×1 Z2-300R31A リヤアッパーアームマウント ×1 Z2-300RO リヤサスマウント・F ×1 Z2-300RO リヤサスマウント・R ×1 Z2-300R31A スタビホルダー ×1 Z2-300R31A マウントベース ×1 ZC-F310A M3x10 サラビス ZC-BH38A ZC-F38A M3x8 ボタンヘッド ×2 M3x8 サラビス ZC-F38A M3x8 サラビス ×2 ZC-BH322A M3x22 ボタンヘッド ZC-F310A M3x10 サラビス ×2 ZC-BH38A Z2-206-12A ZC-BH322A M3x8 ボタンヘッド ロッドエンドボール 12 ㎜ M3x22 ボタンヘッド ×2 Z2-300R31A スタビホルダー...
- Page 7 B2-503GMA S4-500GMA ギヤ･大 φ3 シム S4-500GMA S4-500GMA クロスピン ピン S4-500GMA φ5 シム･大 ピンを入れる時は、ピンの先端 B2-503GMA をドライブカップの穴に合せ、 ギヤ･小 ドライブカップをゆっくり回し S4-500GMA ながらいれます。 φ5 O リング Z2-503GH2A デフケースキャップ ×1 B2-501GGA ガスケット Z2-503GH2A Z2-503GH2A デフケース デフケースキャップ Z2-503GH2A B2-501GGA B2-501GSA デフケース ×1 ガスケット ×1 ドライブカップ ガスケットや O リングにはブラックグリス等 を塗布するとシール性が向上します。...
- Page 8 ZC-BH310A M3x10 ボタンヘッド ZC-BH38A M3x8 ボタンヘッド Z2-302CTA ギヤボックスキャップ ZC-S100S Z2-302CTA φ10 ㎜シム ギヤボックスキャップ ×1 Z2-302CTA ハイトアダプター 1/2 Z2-302CTA ハイトアダプター 1/2 ×2 BB-1510 10x15 ベアリング ZC-BH38-A M3x8 ボタンヘッド ×2 ZC-BH310A M3x10 ボタンヘッド ×2 ZC-S100SA φ10mm シム ×2 BB-1510A 10x15 ベアリング ×2 ZC-F28TPHA M2x8 サラタッピングビス Z2-118-31A ZC-F38A スパーガード M3x8 サラキャップ Z2-304MP モータープレート ×1 Z2-304MP モータープレート Z2-118-31A Z2-SG80SDA スパーガード ×1 スパーギヤ...
- Page 9 ZC-BH310A M3x10 ボタンヘッド ZC-BH318A M3x18 ボタンヘッド Z2-01069 ユニバーサルドライブシャフト・リヤ ×2 ZC-F38A M3x8 サラキャップ ×6 ZC-BH310A M3x10 ボタンヘッド ×2 ZC-BH318A M3x18 ボタンヘッド ×2 ZC-S550A φ5x0.5mm シム ×4 BB-105-2A 5x10 ベアリング ×2 ZC-F38A M3x8 サラキャップ S4-01069 ユニバーサルドライブシャフト・リヤ ZC-S550A φ5x0.5mm シム BB-105-2A 5x10 ベアリング ユニバーサルドライブシャフトは組立て済みです。 ユニバーサルドライブシャフトの組み立て方 分解、組立ての際に参照下さい。 S4-010TPCA ジョイントピン Z2-010RAMA リヤアクスル Z2-01069BA リヤドックボーン･69mm S4-010TPCA S4-010TPCA カップジョイント C クリップ C クリップを外す際は精密ドライバー等を使用し、変形に注意しながら少しずつずらす様にして取外します。...
- Page 10 ※M3ｘ22 ボタンヘッドは袋 #2 に入っています。 The M3ｘ22 BH screw are included in bag #2. ZC-BH322A M3x22 ボタンヘッド Z2-206DM2A ロッドエンド ×4 SD-TB52NA 52 ㎜ターンバックル ×2 リヤ アッパーロッド ×2 (52 ㎜ターンバックル ) ZC-BH318A M3x18 ボタンヘッド バッテリーの高さに合わせる。 バッテリーストッパーの向きは使用するバッテリー に合わせてお選びください。 Z2-118-31A バッテリーストッパー 標準サイズ 24 ㎜〜 1 セルサイズ 18.5 ㎜〜 半回転緩める。 Z2-118-31A バッテリーホルダー Z2-300R31A ギヤボックスサポート...
- Page 11 Z2-206-6A ロッドエンドボール 6 ㎜ Z2-415SP ステアリングプレート ZC-BH38A M3x8 ボタンヘッド ZC-BH36-A M3x6 ボタンヘッド ZC-BH312A M3x12 ボタンヘッド ZC-N3P3A M3 ナット ( 薄 ) Z2-414A キングピン ( 黒 ) Z2-206-8A ロッドエンドボール 8 ㎜ BB-105-2A Z2-415SH3A 5x10 ベアリング Z2-415SH3A ステアリングブロック B ステアリングブロック A&B 各 1 B2-010FHA フロントアクスル Z2-413H3A フロントハブキャリア Ｌ Z2-008F3A ※向きに注意...
- Page 12 Z2-001B3A バンパー ×1 Z2-206DM2A ロッドエンド ×8 Z2-001B3A バンパー ZC-F318A M3x18 サラビス ×2 SD-TB48NA 48 ㎜ターンバックル ×4 ZC-F318A M3x18 サラビス ステアリングロッド Steering Rod フロントアッパーロッド、ステアリングロッドは組立て済みです。 The Front upper rod and Steering rod come pre-assembled. フロント アッパーロッド R ×1 (48 ㎜ターンバックル ) フロント アッパーロッド フロント アッパーロッド L ×1 (48 ㎜ターンバックル ) Front Upper Rod ステアリングロッド R×1 (48 ㎜ターンバックル ) ステアリングロッド L×1 (48 ㎜ターンバックル...
- Page 13 ショックは組立て済みです。 ショックエンドボールを組込み、オイルを入れてご使用ください。 The Shock come pre-assembled. Install the shock end ball and add oil. ショックキャップ φ13 ㎜ O リング Z2-S1FS フロントショックボディ ×2 φ8 ㎜ O リング Z2-S1RS リヤショックボディ ×2 フロントショックボディ カラー・A P3 O リング Z2-S1FS/Z2-S1RS ショックキャップ ×4 0.5mm スペーサー・黒 リヤショックボディ カラー・B Z2-S1FS/Z2-S1RS アジャストナット ×4 O リングキャップ Z2-S1FS/Z2-S1RS O リングキャップ ×4 アジャストナット...
- Page 14 ショックオイル ショックオイルを入れ、ショック シャフトをゆっくり動かして気泡を YS-250B 抜きます。 ショックオイル #250 ×1 YS-300B ショックオイル #300 ×1 Z2-FRST/Z2-S1FS フロントショックスプリング ×2 Z2-FRST/Z2-S1RS リヤショックスプリング ×2 Z2-S1FS/Z2-S1RS スプリングカップ ×4 ショックキャップをしっかり ショック Assy と締め込みます。 この状態で上面と同じ位置まで オイルを足します。 In this state, add oil to the same position as the top surface. Z2-FRST フロントスプリング ショックキャップ締込み後、ショ ックシャフトが伸びる時は再度キ ャップを緩めて、ショックシャフ トをゆっくり上下させてオイルを 減らしキャップを締込みます。 After tightening the shock cap, if the Z2-FRST shock shaft stretches, loosen the cap...
- Page 15 ※ショックキャップボールが変形しないようにナットの締め過ぎに注意してください。 Be careful not to over-tighten the nut so as not to deform the shock cap ball. ※ショックマウントナットは袋 #2 に入っています。 S4-008R5BA Z2-S1FS/Z2-S1RS ショックマウントナット ×2 （YS-8BHA） ショックキャップボール ZC-N3LA M3 ナイロンナット Z2-S1FS/Z2-S1RS（YS-8BHA） ショックキャップボール ×4 フロントショック Assy ZC-N3LA M3 ナイロンナット ×4 ZC-BH318A M3x18 ボタンヘッド ×4 ZC-BH318A M3x18 ボタンヘッド ZC-N3LA M3 ナイロンナット...
- Page 16 ※サーボホーンを取り付ける前に必ず、サーボのニュートラル調整を行ってください。 （詳しくはプロポセットの取扱説明書をご覧下さい。 ） 使用するサーボに合わせてサーボホーンをお選び下さい。 Z2-200-3A 各社用３タイプ入っています。 サーボマウント Z2-200-3A サーボホーン ×3 Z2-200-3A サーボホーン サーボ （別途ご用意下さい。 ） Servo (Sold separately.) Z2-200-3A サーボマウント ×2 Z2-206-8A 3×8 ワッシャー ロッドエンドボール 8 ㎜ Z2-206DM2A ZC-BH312A ロッドエンド SS ×2 ZC-BH310A M3x12 ボタンヘッド M3x10 ボタンヘッド Z2-206-8A ロッドエンドボール 8 ㎜ ×1 3×8 ワッシャー ×2 ZC-SS312A サーボロッドは組立て済みです。 M3x12 セットスクリュー ×1 The Servo rod come pre-assembled. ZC-F38A M3x8 サラキャップ ×2 ZC-BH310A...
- Page 18 ◆推奨ブラシレスモーター：21.5T Recommended brushless motor：21.5T ◇推奨ブラシモーター：23T Recommended brush motor：23T モーター ( 別途ご用意下さい。) BM-4824A 27T ピニオンギヤ ×1 3×8 ワッシャー ×2 ZC-SS33 M3x3 セットスクリュー ×1 ZC-C38A M3x8 キャップスクリュー ×2 3×8 ワッシャー ZC-C38A M3x8 キャップスクリュー ギヤの噛み合わせは 0.3mm 程度ガタつくように合わ せます。ガタが多すぎるとギヤが破損しやすくなるた めご注意下さい。 また、この間隔が狭すぎると異音が生じたり、駆動が 重くなるため調整は慎重に行ってください。 平らな面 ZC-SS33A M3x3 セットスクリュー 24T ピニオンギヤ ピニオンギヤをスパーギヤの歯幅に合わせて固定します。 ☆ピニオンギヤは 18T 〜 30T まで装着できます。...
- Page 19 ショートサイズ Li-Po 1 セルサイズ･ショート Li-Po に対応...
- Page 21 RO1.0 Body X1 れたり、塗りムラができるので、全体に薄く塗って乾かし２〜３回に分けて塗装するようにしてください。 Z2-101RO ※ボディ表面の保護シートは塗装後に剥がすようにしてください。 マスキングシート Masking Decal X1 ZC-105B マジックテープ × 各 1 Velcro Tape (One of each.) ZC-RO-1 RO1.0 ボディデカール ×1 RO1.0 Body Decal X1 ZS-GWBNA ごくらくオフロードウイング･ナロー ×1 ●デカールの貼り方 OFF ROAD Wing Narrow X1 ・ボディ表面の保護シートを剥がしてから行います。 ①デカールを台紙も一緒に切り抜きます。 ②台紙の端の方を少しカットしてデカールを貼る位置に合わせます。 ③位置が決まったら少しずつ台紙を剥がしながら位置がずれないように貼っていきます。 ※デカールを貼る際に台紙を全部剥がしてしまうと気泡が入ったりシワの原因になります。 ※塗装してからデカールを貼ります。 ※...
- Page 22 ROOKIE OFF-ROAD RO1.0 Exploded View Z2-017S ZC-N3P3A ZC-S37A ZC-N3LA ZC-BH322A ZC-BH315A ZC-BH38 ZC-F310A Z2-002BTA Z2-200-3A Z2-118-31A ZC-S37A Z2-200-3A ZC-BH312A BB-730-4A Z2-206-8A ZC-N3P3A ZC-F25A Z2-206-8A Z2-200-3A ZC-S36A ZC-BH310A BB-730-4A Z2-200-3A Z2-206DM2A ZC-S37A ZS-SS312A Z2-201P3A ZC-BH312A Z2-206DM2A ZC-A3610BA Z2-200-3A Z4-201CLCA SC-S40A Z2-206-6A Z2-200-3A SC-S40A ZC-BH312A ZC-N3P3A...
- Page 23 ZC-F310A B2-501GSA Z2-503GH2A Z2-001W3A BD-500GOA ZC-S50SA S4-500GMA B2-503GMA B2-503GMA B2-503GMA ZC-BH322A S4-500GMA BD-500GOA ZC-S37A Z2-503GH2A ZC-N3P3A ZC-BH310A B2-501GGA B2-501GSA S4-500GMA Z2-670SA ZC-N3LA B2-670PA ZC-BH28TPA B2-670CA Z2-SG80SDA ZC-BH318A B2-670CA Z2-017S ZC-BH312A B2-670PA ZC-F38A ZC-F28TPHA ZC-BH38A Z2-118-31A ZC-BH310A Z2-302CTA Z2-303IA BM-4818 〜 30A Z2-302CTA ZC-C38A BB-1510A...
-
Page 24: Parts List
Z2-002C31A ¥12,870 ★ ★ ( ハイグリップ向 / ロング ver) Z2-201P3A DTM3/CAL3 用 ステアリング ベルクランク ポスト ¥660 ● ● YZ-2DTM3.1 用 ハード メイン シャーシ Z2-201SBS RO1.0 ／ SO1.0 用 アルミ製 ベルクランク セット ¥9,240 ★ ★ Z2-002D31A ¥12,870 ★ ★ ( ダート / ロング ver.) Z2-203AA YZ-2 用 アルミ製 サーボマウント ¥3,300 ★ ★ YZ2T/YZ- ２用... - Page 25 B-MAX2 用 H12 フロント ホイル ( イエロー ) B2-821HYA ¥660 ★ ★ Z2-S1RS RO1.0 リヤショックセット（Z2-017S、Z2-018-2 用） ¥2,860 ● - (H12mm ６角ハブ用 ) Z2-S1SS RO1.0 アルミ製 F ／ R ショックセット ¥14,300 ★ ★ B-MAX2 用 H12 フロント ホイル ( ホワイト ) B2-821HWA ¥660 ● ★ (H12mm ６角ハブ用 ) Z2-FRST RO1.0 F ／ R ショックスプリング セット ¥1,100 ● ★...
- Page 26 アルミ製 アンチロールバー ボール（ハード／ 2 個入） ¥660 ★ ● ZC-BH28TPA M2X8 ボタンヘッド タッピング（1.5mm 六角穴） ¥440 ● ● パーツリスト中の「 ● ★ 」はキットの適合表記となります。 アルミ製 ZC-N4FLTA ¥990 ★ ★ ● ＝ 標準装備 ★ ＝ オプション ４mm 大径フランジ ナット薄型 ( セレート付 ４個入 ) ZC-RO-1 RO1.0 ボディ用デカールシート ¥990 ● ★ 本パーツリストの商品名は整合を図るため、言い回しや呼び方を若干変えてある事があります。 φ 5.0 ｍｍ ステンレス スペーサーシム ZC-S50SA ¥660 ★ ★ (0.05 0.1 0.2mm 厚 ) v1.0 2023.04 製品の仕様及び価格は、予告無く変更する場合があります。表示価格は希望小売価格（税込）につき、実売価格は店頭にてご確認下さい。...
- Page 28 世界のブランド YOKOMO ヨコモは競技用 R/C カー（ラジオコントロールカー）の専門メーカーです。その製品は、全日本選手権、全米選手権、ヨーロッパ選手権、 そして R/C カーレースの最高峰である世界選手権レースでも優勝。世界の R/C カーマニアに愛用されています。 株式会社 ヨコモ 〒305-0861 茨城県つくば市谷田部 4385-2 TEL 029-896-3888 FAX 029-896-3889 営業時間：9 時〜 12 時 13 時〜 17 時（祝祭日を除く月〜金） YOKOMO LTD. 4385-2 Yatabe, Tsukuba City, Ibaraki Prefecture, 305-0861.JAPAN 2023.04 TEL +8129-896-3888 FAX +8129-896-3889...
