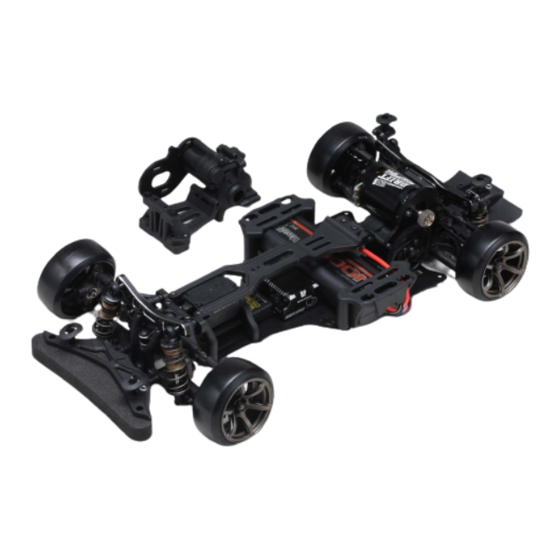

- Page 2 走行してして下さい。 ① スピー ドコン トローラのスイッチをOFFにします。 ② バッテリーの接続を外します。 ③ 送信機のスイッチをOFFにし、 アンテナを縮めます。 Thank you for purchasing this Yokomo product. This high performance competition kit has been proudly manufactured by Yokomo - World Champion R/C car manufacturer. Proper assembly of this product will provide fun, safe enjoyment. PRECAUTIONS FOR SAFE ENJOYMENT OF YOUR R/C CAR For children under the age of 13, parental guidance is recommended when running. ■ ASSEMBLY PRECAUTIONS ■ ■ PRECAUTIONS BEFORE RUNNING ■ ■ BATTERY USAGE ■ ● Do not assemble around small children. The ● Yokomo R/C cars are built for competition use, and （Carefully read the instruction included with the batteries） parts can be dangerous if accidentally some models may exceed speeds of 40km per hour. ● When charging batteries, make sure that the swallowed. Practice common sense and run the car in open safe surrounding area is void of anything highly flammable. places, or R/C car tracks. ● Check the contents carefully before Also avoid charging in high-temperature locations. assembly. Please contact Customer Support ● Do not run the car on public roads with high amounts ...
- Page 3 YOKOMOレーシングツール 2.0㎜ ヘックス ドライバー ￥550 Ｙ Ｔ − Ｃ Ｓ ２ 曲線バサミ ￥ １ ２ ０ ０ YT-20RTR レッ ド / YT-20RTB ブラック ボディーリーマー ナッ ト ドライバー （7.0㎜、 5.5㎜） BODY REAMER NUT DRIVER YOKOMOレーシングツール ボディ リーマー ￥1600 YOKOMOレーシングツール 5.5㎜ナッ ト ドライバー ￥660 YT-55RTR レッ ド / YT-55RTB ブラック YT-BRR レッ ド / YT-BRB ブラック YOKOMOレーシングツール 7.0㎜ナッ ト ドライバー ￥660 YT-70RTR レッ ド / YT-70RTB ブラック 瞬間接着剤 プラス ドライバー （小） SCREW DRIVER(SMALL) QUICK DRYING GLUE...
- Page 4 1. メインシャシーの組立て Main Chassis Assembly ※向きに注意 Y2-301 Note position 組立説明書の各ページで使用するビス等は、 サスマウント・43.5 ㎜ Suspension Mount・43.5 ㎜ ビスのみの別袋に入っています。 There is a bag that contains only screws used on each page of the instruction manual. ※向きに注意 Note position Y2-301 サスマウント・39.5 ㎜ Suspension Mount・39.5 ㎜ ZC-F310 M3x10 サラビス FHS Screw Y2-002Z メインシャシー ×1 Main Chassis このページで使用するパーツ Parts used on this page ZC-F310 M3x10 サラビス FHS Screw Y2-003Z Y2-002Z アッパーデッキマウント メインシャシー ×1 Upper Deck Mount Main Chassis Y2-118L 袋...
- Page 5 2. ステアリングロッド、ベルクランクの組立て Steering Rod, Bellcrank Assembly 片方が逆ネジになっています。 Y2-207 One side is reverse threaded. ボールエンドキャップ M Ball Cup SD-TB33 33 ㎜ターンバックル 33 ㎜ Turnbuckle SD-TBL ターンバックルレンチ ターンバックルは六角部の溝が Turnbuckle Wrench 車を前から見て左側に揃えて 組込むことをお勧めします。 ステアリングロッド ×2 (33 ㎜ターンバックル ) Steering Rod ×2 (33 ㎜ Turnbuckle) 54.9 ㎜ 袋 #2 の内容 Bag #2 Contents Y2-202 ステアリングロッド B8-206MH センターリンク ×1 Steering Rod ロッドエンドボール M Center Link Ball Stud M Y2-202...
- Page 6 3. ギヤデフの組み立て Gear Diff Assembly Y2-503GH / ZC-BH28TP M2x8 タッピングビス BH Tapping Screw Y2-503GH / ZC-BH28TP M2x8 タッピングビス BH Tapping Screw シリコンオイル #10,000 Silicon Oil Y2-501GG ガスケット Gasket ガスケットや O リングには ブラックグリス等を塗布する とシール性が向上します。 ①→②、 ③→④と対角線 Coating the gasket with に均等に締め込みます。 black grease will help Tighten equally in the provide a better seal. order of ①→② then ③→④. ★推奨アイテム CS-SLG Y2-500GSA シールグリス●860 ギヤデフ ( 組立済 ) Gear Diff (Assembly) 六角レンチ（1.5mm） Allen Key ( 1.5mm ) 分解、組立ての際に参照下さい。...
- Page 7 5. ギヤボックスの組み立て リヤブレースはローマウント、ハイマウントのどちらかをお選びください。 Gear Box Assembly The rear brace be choice of the low mount position or high mount position. ▼リヤブレース・ローマウント Rear brace・Low mount ZC-BH38 M3x8 ボタンヘッド BHS Screw BB-1510 10x15 ベアリング Bearing Z2-009R3 マウントピン Y2-302Z Mount Pin ギヤボックスキャップ Gear Box Cap ZC-BH24 Y2-003Z M2x4 ボタンヘッド リヤブレース BH Screw Rear Brace ※リヤブレースは袋 #1 に入っています。 The ball ends are included in bag #1. ZC-BH312 M3x12 ボタンヘッド BHS Screw このページで使用するパーツ Y2-304Z モータープレート Parts used on this page Motor Plate ※リヤブレースは袋...
- Page 8 6. ギヤボックスの組み立て Gear Box Assembly ▼リヤブレース・ローマウント ▲リヤブレース・ハイマウント Rear brace・Low mount Rear brace・High mount ZC-BH310 M3x10 ボタンヘッド BHS Screw ZC-BH310 M3x10 ボタンヘッド BHS Screw ZC-F310 M3x10 サラキャップ FHS Screw ZC-F310 M3x10 サラキャップ FHS Screw ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。 ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。 また、この間隔が狭すぎると異音が生じたり、駆動が重くなる ため調整は慎重に行ってください。 Adjust the meshing of the gears so that there is approximately 0.3mm of play in between the teeth. Be careful, as too much play will cause the gears to strip. Please adjust the gear mesh carefully, as insufficient ZC-BH36 clearance between the teeth will cause excessive gear M3x6 ボタンヘッド noise, as well as causing a drag in the drivetrain. BHS Screw ZC-S37 ワッシャー Washer 袋 #4 の内容 Bag #4 Contents ZC-SS33 このページで使用するパーツ...
- Page 9 Servo Installation ※サーボホーンを取り付ける前に必ず、 サーボのニュートラル調整を行ってください。 （詳しくはプロポセットの取扱説明書をご覧下さい。 ） Make sure that the servo is centered before attaching the servo horn. (Refer to your radio manual for more information.) ※サーボマウントは袋 #1 に入っています。 The servo mount are included in bag #1. サーボ （別途ご用意下さい。 ） B8-206SH Servo (Sold separately.) ロッドエンドボール S Ball Stud S 使用するサーボに合わせてサーボホーンをお選び下さい。 Select the servo saver adapter matching the servo being used. YOKOMO / FUTABA SANWA / KO / JR Y2-301 Hitec サーボマウント Servo Mount ZC-S37 M3 ワッシャー B9-204 Washer サーボホーン ZC-BH310 Servo Horn M3x10 ボタンヘッド サーボホーン取付けビスは使用する BHS Screw サーボ付属のビスをご使用ください。...
- Page 10 9. フロントバルクヘッド、リヤショックタワーの取り付け Front Bulkhead, Rear Shock Tower Installation ※締めすぎに注意※ Do not over tighten. ※締めすぎに注意※ ZC-BH310 Do not over tighten. M3x10 ボタンヘッド BHS Screw ZC-BH310 M3x10 ボタンヘッド BHS Screw Y2-302ZD アッパーアームマウント Upper Arm Mount ※向きに注意 Note position 上になる面 Top side Y2-302ZD フロントバルクヘッド Front Bulkhead Y2-302ZD バルクヘッド 後 ZC-F310 Bulkhead Rear このページで使用するパーツ M3x10 サラキャップ Parts used on this page FHS Screw ※ボールエンド L は袋 #2 に入っています。 The ball ends are included in bag #2. ZC-BH310 M3x10 ボタンヘッド Y2-207 BHS Screw ボールエンドキャップ...
- Page 11 10. フロントアッパーアームの取り付け Front Upper Arm Installation ※ボールエンド L は袋 #2 に入っています。 The ball ends are included in bag #2. Y2-008FU フロントアッパー A アーム Front Upper A Arm フロントアッパーロッド ×2 (27 ㎜ターンバックル ) Front Upper Rod ×2 (27 ㎜ Turnbuckle) 片方が逆ネジになっています。 58.5 ㎜ One side is reverse threaded. SD-TB27 27 ㎜ターンバックル Y2-207 27 ㎜ Turnbuckle ボールエンドキャップ L Ball Cup ※向きに注意 Note position Y2-009FA アッパーサスアームピン (φ2.5×32.5 ㎜ ) Upper Sus. Arm Pin このページで使用するパーツ...
- Page 12 11. フロントサスアームの取り付け Front Suspension Arm Installation BD-301B サスピンボール Sus Pin Ball Y2-008FLS ロアアームスペーサー Lower Arm Spacer Y2-008FLS ロアアームスペーサー BD-009BF Lower Arm Spacer インナーサスアームピン (φ3×42 ㎜ ) Inner Sus. Arm Pin BD-301B サスピンボール Sus Pin Ball Y2-301 サスマウント・39.5 ㎜ Suspension Mount・39.5 ㎜ ※サスマウントは袋 #1 に入っています。 The sus mount are included in bag #1. このページで使用するパーツ Parts used on this page ※サスマウントは袋 #1 に入っています。 The sus mount are included in bag #1. Y2-301 サスマウント・39.5 ㎜ ×1 Suspension Mount・39.5 ㎜...
- Page 13 12. ステアリングブロックの取り付け Steering Block Installation Y2-010F B8-206SH フロントアクスル ロッドエンドボール S( 短い方 ) Front Axle Ball Stud S Y2-415CPF ステアリングブロック L Steering Block L ※向きに注意 BB-105-2 Note position ZC-SS315 5x10 ベアリング M3x15 セットスクリュー Bearing Set Screw SD-011 ホイルハブピン Wheel Hub Pin ※ホイルハブは袋 #1 に入っています。 The wheel hubs are included in bag #1. このページで使用するパーツ Y2-301 ホイルハブ ( 厚 ) Parts used on this page Wheel Hub (Thick) ※ホイルハブは袋...
- Page 14 13. リヤハブキャリアの組み立て Rear Hub Carrier Assembly Y2-010 ユニバーサルドライブシャフト ZC-A3630B Universal Driveshaft/49mm 3mm アルミスペーサー・黒 3mm Aluminum Spacer ･ Black B8-206LH このページで使用するパーツ ロッドエンドボール L Ball Stud L Parts used on this page ※ホイルハブは袋 #1 に入っています。 BB-1510 The wheel hubs are included in bag #1. 10x15 ベアリング Bearing Y2-301 ホイルハブ ( 薄 ) ×2 SD-011 Wheel Hub (Thin) ホイルハブピン Wheel Hub Pin BB-105-2 Y2-415CPR 袋 #8 の内容 5x10 ベアリング リヤハブキャリア L Bearing Bag #8 Contents Rear Hub Carrier L...
- Page 15 15. リヤサスアームの取り付け Rear Suspension Arm Installation BD-301B サスピンボール Sus Pin Ball BD-009BR インナーサスアームピン (φ3×45 ㎜ ) Inner Sus. Arm Pin Y2-008R ロアアームスペーサー Lower Arm Spacer Y2-302MD サスマウント・45.7 ㎜ Suspension Mount・45.7 ㎜ ※サスマウントは袋 #1 に入っています。 The suspension are included in bag #1. ZC-F310 このページで使用するパーツ M3x10 サラキャップ Parts used on this page FHS Screw ※サスマウントは袋 #1 に入っています。 The suspension are included in bag #1. Y2-302MD サスマウント・45.7 ㎜ ×1 Suspension Mount・45.7 ㎜ 袋 #9 の内容 Bag #9 Contents BD-301B ※向きに注意...
- Page 16 16. フロント＆リヤショックの組み立て Front & Rear Shock Assembly YS-S9M YS-S4M ショックピストン ショックボディ Shock Piston Shock Body YS-S4AJM YS-7HGC このページで使用するパーツ アジャストナット O リング YS-5SSS-1 Y4-S5 Adjusting Nut Parts used on this page ショックシャフト O Ring E リング・2mm Shock Shaft E Ring ※スプリングカップは袋 #1 に入っています。 YS-7HGC The spring cups are included in bag #1. 0.5 ㎜スペーサー Spacer YS-S9M O リングカラー ※向きに注意 O Ring Collar Note position Y2-301 ( フロント...
- Page 17 17. フロント＆リヤショックの取り付け Front & Rear Shock Installation FRONT YS-7B O リング ( ブラック ) O Ring (Black) フロントショック Assy Front Shock Assembly REAR 袋 #10 の内容 YS-7B Bag #10 Contents O リング ( ブラック ) O Ring (Black) このページで使用するパーツ Parts used on this page リヤショック Assy Rear Shock Assembly YS-7B O リング ( ブラック ) ×4 O Ring (Black) 18. バンパー、ボディポストの取り付け ...
- Page 18 19. バンパー、ボディポストの取り付け ※ご注意ください。 ※ Bumper, BodyPost Installation ボディにリヤの取付穴を開ける際はマーキング位置より 4.5 ㎜後方に開けてください。 ※Please Note※ ZC-F310 M3x10 サラキャップ When making a rear mounting hole in the body, make it 4.5 mm behind the marking position. Y4-001 FHS Screw バンパーサポート Bumper Support ※向きに注意 Note position Y4-016 リヤボディポスト Rear Body Post Y4-001F ウレタンバンパー Foam Bumper ZC-BH312 M3x12 ボタンヘッド BHS Screw このページで使用するパーツ Parts used on this page Y4-016 ボディマウント Body Mount Y4-001F ウレタンバンパー ×1 Foam Bumper 袋 #11 の内容 Bag #11 Contents Y2-001RA ディフューザー・大 ×1 Diffuser Large...
- Page 19 20. ディフューザーの取り付け Diffuser Installation Y2-001RA ディフューザー・小 Diffuser・Small Y2-001RA ディフューザー・大 Diffuser・Large 袋 #11 の内容 ZC-F312 Bag #11 Contents M3x12 サラキャップ FHS Screw このページで使用するパーツ ディフューザーはお好みでお選びください。 Parts used on this page Choose from three diffuser types. ZC-F312 M3x12 サラキャップ ×2 FH Screw 21. 受信機、スピードコントローラーの取り付け Receiver,ESC Installation 受信機、スピードコントローラー （別途ご用意下さい。 ） Receiver and speed controller (Sold separately.) ZC-203 両面テープ Double-Sided Tape サイズに合わせて カットします。 Cut to size. 袋 #12 の内容 Bag #12 Contents このページで使用するパーツ...
- Page 20 22. アッパーデッキ、バッテリーホルダーの取り付け Upper Deck, Battery Holder Installation ZR-200G アンテナパイプ Y2-301 Antenna Tube アンテナマウント Antenna mount ZC-BH310 M3x10 ボタンヘッド BHS Screw Y2-003Z アッパーデッキ Upper Deck ZC-F38 M3x8 サラキャップ FHS Screw ZC-BH310 M3x10 ボタンヘッド BHS Screw Y2-118L バッテリーホルダー ( 標準サイズバッテリー用 ) 袋 #12 の内容 Battery Holder ( For standard size battery ) Y2-118L Bag #12 Contents バッテリーホルダー Battery Holder このページで使用するパーツ Parts used on this page ZR-200G アンテナパイプ ×1 Antenna Tube Y2-301 アンテナマウント ×1 Antenna mount...
- Page 21 タイヤの組み立て、取り付け Tires Assembly, Wheel Installation ※タイヤ、ホイル、固定用テープは付属しておりません。 ※ 別途ご用意ください。 Tire and wheel, mounting tapes.( Sold separately ) ZR-DRT タイヤの内径はテーパーになっ タイヤ固定用テープ ています。 Tire Mounting Tape 内径の大きい方 ( 点のある側 ) から ホイルを押し込んで組み込みます。 Note that the tire has a tapered 丸い点 inner diameter. When mounting, push in the tire from the side with the larger diameter opening. 固定用テープをホイル ホイール 中央に貼ります。 Wheel Apply the mounting tape along the center of the wheel. ZR-DRA ( アスファルト向け ) TR-DRC( カーペット、 P タイル向け ) ドリフトタイヤ Drift Tire ※タイヤ、ホイルは付属しておりません。...
- Page 22 ▼リヤブレース・ローマウント Rear brace・Low mount ▲リヤブレース・ハイマウント Rear brace・High mount ※タイヤ、ホイルは付属しておりません。 ※ 別途ご用意ください。 Tire and wheel ( Sold separately )
- Page 23 SETTING SHEET Driver 日付／Date ／ ／ コース／Circuit □ イン ドア／Indoor □ アウ ト ドア／Outdoor 環境／Place □ アスファル ト／Asphalt □ カーペッ ト／Carpet 路面／Track □ コンクリー ト／Concrete □ Pタイル／Plastic tile □ フラッ ト／Flat □ バンピー／Bump 路面状況／Track situation □ 高い／High □ 普通／Medium □ 低い／Low グリ ップ／Traction V 1.0 202211 スペーサー □ 樹脂製／Molded ショ ック／shock absorber 車高／Ride Height Spacer □ アルミ製／Aluminum □ 樹脂製／Molded □ Adjustable □ アルミ製／Aluminum □ 樹脂製／Molded オイル／Oil キャンバー／Camber Angle □ アルミ製／ Aluminum ピス...
- Page 24 ROOKIE DRIFT RD1.0 Exploded View...
- Page 26 PARTS LIST RD1.0 SD1.0 ROOKIE DRIFT SUPER DRIFT 品 番 品 名 入数 価格 （税込） D-178RSA フォワードタイプスプリング ドリフト R 用 ソフト ¥726 ★ ★ サイドグリッフタイプスプリング D-179RAA ¥726 ★ ★ ドリフト R 用オールラウンド サイドグリッフタイプスプリング D-179RSA ¥726 ● ● ドリフト R 用 ソフト キット D-180A RWD スプリング セット ドリフト用 6 種類 ¥4,059 ★ ★ D-CFSA 30mm アルミフレーム ファン シルバー...
- Page 27 Y2-001GBA CG 製 F バンパー / ブレース ¥4,708 ★ ★ Y2-415BDA キャリパー用ブレーキディスク ¥1,144 ★ ★ Y2-001RAA ワイド / ナロー ディフューザー ¥1,485 ● ● Y2-415CPA ブレーキディスクキャリパーセット ¥4,433 ★ ★ Y2-002AL アルミ製 メイン シャーシ ¥13,750 ★ ● フロント ステアリングブロック Y2-415CPFA ¥891 ● ● YD-2 シリーズキャリパー用 Y2-002MGA 艶消...
- Page 28 Z2-505TA デフ用タングステン 3/32 ボール YZ-2/4 用 ¥1,386 ★ ★ YT-YRTSBA ワークス レンチ ヘックス / ナットドライバーセット ( 黒 ) ¥2,728 ★ ★ ZC-002PA シャーシ プロテクティブシート YOKOMO ロゴ入 ¥1,221 ★ ★ YT-YRTSRA ワークス レンチ ヘックス / ナットドライバーセット ( 赤 ) ¥2,728 ★ ★ ZC-206SHSA φ 4.3 ロッドエンドボール S 首短 6 角穴付 11.3mm ¥594 ● ●...
