HAEGER Design Chrome TW-25C.005A Manual page 15

Descrição dos elementos (Fig-1)
1 – Toalheiro 625*400
3 – Elemento de aquecimento
5 – 2x parafusos M6x20
7 – 2x arruela Ø16xØ6x1,4
9 – 2x bucha de parede Ø8x64mm
Instalação
1. A instalação deve ser realizada por um profissional qualificado ou outra pessoa
totalmente qualificada. Deve ser instalado de acordo com as práticas comerciais
normais e em conformidade com a legislação nacional (diretivas de eletricidade da
UE e regulamentos relativos a instalações especiais e locais de operação, incluindo
banheiros, cabines de chuveiro (IEC 60364-7-701).
2. Certifique-se de que possui os equipamentos necessários para sua proteção pessoal
antes de iniciar a instalação.
3. Verifique se preparou todos os componentes indicados na caixa de acessórios e se o
tamanho e acabamento são os que você precisa, antes de iniciar a instalação.
4. A instalação, manuseio ou uso inadequado do aquecedor de toalhas será motivo
imediato para o término da garantia oferecida para o produto.

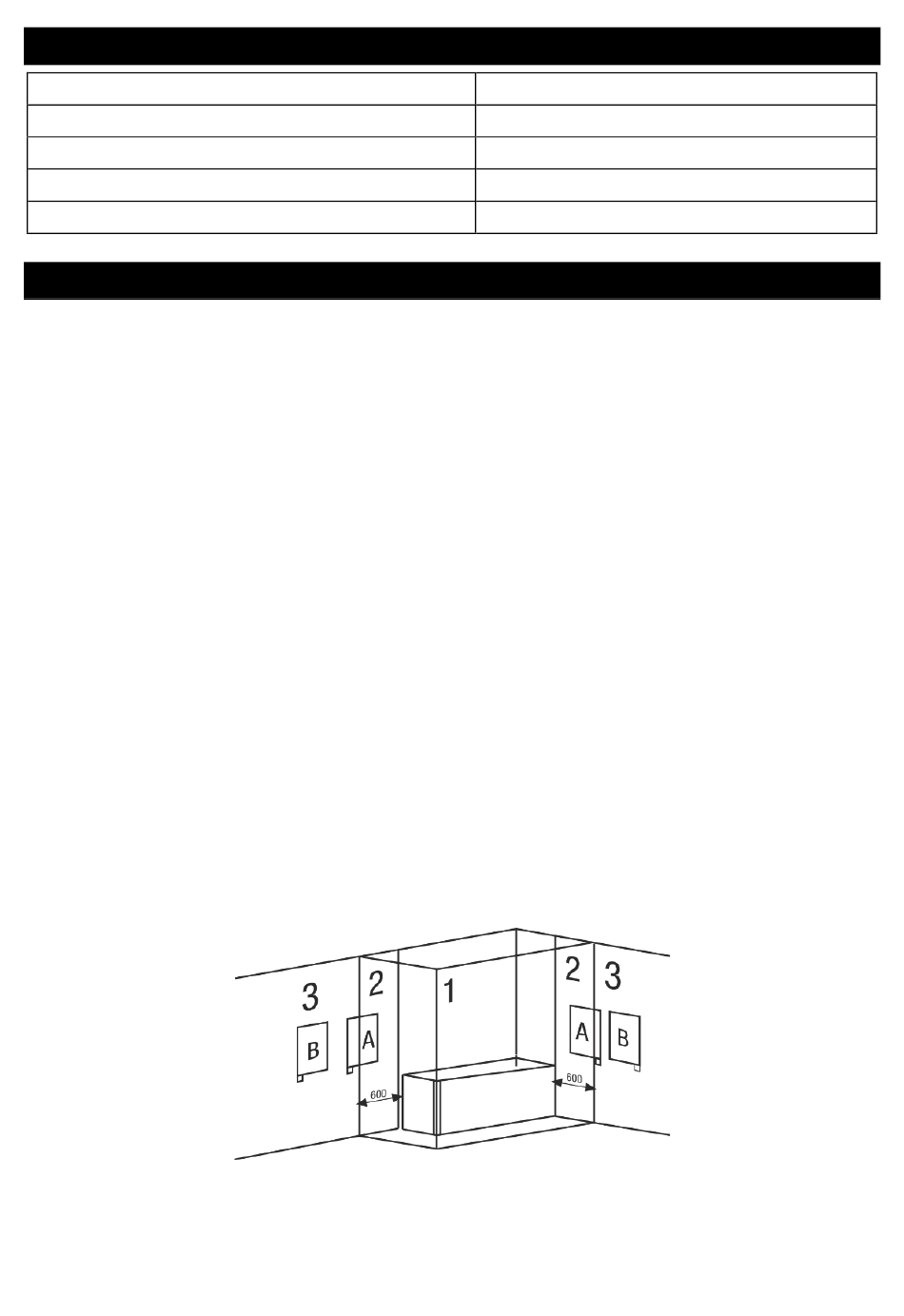

5. O produto pode ser instalado com segurança nas Zonas 3. Para instalações nas Zonas
2 (verifique o esquema abaixo), considere as seguintes limitações:
Em banheiros, o produto nunca deve ser instalado de forma que o painel de
•
controle possa ser tocado por alguém na banheira ou no chuveiro. O painel de
controle deve estar localizado a pelo menos 600 mm de distância de qualquer
área molhada. O corpo do produto pode ser colocado nas Zonas 2 se o painel de
controle estiver localizado na Zona 3.
Em locais húmidos, a fonte de alimentação deve ser instalada a uma altura de
•
pelo menos 25 cm acima do piso (banheiros e cozinhas).
O produto deve ser aterrado.
•
2 – 1x bujão de ventilação G1/2
4 – 2x suporte ɸ20.2x25
6 – 2x parafusos ST4.8x60mm
8 – 2x suportes de plástico ɸ28x34
10 – Parafuso de fixação M5x12
12
