Ducati 97380141A Manual

Modelli di riferimento: / Reference Ducati Motorcycles:
Monster 1200

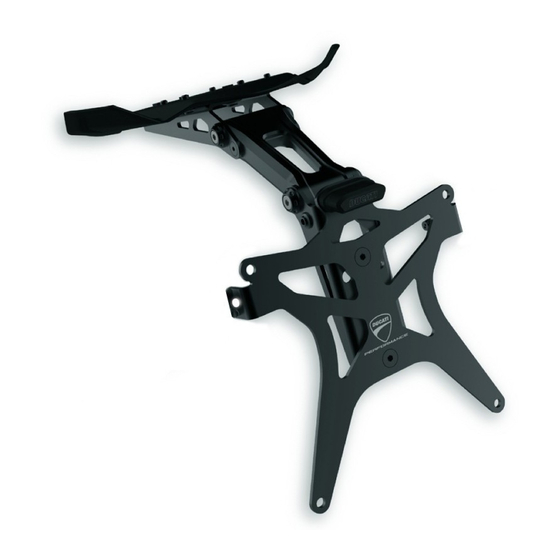

Kit portatarga omologato sotto sella / Kit of type-approved underseat number plate holder - 97380141A
1 Gommino (q.tà 4)
2 Vite TCEIR M6x16 (q.tà 8)
3 Base portatarga
4 Passacavo
5 Braccio portatarga
6 Fermacavo (q.tà 3)
7 Fascetta (q.tà 2)
8 Boccola (q.tà 4)
9 Staffa inferiore
1 Grommet (q.ty 4)
2 TCEIR screw M6x16 (q.ty 8)
3 Number plate holder base
4 Cable ring
5 Number plate holder arm
6 Cable retainer (q.ty 3)
7 Tie (q.ty 2)
8 Bushing (q.ty 4)
9 Lower bracket
Cod. ISTR - 581 ED./ED. 00
1
4
I particolari evidenziati in grigio e riferimento numerico (Es.
installare e gli eventuali componenti di montaggio forniti a kit. I particolari con riferimento
alfabetico (Es. A ) rappresentano i componenti originali presenti sul motoveicolo.
Per una lettura rapida e razionale sono stati impiegati simboli che evidenziano situazioni di
massima attenzione, consigli pratici o semplici informazioni.
Tutte le indicazioni destro o sinistro si riferiscono al senso di marcia del motociclo.
Parts highlighted in grey and with a numeric reference (Example
installed and any assembly components supplied with the kit. Parts with an alphabetic reference
(Example ) are the original components fitted on the vehicle.
A
For easy and rational reading, this document uses graphic symbols for
highlighting situations in which maximum care is required, practical advice or simple information.
Any right- or left-hand indication refers to the vehicle direction of travel.
Attenzione / Warning
La non osservanza delle istruzioni riportate può creare una situazione di pericolo e causare
gravi lesioni personali e anche la morte. / Failure to follow these instructions might give raise to
a dangerous situation and provoke severe personal injuries or even death.
Importante / Caution
Indica la possibilità di arrecare danno al veicolo e/o ai suoi componenti se le istruzioni
riportate non vengono eseguite. / Failure to follow these instructions might cause damages to the
vehicle and/or its components.
Note / Note
Fornisce utili informazioni sull'operazione in corso. / Useful information on the procedure
being described.
1
2
6
7
8
2
ISTR - 581 ED./ED. 00
3
2
5
8
2
8
9
8
) rappresentano l'accessorio da
2
) are the accessory to be
2
Pag. - Page 1/16
