DUCATIPERFORMANCE
DUCATI MOTOR HOLDING S.p.A.
28
4
27
3
18
20
12
21
7
26
17
10

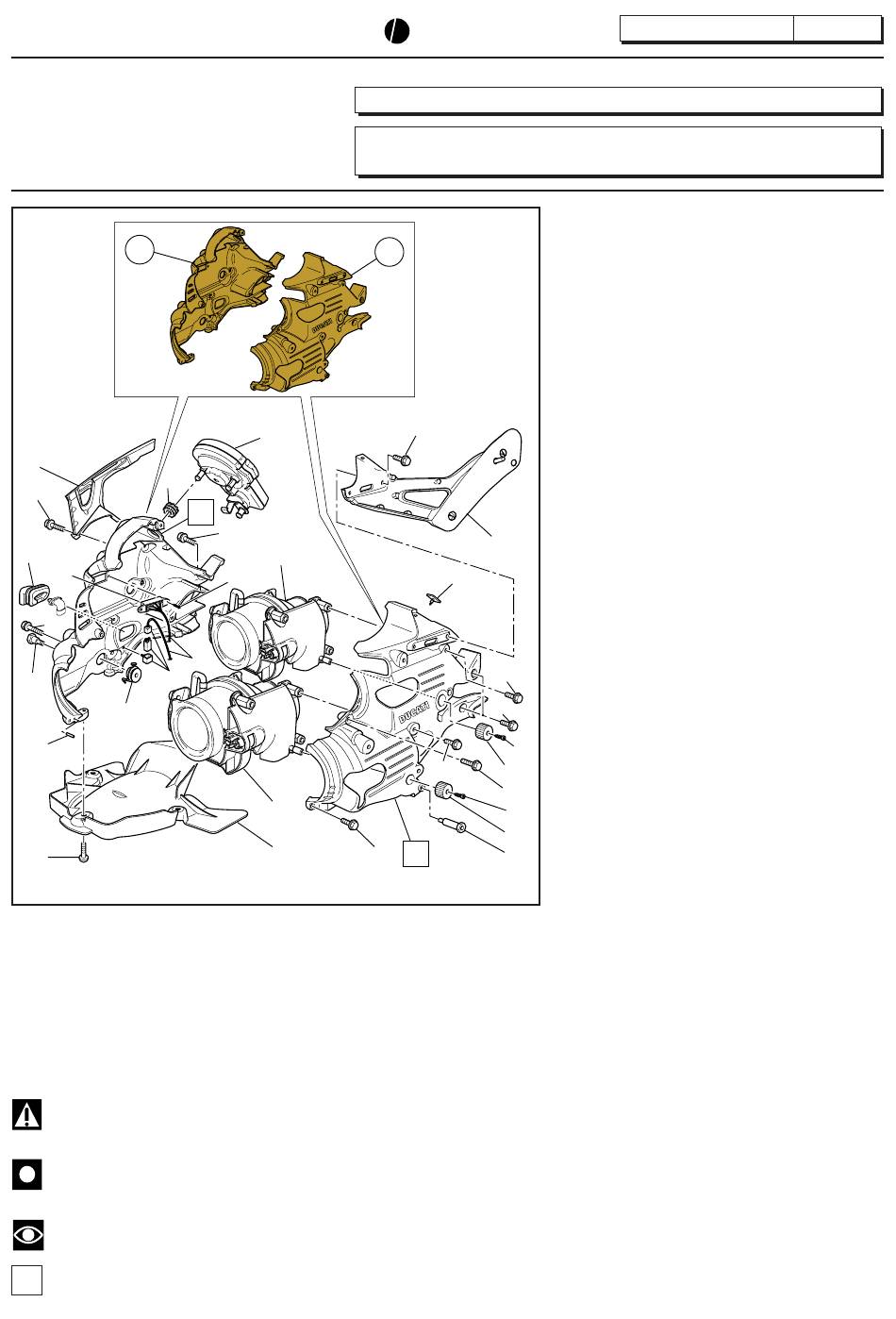

I particolari con riferimento cerchiato rappresentano l'accessorio da
installare e gli eventuali componenti di montaggio.
Quelli non cerchiati si riferiscono ai componenti originali che devono
essere riutilizzati.
Per una lettura rapida e razionale sono stati impiegati simboli che
evidenziano situazioni di massima attenzione, consigli pratici o semplici
informazioni.
Tutte le indicazioni destro o sinistro si riferiscono al senso di marcia del
motociclo.
Attenzione
La non osservanza delle istruzioni riportate può creare una situazione
di pericolo e causare gravi lesioni personali e anche la morte.
Importante
Indica la possibilità di arrecare danno al veicolo e/o ai suoi
componenti se le istruzioni riportate non vengono eseguite.
Note
Fornisce utili informazioni sull'operazione in corso.
I particolari riquadrati si riferiscono a particolari da eliminare.
Modelli di riferimento: / Reference Ducati Motorcycles:
999 - 749
Kit supporto fanale in magnesio
979000152
1
16
2B
23
19
30
24
11
29
3
5
25
22
2A
8
22
9
14
8
9
13
15
6
Cod. ISTR-77
1
Cruscotto completo
2
Vite
3
Vite
4
Supporto specchio Dx.
5
Supporto specchio Sx.
6
Colonnetta Sx.
7
Colonnetta Dx.
8
Vite
9
Pomello
10
Vite
11
Paraspruzzi
12
Vite
13
Vite
14
Vite
15
Supporto fanale Sx.
16
Supporto fanale Dx.
17
Spina elastica
18
Supporto sensore
19
Vite
20
Portafusibili
21
Relais
22
Vite
23
Proiettore abbagliante
24
Proiettore anabbagliante
25
Tampone in gomma
26
Dado
27
Gommino antivibrante
28
Supporto fanale Dx.
29
Supporto fanale Sx.
30
Cablaggio luci anteriori
Pag. 1/8
Advertisement
Related Manuals for Ducati PERFORMANCE 979000152
Summary of Contents for Ducati PERFORMANCE 979000152
- Page 1 DUCATIPERFORMANCE Cod. ISTR-77 Pag. 1/8 DUCATI MOTOR HOLDING S.p.A. Modelli di riferimento: / Reference Ducati Motorcycles: 999 - 749 Kit supporto fanale in magnesio 979000152 Cruscotto completo Vite Vite Supporto specchio Dx. Supporto specchio Sx. Colonnetta Sx. Colonnetta Dx. Vite...
- Page 2 Cod. ISTR-77 Pag. 2/8 Note Prima di iniziare l’operazione, leggere attentamente le avvertenze riportate nel foglio allegato. SMONTAGGIO COMPONENTI ORIGINALI Attenzione Eseguire l’operazione con motore spento. Sostenere adeguatamente il motociclo, utilizzando un cavalletto ausiliario. Smontare gli specchietti retrovisori (A) e (B). Smontare le carene (C) e (D).
- Page 3 Cod. ISTR-77 Pag. 3/8 Rimuovere i supporti specchio (4) e (5) svitando le viti (3). Rimuovere il paraspruzzi (11) svitando le viti (10). Rimuovere i pomelli (9) svitando le viti (8). Svitare le viti (13) e (14) che fissano insieme i due supporti fanale (15) e (16).
- Page 4 Cod. ISTR-77 Pag. 4/8 Rimuovere il gruppo relais (21). Svitare le viti (19) e rimuovere il portafusibili (20). Rimuovere il supporto sensore (18) assieme al sensore temperatura aria. MONTAGGIO KIT SUPPORTO FANALE IN MAGNESIO Importante Verificare, prima del montaggio, che tutti i componenti risultino puliti e in perfetto stato.
- Page 5 Cod. ISTR-77 Pag. 5/8 Abbagliante Montare il proiettore anabbagliante (24) nella parte inferiore del supporto fanale sinistro (29). Note Il proiettore anabbagliante è identificabile dalla presenza di un cerchio satinato (L) sulla superficie del vetro. Fissare il proiettore (24) impuntando le viti (22) dal lato esterno del supporto fanale e serrarle alla coppia di 6 Nm.
- Page 6 Cod. ISTR-77 Pag. 6/8 28 Z 29 J Montare il supporto fanale destro (28) sul supporto fanale sinistro (29) centrando i due particolari sulle spine (K) e facendo attenzione a non schiacciare i rami del cablaggio. Prima di unire le due parti fare passare nelle apposite asole (J) i due cavi delle frecce anteriori (P) e (Q) ed il cavo per la luce di posizione (R) nell’asola (Z).
- Page 7 Cod. ISTR-77 Pag. 7/8 Montare il paraspruzzi (11) impuntando le viti (10) dopo avergli applicato frenafiletti (Loctite 243) e serrarle alla coppia di 5 Nm, prima le due sui fori poi le due sulle asole. Fissare i pomelli (9) ai proiettori impuntando le viti (8) serrandole.
- Page 8 Cod. ISTR-77 Pag. 8/8 Calzare n. 3 gommini antivibranti (27) sul supporto fanale (28) e (29). Inserire il connettore (I) nel cruscotto (1). Montare il cruscotto sul supporto fanale inserendo i pioli nei gommini. Rimontare il gruppo ottico sul telaio e ripristinare il collegamento del cablaggio luci anteriori al cablaggio principale.
- Page 9 DUCATIPERFORMANCE Cod. ISTR-77UK Pag. 1/8 DUCATI MOTOR HOLDING S.p.A. Modelli di riferimento: / Reference Ducati Motorcycles: 999 - 749 Magnesium headlight mounts kit 979000152 Complete instrument panel Screw Screw R.H. mirror holder L.H. mirror holder L.H. stud bolt R.H. Stud bolt...
- Page 10 Cod. ISTR-77UK Pag. 2/8 Note Read the attached instructions carefully before proceeding. REMOVING THE ORIGINAL COMPONENTS Warning Perform the procedure with the engine stopped. Support the motorcycle adequately, using a service stand. Remove rear-view mirrors (A) and (B). Remove side fairings (C) and (D). Remove headlight fairing (E).
- Page 11 Cod. ISTR-77UK Pag. 3/8 To remove rear view mirror mounts (4) and (5), loosen screws (3). Undo screws (6) and remove splash guard (7). Undo screws (17) and remove knobs (11). Undo the jointing screws (18) of the two headlamp mounts (3) and (9).
- Page 12 Cod. ISTR-77UK Pag. 4/8 Remove the relay unit (21). Loosen screws (19) and remove the fuse carrier (20). Remove sensor mount (18) together with air temperature sensor. ASSEMBLING THE MAGNESIUM HEADLIGHT MOUNT Caution Before assembling, make sure that all parts are clean and in perfect condition.
- Page 13 Cod. ISTR-77UK Pag. 5/8 Abbagliante Fit the low beam lamp (8) into the lower part of the left headlamp mount (9). Note The low beam lamp can be identified thanks to a satin- finished ring on the glass surface. Start screws (4) into their threads working from outside the headlamp mount to fix the headlamp (8).
- Page 14 Cod. ISTR-77UK Pag. 6/8 28 Z 29 J Fit the headlamp right mount (3) on headlamp left mount (9), aligning the two components on pins (10). Make also sure not to squash wiring branches. Before jointing the two parts, make the two cables of front turn indicators (24) and (25) pass through slot (A) and the parking light cable (26) pass through slot (B).
- Page 15 Cod. ISTR-77UK Pag. 7/8 To fit splashguard (11), smear screw (10) threads with threadlocker (Loctite 243) and start screws into their threads. Then tighten screws to 5 Nm, tighten hole screws first and then slot screws. To fit knobs (9) to headlights, start screws (8) into their threads. Then tighten screws.
- Page 16 Cod. ISTR-77UK Pag. 8/8 Slide the three damping pads (27) onto headlight mount (28) and (29). Connect connector (I) to instrument panel (1). To fit instrument panel to headlight mount, insert pins into pads. Refit headlight unit to frame and re-connect headlight wiring to main wiring.
