Naudojimo instrukcija
5421 forma
1999 m. birželio mėn.
3024S modelio membraninis pavaros
mechanizmas
Turinys
Įvadas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instrukcijos aprėptis . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aprašas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Techniniai duomenys . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Įrengimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pavaros mechanizmo montavimas
Eigos reguliavimas . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Techninė priežiūra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Išardymas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Surinkimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pavaros mechanizmo veikimo tipo keitimas
Šone montuojamas rankinio valdymo blokas
Reguliuojamieji eigos stabdikliai
Dalių užsakymas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dalių sąrašas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Įvadas
Instrukcijos aprėptis
Šioje naudojimo instrukcijoje pateikiama informacija apie
GA 1.21, GA 1.31 ir GA 1.41 tipų pavaros mechanizmų
įrengimą, reguliavimą, techninę priežiūrą ir dalių
užsakymą.
Aprašas
Tiesioginio veikimo (kotas išstumiamas) pavaros
mechanizmai (6 ir 9 pav.) ir atvirkštinio veikimo (kotas
įtraukiamas) pavaros mechanizmai (7 ir 10 pav.) yra
spyruokliniai pneumatiniai membraniniai pavaros
mechanizmai, užtikrinantys reguliavimo vožtuvų su
slenkamojo judesio kotu tolydųjį arba dvipozicinį valdymą.
3024S ATC tipo pavaros mechanizmo spyruoklės yra
www.Fisher.com
3024S modelio pavaros mechanizmas
1
1
1
2
3
. . . . . . . . . . . . . . . 4
5
5
5
6
. . . . . . . 7
. . . . . . 7
. . . . . . . . . . . . . . . . . 9
11
11
W6681B

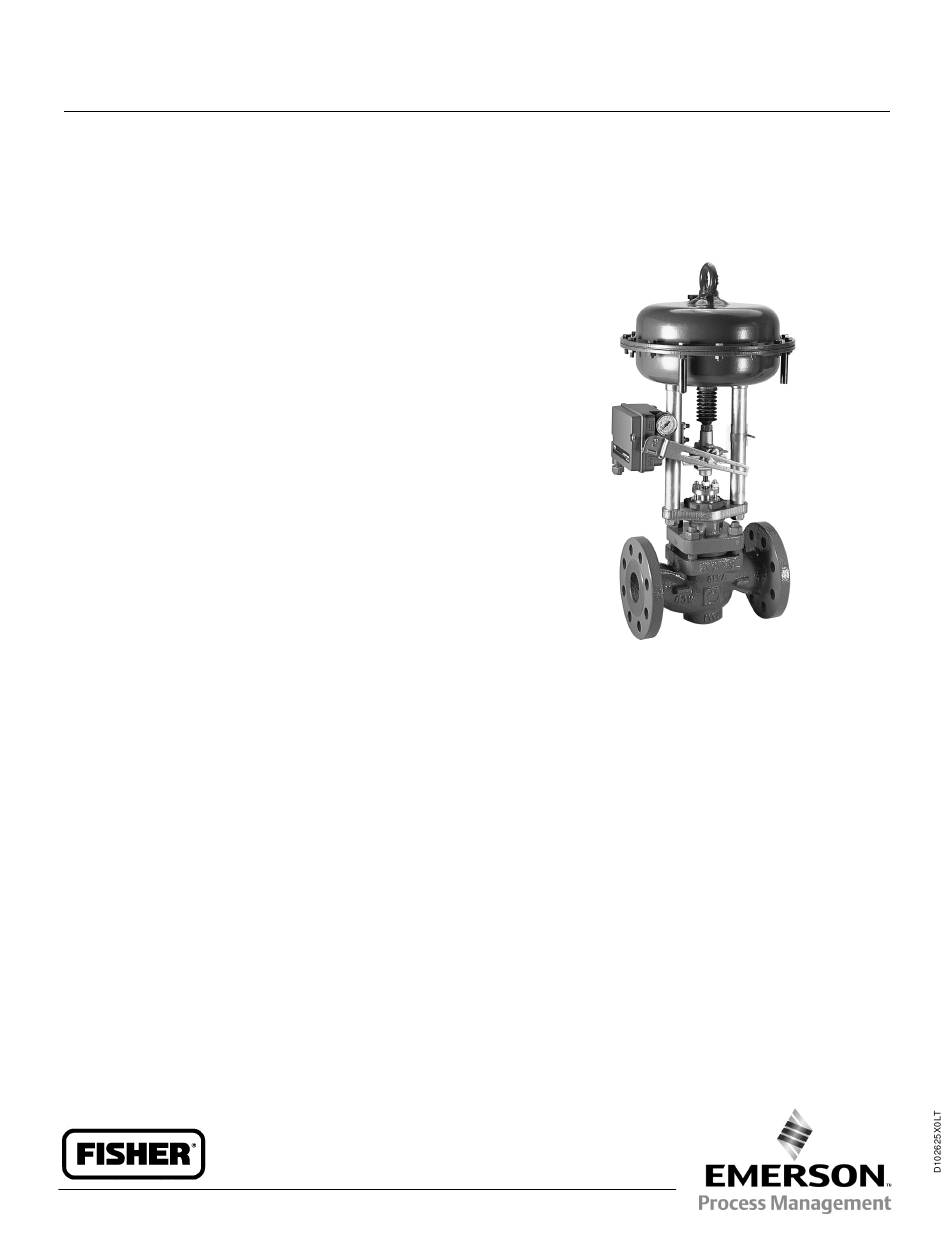

1 pav. 3024S modelio pavaros mechanizmas
su 1018S modelio vožtuvu
po membranos plokšte; dingus membranos gaubto slėgiui,
jos iki galo įtraukia pavaros mechanizmo kotą. 3024S ATO
tipo pavaros mechanizmo spyruoklės yra virš membranos
plokštės; dingus membranos gaubto slėgiui, jos iki galo
išstumia pavaros mechanizmo kotą.
3024S modelio pavaros mechanizmą įrengti, naudoti ar
prižiūrėti gali tik kvalifikuoti darbuotojai, išmokyti tai daryti
arba turintys atitinkamą patirtį.
