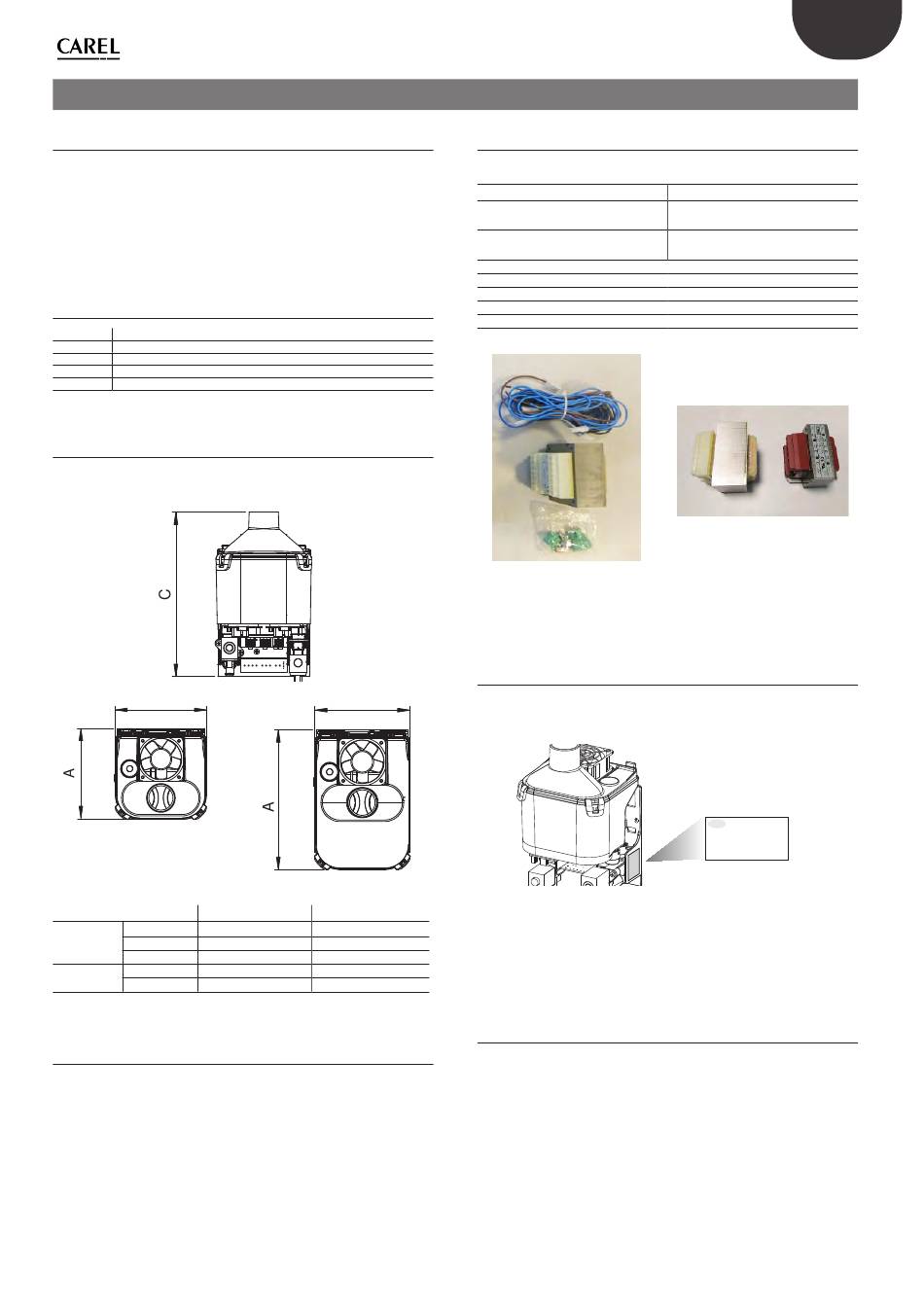

3.1 humiSonic (UU01*)

L'umidificatore ad ultrasuoni è adatto ad una vasta varietà di applicazioni,
p.es. data center, camere climatiche, unità close control e conservazione
dei cibi per il controllo della rH%. È un dispositivo progettato per
essere integrato all'interno di ventilconvettori o fancoil, ma utilizzabile
anche in altre applicazioni. La produzione di acqua nebulizzata delle
unità è rispettivamente di 0,5 l/h (UU01F) e di 1 l/h (UU01G), rilasciata
direttamente in aria.

3.2 Denominazione/ Codici

Codice Descrizione
UU01FD Umidificatore a ultrasuoni compatto, 0.5 l/h, 230V - 1~
UU01F1 Umidificatore a ultrasuoni compatto, 0.5 l/h, 115V - 1~
UU01GD Umidificatore a ultrasuoni compatto, 1 l/h, 230V - 1~
UU01G1 Umidificatore a ultrasuoni compatto, 1 l/h, 115V - 1~

3.3 Dimensioni e pesi

Modello con 1 trasduttore
piezolelettrico
B
Modello
dim. mm (") A
B
C
pesi kg (lb) imballato
vuoto

3.4 Apertura dell'imballo

AVVISO: la caduta o una scossa possono danneggiare irreparabilmente i
componenti interni dell'umidificatore.
□ Controllare l'integrità dell'imballo alla consegna e notificare
immediatamente al trasportatore, per iscritto, ogni danno che possa
essere attribuito ad un trasporto incauto o improprio;
□ trasportare l'umidificatore nel luogo di installazione prima di
rimuoverlo dall'imballo, afferrando il collo da sotto;
□ aprire la scatola di cartone, togliere i distanziali di materiale antiurto e
sfilare l'umidificatore;
□ l'unità deve essere sempre posta in un locale asciutto prima
dell'installazione.

3. DESCRIZIONE GENERALE

Tab. 3.a
Modello con 2 trasduttori
piezolelettrici
B
B
Fig. 3.a
UU01F UU01G
121 (4,76) 185 (7,28)
125 (4,92) 125 (4,92)
221(8,70) 216 (8,50)
3,9 ( 8,60) 5,5 (12,13)
2,8 (6,17 ) 4,4 (9,7)
Tab. 3.b

3.5 Materiale a corredo

Verificare la presenza di:
230 V
1 trasformatore: primario a 230 V e
doppio secondario a 50 V e 24 V
-
Connettori elettrici
Raccordo a L (ingresso acqua alimentazione)
Fig. 3.b
AVVISO: in caso di modello a 230 V una coppia di cavi contrassegnati con
L e N rimane inutilizzata.

3.6 Etichetta identificativa

Gli umidificatori sono identificabili attraverso l'etichetta imballo e
l'etichetta identificativa.
AVVISO: la manomissione, l'asportazione, la mancanza delle etichette
di identificazione o quant'altro non permetta la sicura identificazione
del prodotto, rende difficoltosa qualsiasi operazione di installazione e
manutenzione.

3.7 Posizionamento

•
L'accesso all'unità è consentito solo a personale specializzato;
•
posizionare l'umidificatore in piano orizzontale, osservando gli spazi
minimi 200 mm lateralmente per consentire le operazioni necessarie
di manutenzione;
•
collocare l'umidficatore in modo che possa consentire la distribuzione
dell'umidità e scaricare liberamente l'acqua;
•
posizionare il trasformatore in zona protetta da possibili perdite
d'acqua e comunque non sotto l'umidificatore.
7 "Ultrasound for fancoil" +0300059IE - rel. 1.7 - 24.10.2022
Modello
115 V
1 trasformatore: primario a 115 V e
secondario a 50 V
1 trasformatore: primario 115 V e
secondario a 24 V
Cablaggio
2 viti
Manuale d'uso
Fig. 3.c
15-Jan-2019
Date
S.N. Rev. 2.0
A 0 00 05***
UU01
Code
****
Fig. 3.d
