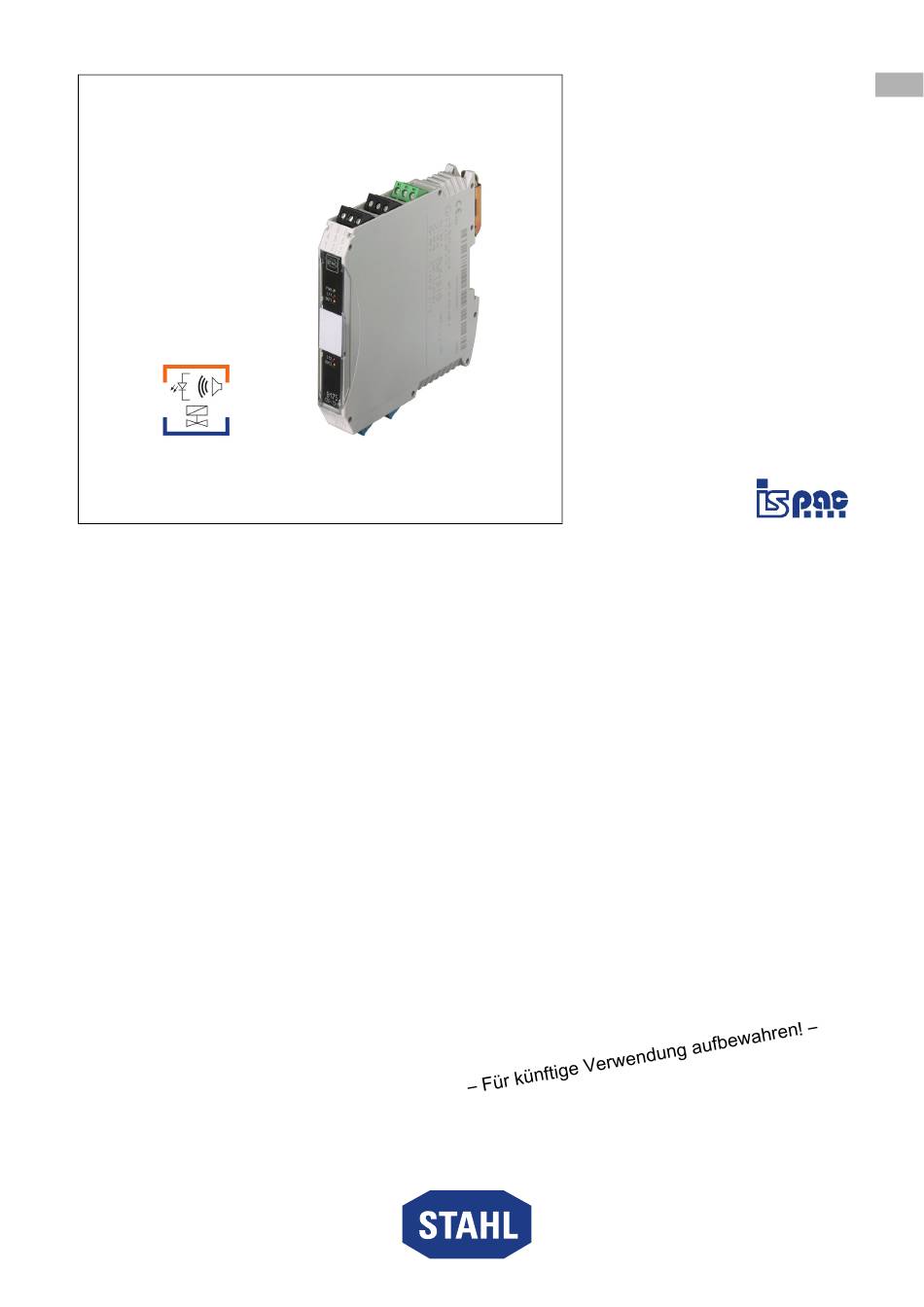

- Page 1 Betriebsanleitung Additional languages r-stahl.com Binärausgabe Reihe 9175...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................8 Produktauswahl und Projektierung ..............8 Montage und Installation..................8... -
Page 3: Allgemeine Angaben
Betriebsanleitung während der Lebensdauer des Geräts aufbewahren. ▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 160428 / 9175601310 Publikationsnummer: 2021-09-27·BA00·III·de·07 Hardwareversion:... -
Page 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann. -
Page 5: Se Fi
Leitungsfehlererkennung. Zur bestimmungsgemäßen Verwendung gehört die Beachtung dieser Betriebsanleitung, und der mitgeltenden Dokumente, z.B. des Datenblatts. Alle anderen Anwendungen sind nur nach Freigabe der Firma R. STAHL bestimmungsgemäß. Qualifikation des Personals Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend qualifizierte Fachkraft erforderlich. -
Page 6: Restrisiken
Umgebungsbedingungen (siehe Kapitel "Technische Daten") berücksichtigen. ▶ Gerät nicht belasten. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät in Originalverpackung, trocken (keine Betauung), in stabiler Lage und sicher vor Erschütterungen lagern. ▶... - Page 7 Sicherheit Unsachgemäße Montage, Installation, Inbetriebnahme, Instandhaltung oder Reinigung Grundlegende Arbeiten wie Installation, Inbetriebnahme, Instandhaltung oder Reinigung des Geräts dürfen nur nach gültigen nationalen Bestimmungen des Einsatzlandes und von qualifizierten Personen durchgeführt werden. Ansonsten kann der Explosionsschutz aufgehoben werden. Explosionen mit tödlichen oder schweren Verletzungen von Personen können die Folge sein.
-
Page 8: Gr 4 Transport Und Lagerung
Transport und Lagerung Transport und Lagerung ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. Produktauswahl und Projektierung Schaltschrank so aufbauen und einrichten, dass alle darin installierten Geräte immer innerhalb ihres zulässigen Temperaturbereichs betrieben werden (siehe Installationsanleitung Schaltschrank). - Page 9 Montage und Installation 6.1.3 Montage / Demontage von Gerät auf Hutschiene und pac-Bus Montage auf Hutschiene ▶ 06886E00 Gerät an die Hutschiene ansetzen. Dabei die Aussparung des Gehäuses auf die Außenkante der Hutschiene setzen. ▶ Gerät auf Hutschiene aufrasten. ▶ Beim Aufschwenken des Geräts auf die Hutschiene darauf achten, dass es nicht verkantet.
-
Page 10: Installation
Montage und Installation 6.1.4 Montage / Demontage auf pac-Träger Siehe Betriebsanleitung pac-Träger Typ 9195. 6.1.5 Montage / Demontage steckbare Klemmen Alle Geräte sind mit steckbaren Klemmen ausgestattet. Montage ▶ Klemme in Gerät stecken, bis Klemme einrastet. Demontage 10859E00 ▶ Schraubendreher hinter Klemme ansetzen. ▶... -
Page 11: Parametrierung Und Inbetriebnahme
Abschaltung von Magnetventilen ist. ▶ Kennwerte, u.a. Haltestrom und Überwachungsstromkreis, des Magnetventils überprüfen und einhalten. • Werte für die Leitungsfehlererkennung im Ex i-Ausgang siehe Kapitel "Technische Daten". • Beispiele anschließbarer Ex i-Magnetventile auf r-stahl.com. Leitungsfehlererkennung LF deaktiviert/OFF *) aktiviert/ON Kanal 1 Kanal 2... -
Page 12: Anzeigen
• Bei defekter Sicherung das Gerät zur Reparatur geben. Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt: ▶ An R. STAHL Schaltgeräte GmbH wenden. Zur schnellen Bearbeitung folgende Angaben bereithalten: • Typ und Seriennummer des Geräts • Kaufdaten •... -
Page 13: Instandhaltung, Wartung, Reparatur
▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren. -
Page 14: Entsorgung
Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen sicherstellen. Zubehör und Ersatzteile HINWEIS! Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann zu Sachschäden führen. ▶ Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH (siehe Datenblatt) verwenden. Anhang A 14.1 Technische Daten Kennzeichnung Typbezeichnung 9175/a0-1b-11 (a=1,2;... - Page 15 Anhang A Explosionsschutz Weitere Parameter Installation in Zone 2, Div. 2 und im sicheren Bereich Weitere Angaben siehe jeweilige Bescheinigung und Betriebsanleitung Typ 9175/x0-12-11 Technische Daten Sicherheitstechnische Daten Höchstwerte je Ausgang Max. Spannung U 11,3 V Max. Strom I [Ex ia] 75 mA [Ex ib] –...
- Page 16 Anhang A Technische Daten Ausführung 9175/10-12-11 (1 Kanal) 9175/20-12-11 (2 Kanäle) Fehlererkennung Ex i Ausgang Drahtbruch je Ausgang > 7 kΩ > 7 kΩ zwei Ausgänge – > 3,5 kΩ parallel Kurzschluss je Ausgang, bei 23 °C 40 ... 60 Ω ±3 Ω / 10 K 40 ...
- Page 17 Anhang A Technische Daten Elektrische Daten Ex i Ausgang Ausgangskennlinie siehe Datenblatt Höchstwerte je Ausgang Leerlaufspannung U 17,5 V Max. Ausgangs- 45 mA strom I A max Innenwiderstand R 130 Ω Ausgangsrest- ≤ 50 mV welligkeit Schaltverzögerung ≤ 1 ms AUS ↔...
- Page 18 Anhang A Typ 9175/x0-16-11 Technische Daten Sicherheitstechnische Daten Höchstwerte je Ausgang Max. Spannung U 27,6 V Max. Strom I [Ex ia] 110 mA [Ex ib] 50 mA Die Binärausgaben 9175 können auch zur Speisung von Betriebsmitteln mit der Kennzeichnung Ex ib IIC/IIB T* verwendet werden. Hierbei gelten für I die aufgeführten [Ex ib] Werte Max.
- Page 19 Anhang A Technische Daten Prüfstrom je Ausgang 100 Ω Last 1,5 mA 1,5 mA 10 kΩ Last 0,23 mA 0,23 mA zwei Ausgänge parallel 100 Ω Last – 3 mA 10 kΩ Last – 0,46 mA Einstellungen aktiviert / deaktiviert aktiviert / deaktiviert (Schalter LF) Anzeige Leitungsfehler...
- Page 20 Gehäusematerial PA 6.6 Brandfestigkeit (UL 94) Montage / Installation Einbaubedingungen Montageart auf Hutschiene (NS35/15, NS35/7,5) oder im pac-Träger Einbaulage senkrecht oder waagrecht Anschlussplan siehe Kennzeichnung auf dem Gerät Weitere technische Daten, siehe r-stahl.com. Binärausgabe 160428 / 9175601310 Reihe 9175 2021-09-27·BA00·III·de·07...
-
Page 21: Anhang B
Anhang B Anhang B 15.1 Geräteaufbau Gerätelement Beschreibung Schwarze Klemmen Anschlussklemmen für den sicheren Bereich LED "PWR", grün Anzeige Hilfsenergie LED "LF1", rot Anzeige Leitungsfehlererkennung für Kanal 1 LED "LF2", rot Anzeige Leitungsfehlererkennung für Kanal 2 DIP-Schalter "LF1" Aktivierung der Leitungsfehlererkennung für Kanal 1 DIP-Schalter "LF2"... - Page 23 Operating instructions Additional languages r-stahl.com Binary output Series 9175...
- Page 24 Contents Contents General Information .....................3 Manufacturer......................3 About these Operating Instructions..............3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................8 Product Selection and Project Engineering ............8 Mounting and Installation ..................8...
-
Page 25: General Information
Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 160428 / 9175601310 Publication code: 2021-09-27·BA00·III·en·07... -
Page 26: Explanation Of Symbols
Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with. -
Page 27: Se Fi
Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 28: Residual Risks
▶ Do not place any loads on the device. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. ▶ Store the device in its original packaging in a dry place (with no condensation), and make sure that it is stable and protected against the effects of vibrations and knocks. - Page 29 Safety Improper mounting, installation, commissioning, maintenance or cleaning Basic work such as installation, commissioning, maintenance or cleaning of the device must be performed only in accordance with the applicable national regulations of the country of use and only by qualified persons. Otherwise, the explosion protection may be rendered ineffective.
-
Page 30: Gr 4 Transport And Storage
Transport and Storage Transport and Storage ▶ Transport and store the device carefully and only in accordance with the safety information (see "Safety" chapter). Product Selection and Project Engineering Install and set up the cabinet in such a way that all devices installed within it are always operated within their permissible temperature range (see cabinet installation guide). - Page 31 Mounting and Installation 6.1.3 Mounting/Dismounting the Device on the DIN Rail and pac-Bus Mounting on DIN rail ▶ 06886E00 Position the device on the DIN rail. When doing so, position the cut-out in the enclosure on the outside edge of the DIN rail. ▶...
-
Page 32: Installation
Mounting and Installation 6.1.4 Mounting/Dismounting on pac-Carrier See operating instructions for pac-Carrier type 9195. 6.1.5 Mounting/Dismounting pluggable Terminals All devices are equipped with pluggable terminals. Mounting ▶ Insert the terminal into the device until the terminal engages. Dismounting 10859E00 ▶ Position the screwdriver behind the terminal. -
Page 33: Parameterisation And Commissioning
• Refer to the "Technical Data" chapter for the values for the line fault detection in the Ex i output. • Examples of Ex i solenoid valves that can be connected are listed at r-stahl.com. Line fault detection LF deactivated/OFF *) -
Page 34: Displays
• If the fuse is defective, have the device repaired. If the error cannot be eliminated using the specified procedures: ▶ Contact R. STAHL Schaltgeräte GmbH. For rapid processing, have the following information ready: • Type and serial number of the device • Purchase information •... -
Page 35: Maintenance, Overhaul, Repair
Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally ▶... -
Page 36: Disposal
NOTICE! Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. ▶ Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH (see data sheet). Appendix A 14.1 Technical Data... - Page 37 Appendix A Explosion protection Further parameters Installation in Zone 2, Div. 2 and in the safe area Further information see respective certificate and operating instructions Type 9175/x0-12-11 Technical data Safety data Maximum values per output Max. voltage U 11.3 V Max.
- Page 38 Appendix A Technical data Version 9175/10-12-11 (1 channel) 9175/20-12-11 (2 channels) Ex i output error detection Wire breakage per output > 7 kΩ > 7 kΩ two parallel outputs – > 3.5 kΩ Short circuit per output, at 23 °C 40 to 60 Ω...
- Page 39 Appendix A Technical data Electrical data Ex i output Output characteristic see data sheet Maximum values per output Open-circuit voltage 17.5 V Max. output current 45 mA A max Internal resistance R 130 Ω Output ripple ≤ 50 mV Switching delay ≤...
- Page 40 Appendix A Type 9175/x0-16-11 Technical data Safety data Maximum values per output Max. voltage U 27.6 V Max. current I [Ex ia] 110 mA [Ex ib] 50 mA The binary outputs 9175 can also be used to supply equipment with the label Ex ib IIC/IIB T*.
- Page 41 Appendix A Technical data Test current per output 100 kΩ load 1.5 mA 1.5 mA 10 kΩ load 0.23 mA 0.23 mA two parallel outputs 100 kΩ load – 3 mA 10 kΩ load – 0.46 mA Settings (LF switch) activated/deactivated activated/deactivated Line fault indication...
- Page 42 Fire resistance (UL 94) Mounting/installation Installation conditions Mounting type on DIN rail (NS35/15, NS35/7.5) or in pac-Carrier Mounting orientation vertical or horizontal Connection diagram see label on the device For further technical data, see r-stahl.com. Binary output 160428 / 9175601310 Series 9175 2021-09-27·BA00·III·en·07...
-
Page 43: 15.1 Device Design
Appendix B Appendix B 15.1 Device Design Device element Description Black terminals Connection terminals for the safe area Green "PWR" LED Auxiliary power indication Red "LF1" LED Indication of line fault detection for channel 1 Red "LF2" LED Indication of line fault detection for channel 2 DIP switch "LF1"...
