Installazione in configurazione non canalizzata

− Sito non riscaldato con temperature superiori a 5 °C
ed isolato da altri locali riscaldati.
− Il parametro "canalizzazione" deve essere
impostato su "interno/interno".
− Sito raccomandato: interrato o semi-interrato, sito
con temperatura superiore a 10 °C tutto l'anno.
Siti di esempio:
− Garage: recupero del calore disperso da altri
apparecchi in funzione.
− Lavanderia: deumidificazione della stanza e
recupero del calore disperso da lavatrice/
asciugatrice.
Garantire gli spazi minimi indicati per evitare il
ricircolo d'aria.

3.2 Installazione in configurazione canalizzata (2 canali)

− Sito quantomeno senza gelo (T > 1°C).
− Il parametro "canalizzazione" deve essere impostato
su "esterno/esterno".
− Sito raccomandato: spazio abitativo (le perdite di
calore dell'unità non sono 'perse'), in prossimità di
pareti perimetrali. Evitare il posizionamento vicino a
camere da letto per un miglior comfort acustico.
Siti di esempio:
− Lavanderia,
− Cantina,
− Guardaroba d'ingresso
Rispettare le lunghezze massime di canalizzazione (max 3
m). Usare condotti isolati rigidi o semi-rigidi. Prevedere
griglie per l'ingresso e l'uscita in modo da evitare
l'ingresso di oggetti indesiderati. Attenzione, sono proibite
griglie che possano essere ostruite manualmente.

3.3 Installazione in configurazione semi-canalizzata (1 canale di scarico)

− Sito non riscaldato con temperature superiori a 5 °C
ed isolato da altri locali riscaldati.
− Il parametro "canalizzazione" deve essere
impostato su "interno/esterno".
− Sito raccomandato: interrato o semi-interrato, sito
con temperatura superiore a 10 °C tutto l'anno.
Siti di esempio:
− Garage: recupero del calore disperso da altri
apparecchi in funzione.
− Lavanderia: deumidificazione della stanza e
recupero del calore disperso da lavatrice/
asciugatrice.
NOTA: Se necessario, la velocità del ventilatore può
essere modificata per compensare le perdite di carico
dovute alle canalizzazioni.
I parametri da F09 a F13 permettono di modificare la
velocità.
8

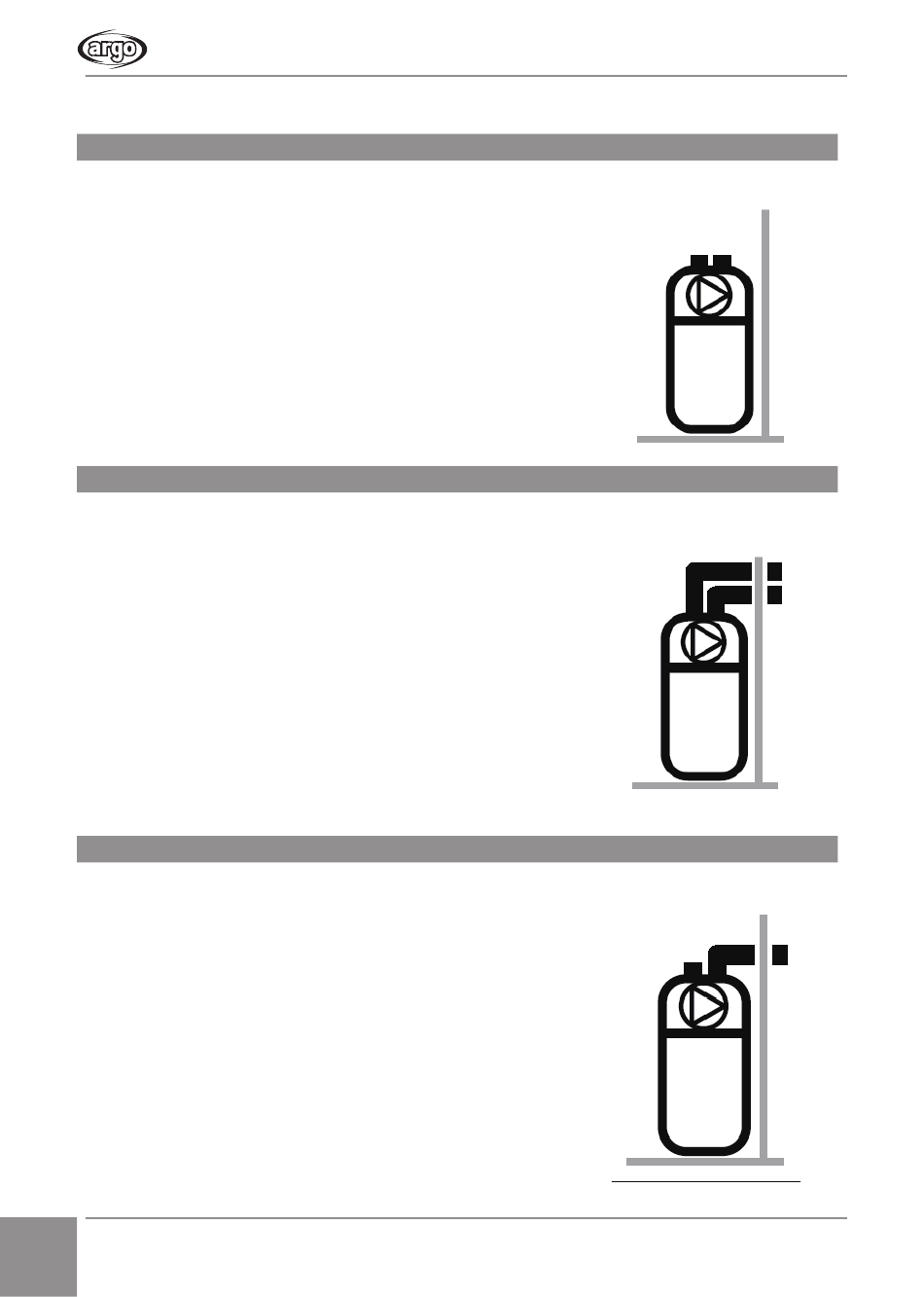

SCHEMI DI INSTALLAZIONE

INTERNO / INTERNO
ESTERNO / ESTERNO
INTERNO / ESTERNO
