ATTENZIONE：I seguenti luoghi di installazione
potrebbero determinare malfunzionamenti dell'unità.
(Una consultazione preventiva è necessaria se tale
sito non è evitabile.)
− Luoghi in cui l'aria ha alta concentrazione di
oli minerali;
− Luoghi in cui l'aria ha alta concentrazione
salina (es. località marine);
− Luoghi in cui l'aria ha alta concentrazione di
gas corrosivi (es. terme);
− Luoghi in cui siano presenti rilevanti
fluttuazioni di tensione (es. fabbrica);
− Luoghi quali camper e casette;
− Luoghi in cui l'aria ha alta concentrazione di
oli (es. cucina);
− Luoghi in cui siano presenti forti campi
elettromagnetici;
− Luoghi in cui l'aria ha alta concentrazione di
gas o materiali infiammabili;
− Luoghi in cui l'aria ha alta concentrazione di
gas alcalini o acidi;
− Altri luoghi particolari, simili a quelli citati.

4.2 Connessioni idrauliche

Tenere in considerazione i punti qui sotto prima
di realizzare i collegamenti idraulici:
− Ridurre al minimo le perdite di carico nelle
tubazioni.
− La superficie interna di tutte le tubazioni del
sistema deve essere pulita, senza tracce di
ruggine o sporco per evitare intasamenti. Dopo
aver effettuato tutti i collegamenti, verificare che
non ci siano perdite prima di eseguire
l'isolamento delle tubazioni.
− Installare la valvola di non ritorno e la valvola di
sicurezza.
− L'installazione delle tubazioni deve essere
conforme alle leggi, norme e regolamenti locali.
(per evitare pressioni eccessive prevedere una
valvola di scarico)
−
Nell'effettuare i collegamenti prestare attenzione
a non far entrare impurità nelle tubazioni.
−
La valvola di sicurezza ha connessione maschio
G3/4". Dopo l'installazione verificare che il tubo
di scarico sia libero.
−
Se alla valvola di sicurezza è collegato un tubo
di scarico, assicurarsi che sia direzionato verso il
basso e la sua uscita sia libera. Inoltre, la valvola
deve essere in un ambiente con temperature > 0
°C.
−
Prevedere l'installazione di un vaso d'espansione
adeguatamente dimensionato in conformità alle
leggi e alle norme locali.
Attenzione:
Dopo aver collegato le tubazioni come da schema,
aprire il rubinetto dell'acqua calda, per permettere
all'acqua di riempire l'unità. Ci sarà una grande
quantità d'aria da spurgare (questo processo può
durare 5-20 minuti). Quando esce solo acqua e non
più aria l'unità è completamente piena d'acqua e
priva d'aria. Chiudere tutti i rubinetti e accendere la
pompa di calore. L'installazione è così terminata.
10
Trasporto di apparecchi contenenti
refrigeranti infiammabili
Conformità con i regolamenti di trasporto.
Marcatura di apparecchi
Conformità con i regolamenti locali.
Smaltimento di apparecchi contenenti
refrigeranti infiammabili
Conformità con i regolamenti locali.
Stoccaggio degli apparecchi
Lo stoccaggio deve essere conforme alle istruzioni del
costruttore.
Stoccaggio degli apparecchi imballati (non
venduti)
Deve essere prevista una protezione degli apparecchi
imballati per evitare danni meccanici che possano
causare perdite di refrigerante. Il numero massimo di
unità stoccate insieme deve essere conforme ai
regolamenti locali.
In inverno l'aria che entra può raffreddare il sito.

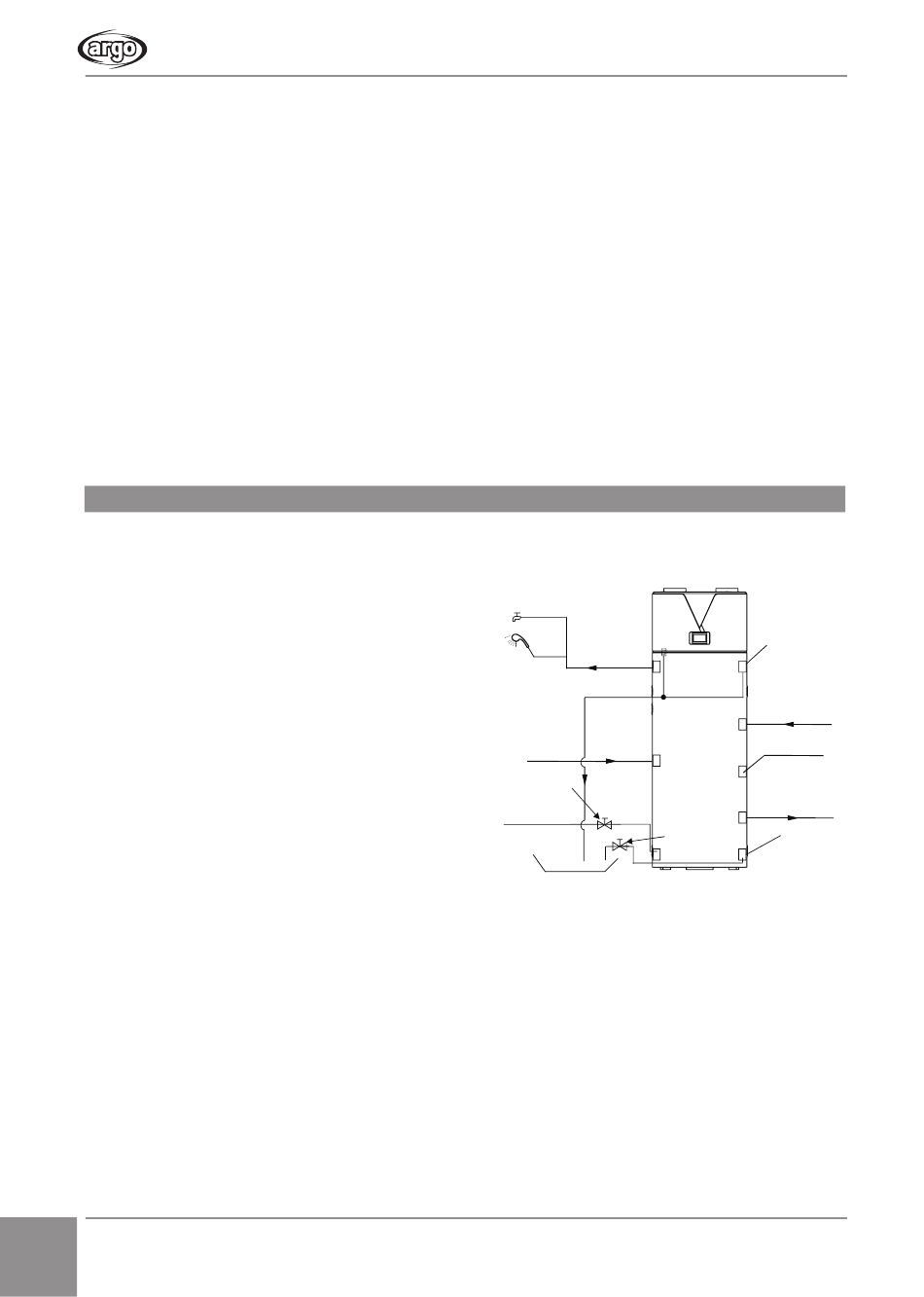

Schema di collegamento idraulico (v. immagine):
Uscita
acqua
calda
Uscita acqua di condensa
Ingresso
acqua di
ricircolo
Valvola manuale
Ingresso acqua
fredda
Scarico
La valvola di sicurezza fornita insieme all'unità deve
essere installata, in caso contrario potranno verificarsi
danni all'unità o infortuni.
Non usare raccordi in acciaio inox a contatto con altri
metalli per prevenire corrosioni galvaniche. Scaricare
l'acqua dalla valvola di scarico posta nella parte
inferiore dell'unità. Non smontare la valvola di
sicurezza.
Non tappare il tubo di scarico, potrebbero verificarsi
esplosioni e/o infortuni.
Valvola di sicurezza
Ingresso solare
Sensore di temp.
Uscita solare
Valvola
manuale
Scarico
