ICP DAS USA MDC-700 Series Quick Start

Hide thumbs Also See for MDC-700 Series:
1
2
3
4

Advertisement

Quick Links

Download this manual
This Quick Start intends to provide information needed to get started with the MDC‐700 series
modules. Please also consult the user manual for detailed information on the setup and use of the
module.
What's In the Box?
In addition to this guide, the package includes the following items:

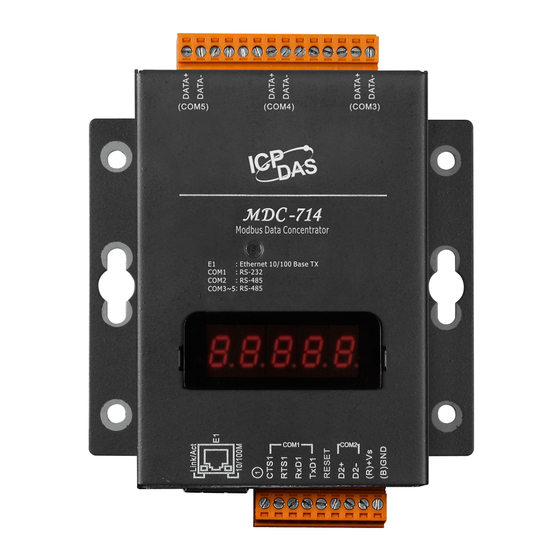

Module
Technical Support
User Manual
CD:\NAPDOS\Modbus\MDC_700\Document\
http://ftp.icpdas.com/pub/cd/8000cd/napdos/modbus/mdc_700/document/
Firmware
CD:\NAPDOS\Modbus\MDC_700\Firmware\
http://ftp.icpdas.com/pub/cd/8000cd/napdos/modbus/mdc_700/firmware/
ICP DAS Website
http://www.icpdas.com
Copyright © 2014 ICP DAS Co., Ltd. All Rights Reserved.  E-mail: service@icpdas.com
Quick  Start  for  MDC‐700  Series




Software Utility CD
July  2015,  Version  1.01

RS‐232 Cable
(CA‐0910)


Screw Driver
1

Advertisement

loading

Related Manuals for ICP DAS USA MDC-700 Series

Summary of Contents for ICP DAS USA MDC-700 Series

  • Page 1 Quick  Start  for  MDC‐700  Series    July  2015,  Version  1.01     This Quick Start intends to provide information needed to get started with the MDC‐700 series  modules. Please also consult the user manual for detailed information on the setup and use of the  module.  What’s In the Box?  In addition to this guide, the package includes the following items:            RS‐232 Cable  Module  Software Utility CD  Screw Driver  (CA‐0910)  Technical Support  User Manual  CD:\NAPDOS\Modbus\MDC_700\Document\  http://ftp.icpdas.com/pub/cd/8000cd/napdos/modbus/mdc_700/document/ Firmware  CD:\NAPDOS\Modbus\MDC_700\Firmware\  http://ftp.icpdas.com/pub/cd/8000cd/napdos/modbus/mdc_700/firmware/ ICP DAS Website  http://www.icpdas.com Copyright © 2014 ICP DAS Co., Ltd. All Rights Reserved.  E-mail: service@icpdas.com...
  • Page 2   Connecting to PC, Network and Power  The module is equipped with a standard Ethernet port (RJ‐45) for connecting to an Ethernet  Hub/Switch and PC. Moreover, you can also connect the PC directly with an Ethernet cable.  Hub/Switch  Power supply (+10 ~ +30V )      Assigning an IP address to MDC‐700  The MDC‐700 is an Ethernet device, which comes with  a default IP address of 192.168.255.1.    u need first assign a valid IP address of your network to the MDC‐700 module for accessing the  module and using the built‐in web‐based interface.      STEP 1 Power on the computer and the MDC module.     STEP 2  Set the IP configuration on your computer.  If the MDC module  is new, with the default IP address of 192.168.255.1, you must chose an   address for the computer in the range of 192.168.255.2 – 192.168.255.253 that is not  already in use.    NOTE: Details on how to change the IP addr ess on your computer depend upon the type  chitecture and operating system you are using. Use the computer Help and Support  functionality to search for “IP Addressing”.      Copyright © 2014 ICP DAS Co., Ltd. All Rights Reserved.  E-mail: service@icpdas.com...
  • Page 3 STEP 3 Open a web browser and go to the website at http://192.168.255.1, where 192.168.255.1 is  the IP address of your MDC module.      STEP 4 Open the IP address configuration interface by clicking the Ethernet Configuration.      SETP 5 Choose a valid IP address for your MDC module. Make sure that the address you pick is not  currently in use by another device on the network.      NOTE: The MDC‐700 can be reset to factory defaults by shorting the RESET pin to GND pin  over 3 seconds. The LED display will show “RESET” as below and the IP address set  previously will be removed.      Copyright © 2014 ICP DAS Co., Ltd. All Rights Reserved.  E-mail: service@icpdas.com...
  • Page 4   Enabling Adobe Flash Player in Your Browser  Your browser must support Adobe Flash Player and have it enabled in order to use the built‐in web  server. If you do not have it installed, please go to the following website and install it.    The Adobe Flash Player Download Center：  http://get.adobe.com/flashplayer/    Go to the Web Site to Check out Functions  Go to the web interface at http://xxx.xxx.xxx.xxx, where xxx.xxx.xxx.xxx is the IP address of your  MDC module. Any standard browser can be used to interface the MDC module, such as Mozilla  Firefox, Internet Explorer or Google Chrome.    NOTE: If you haven’t changed the default IP address of the module, please refer to “2. Assign an IP  address to MDC‐700” to configure it.      Copyright © 2014 ICP DAS Co., Ltd. All Rights Reserved.  E-mail: service@icpdas.com...
